Televizní přijímače řady Rubín (Рубин) se vyznačují především robustní konstrukcí se dvěma šasi nad sebou. Vyráběly se v Moskevském televizním závodě. Tato řada se k nám začala dovážet cca v roce 1957 a její výroba skončila až v roce 1967. To už se k nám ale tyto televizory dostávaly spíše sporadicky. Bylo vyrobeno přes 1 300 000 kusů různých modifikací, které se lišily drobnými změnami. Vyrobeno však bylo i několik kusů v provedení hudební skříně či dokonce projekční televizor obsahující šasi Rubínu 102. Obrazovka o úhlopříčce 43 cm je užita typu 43LK3B, nebo řidčeji 43LK2B s plechovým kónusem. Koncem výroby již u nás tento televizor patřil mezi zastaralé, avšak levnější a bohužel i poměrně poruchové přijímače.

Rubín: Je starší provedení Rubínu A, výroba probíhala v letech 1956–1957. Liší se zejména použitím blocking oscilátoru v buzení řádku. VF díl má symetrický vstup 300 ohmů. U ostatních verzí je nutné použít redukci se symetrizačním členem, jelikož mají vstup 75 ohmů.

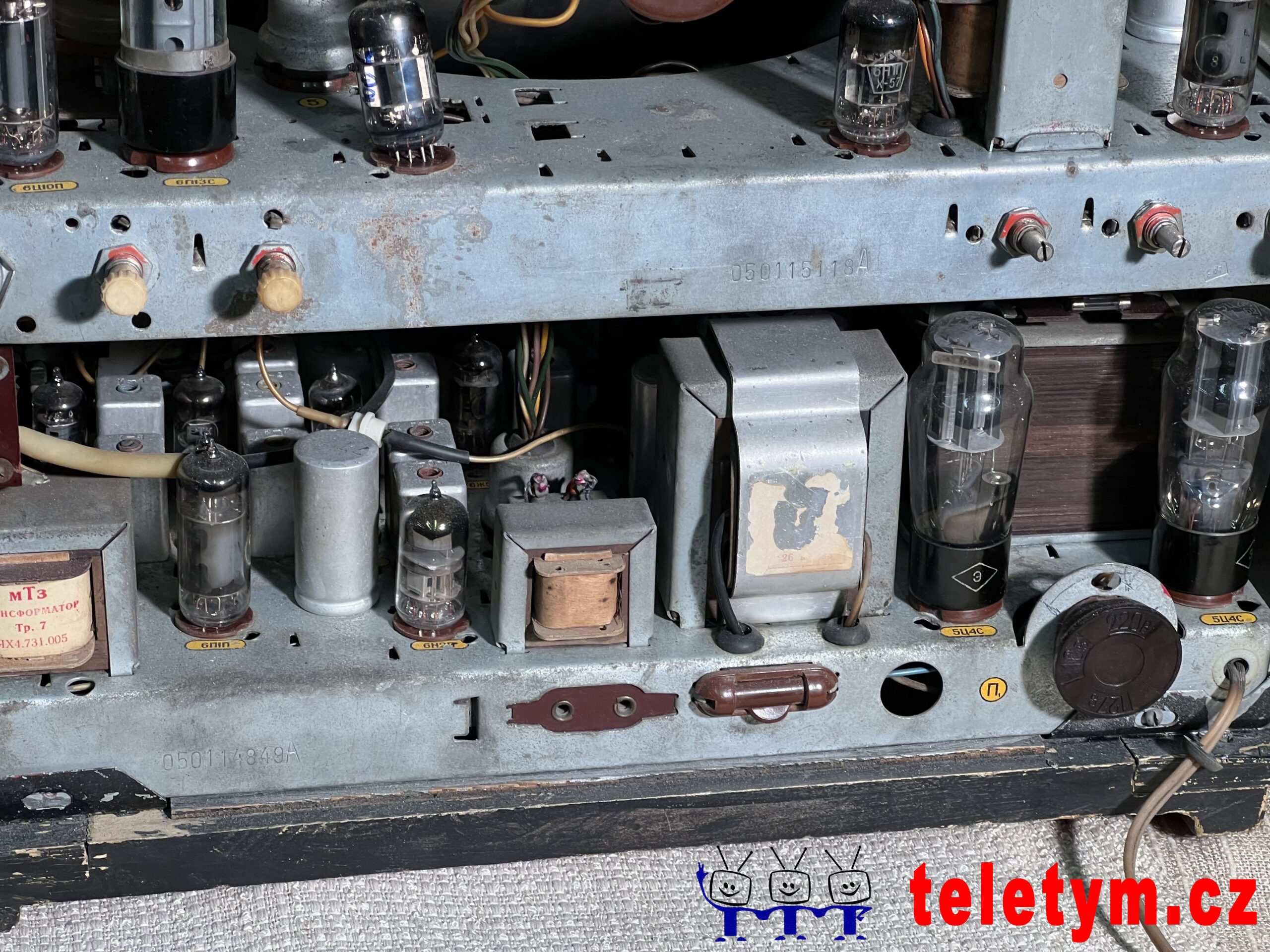

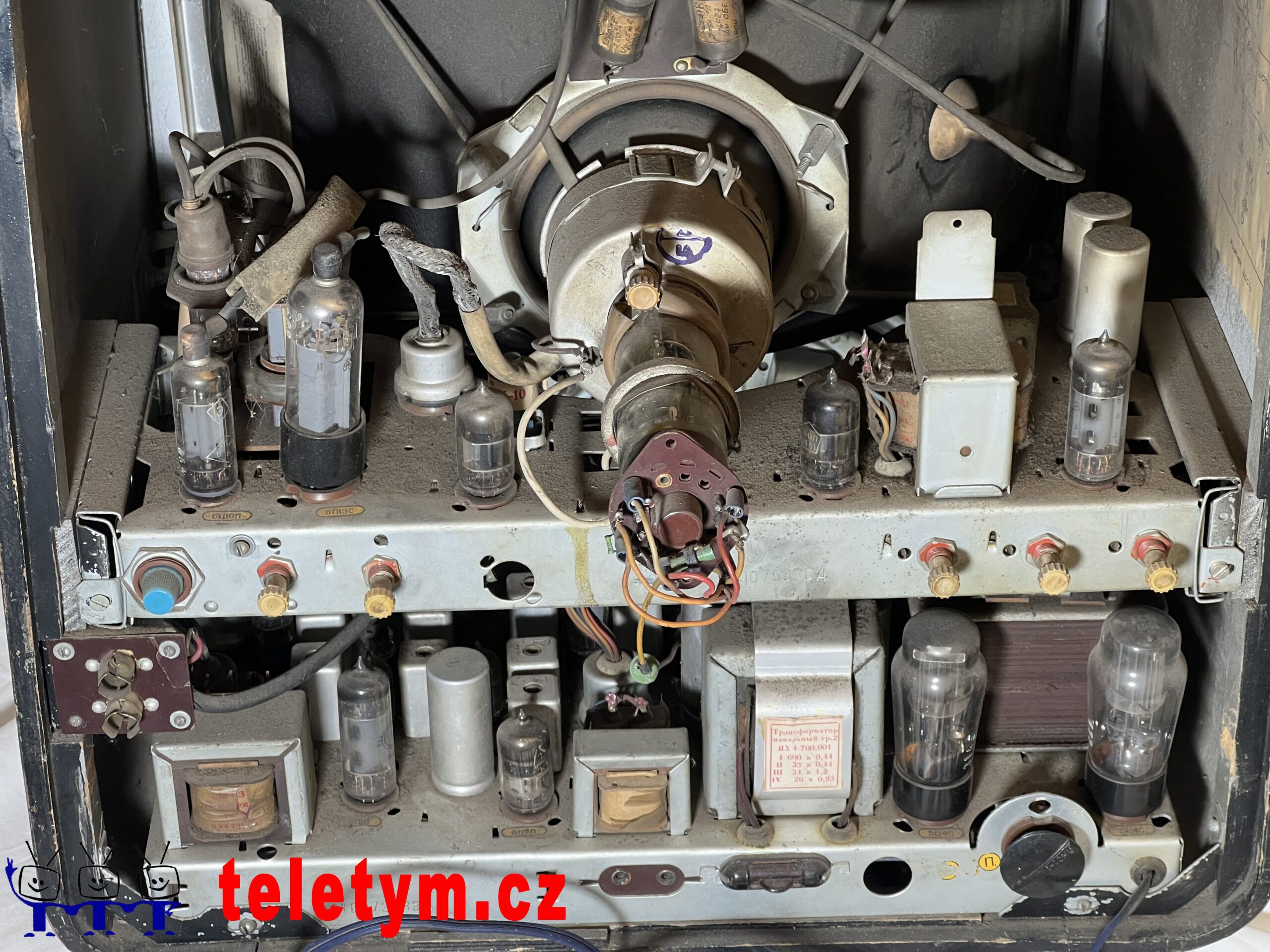

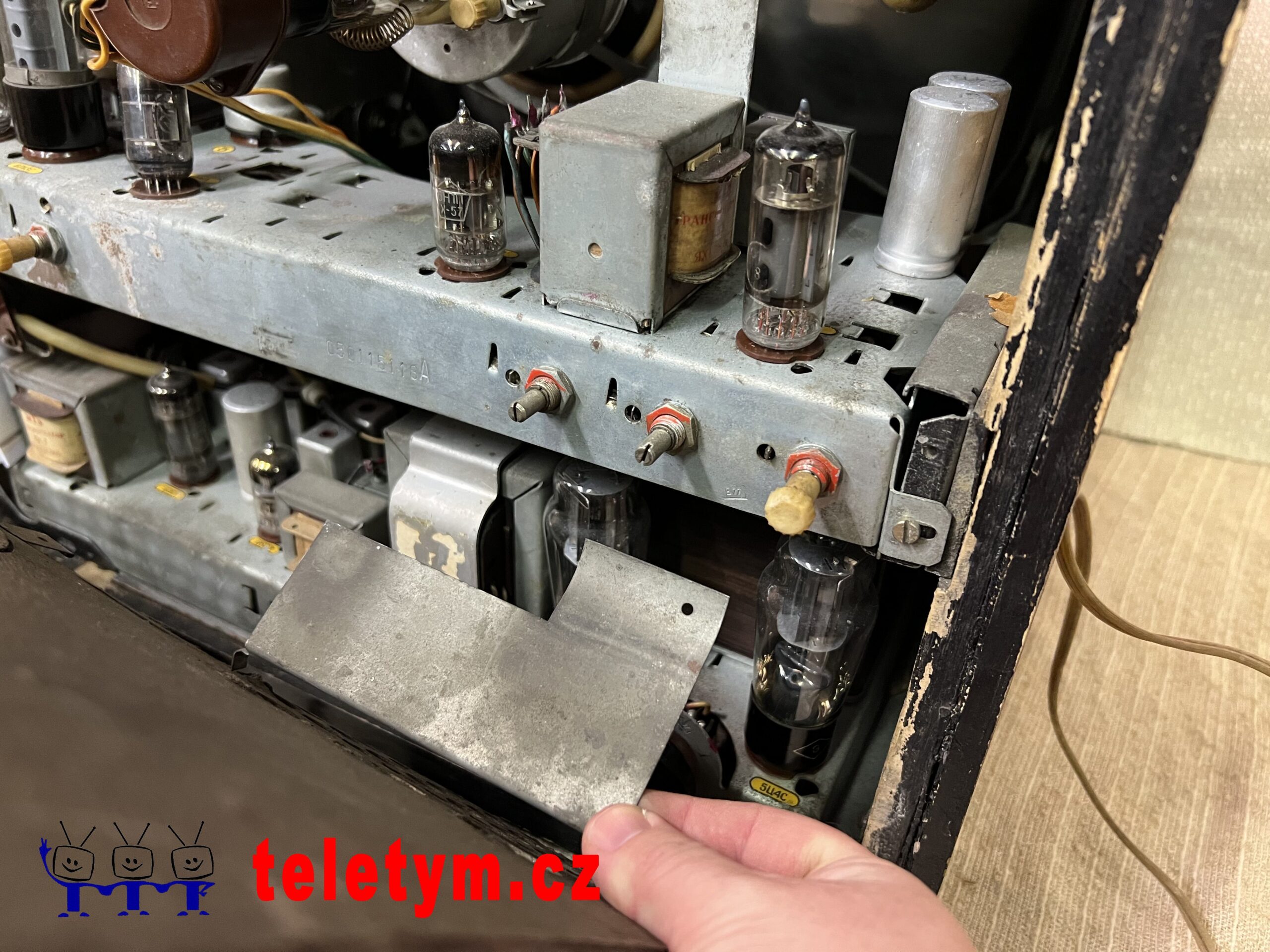

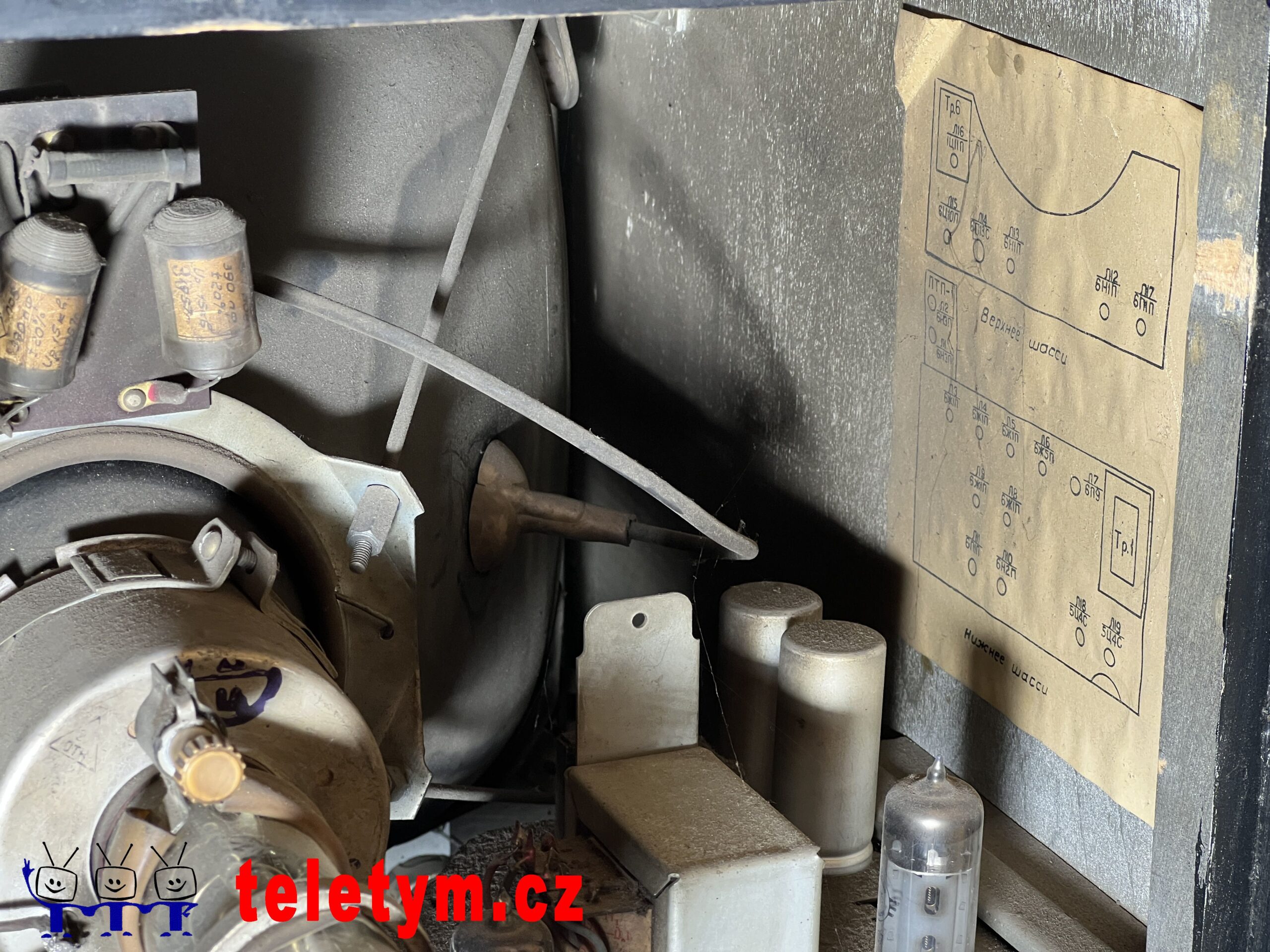

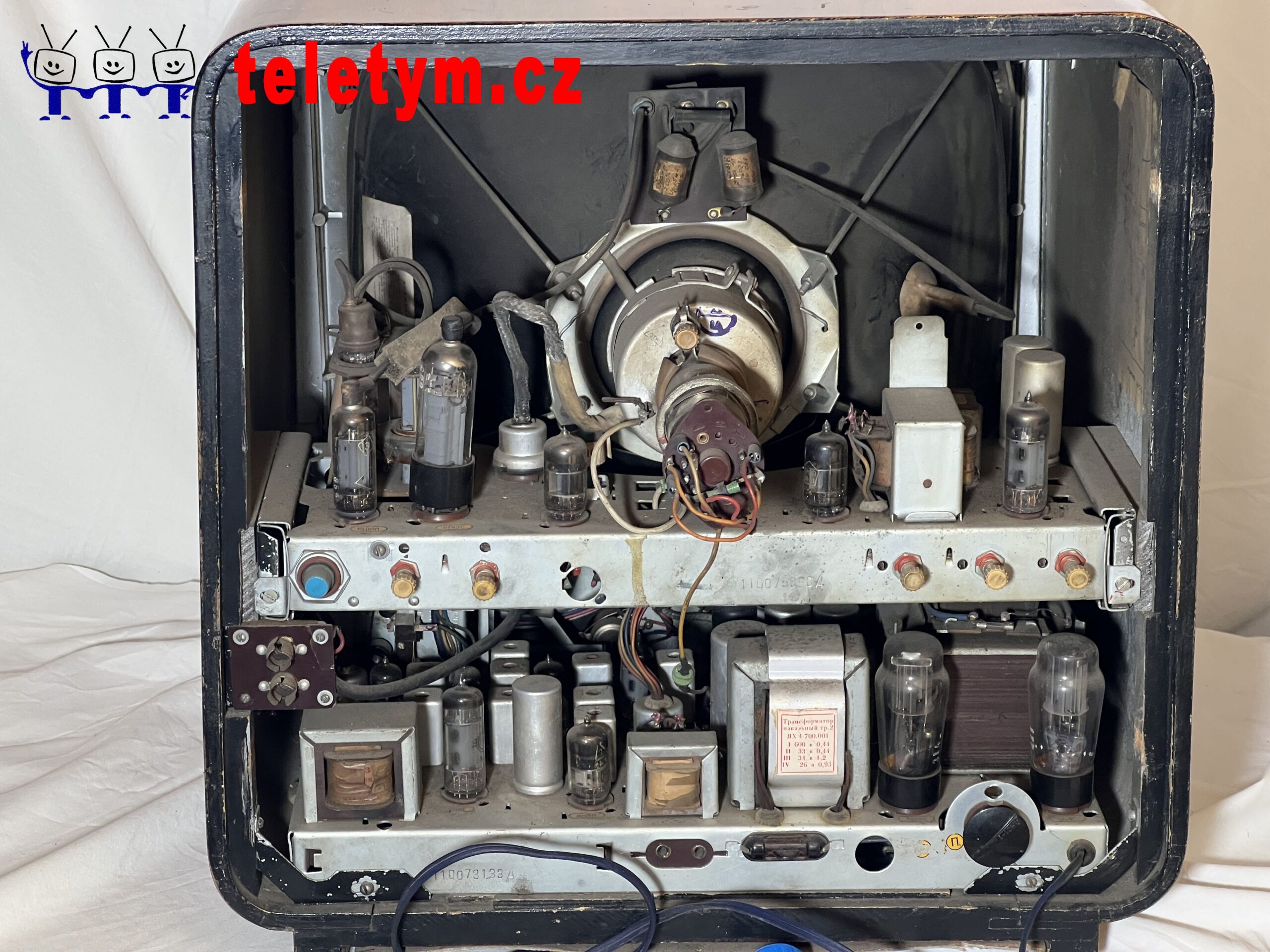

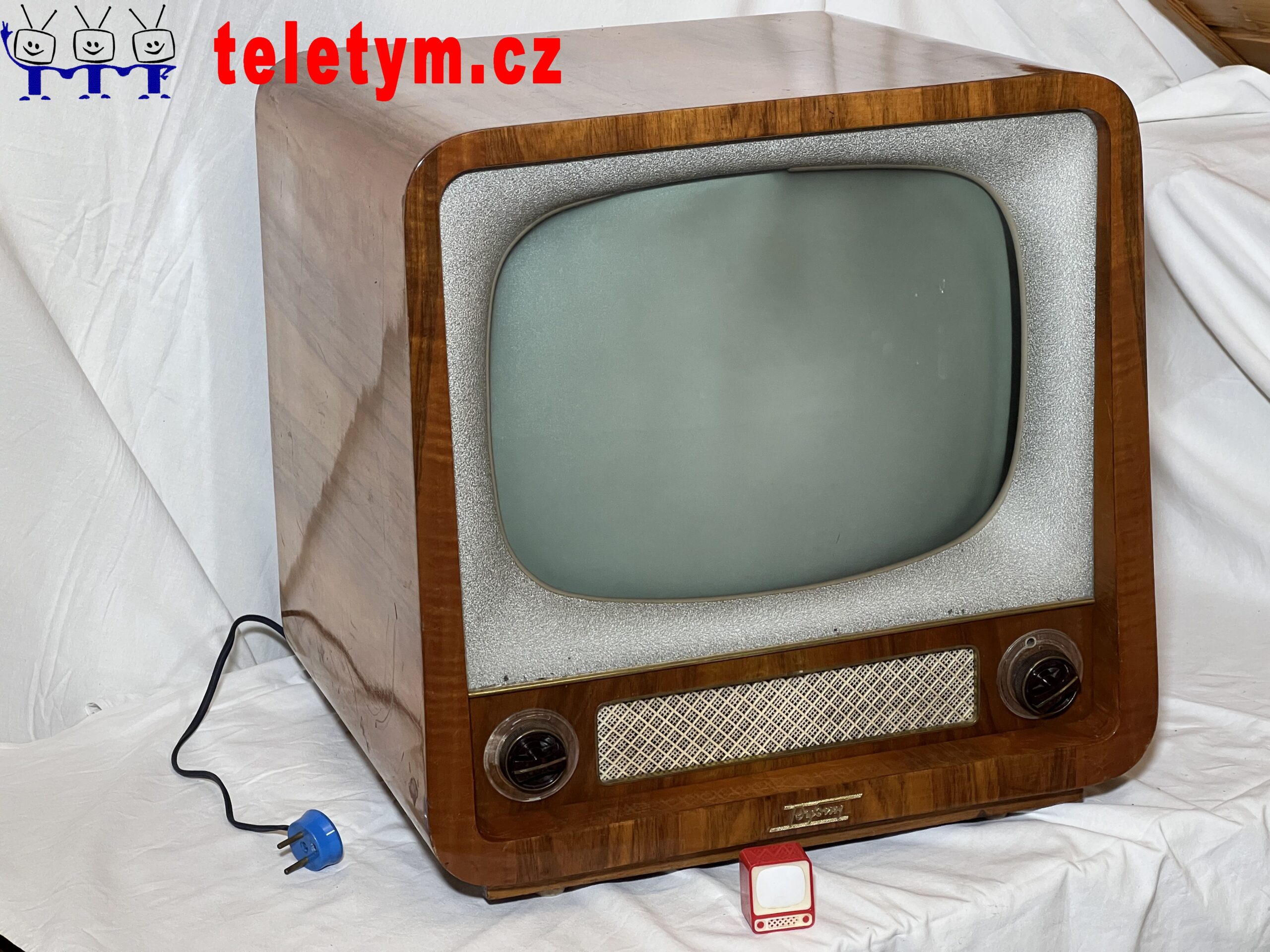

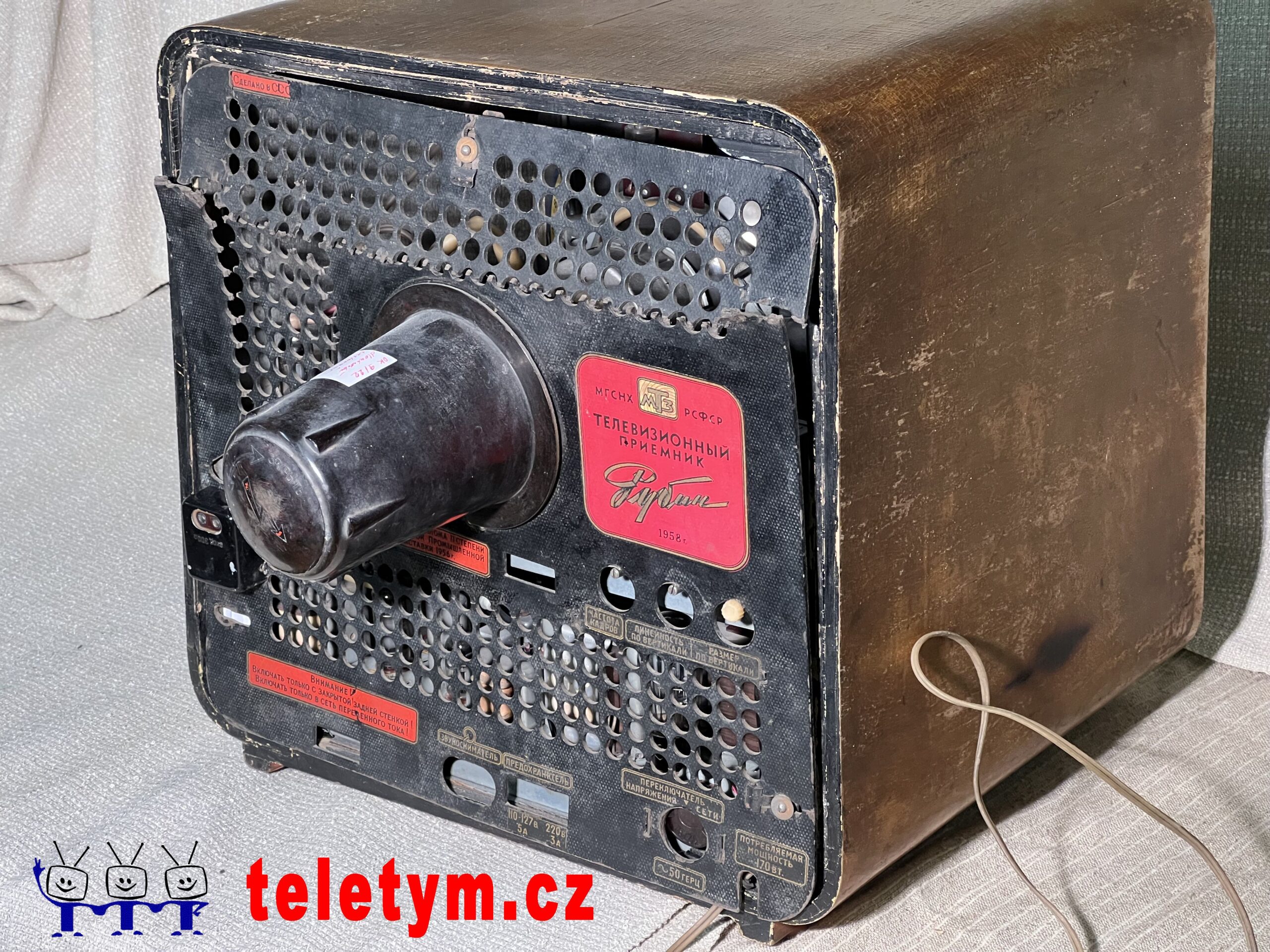

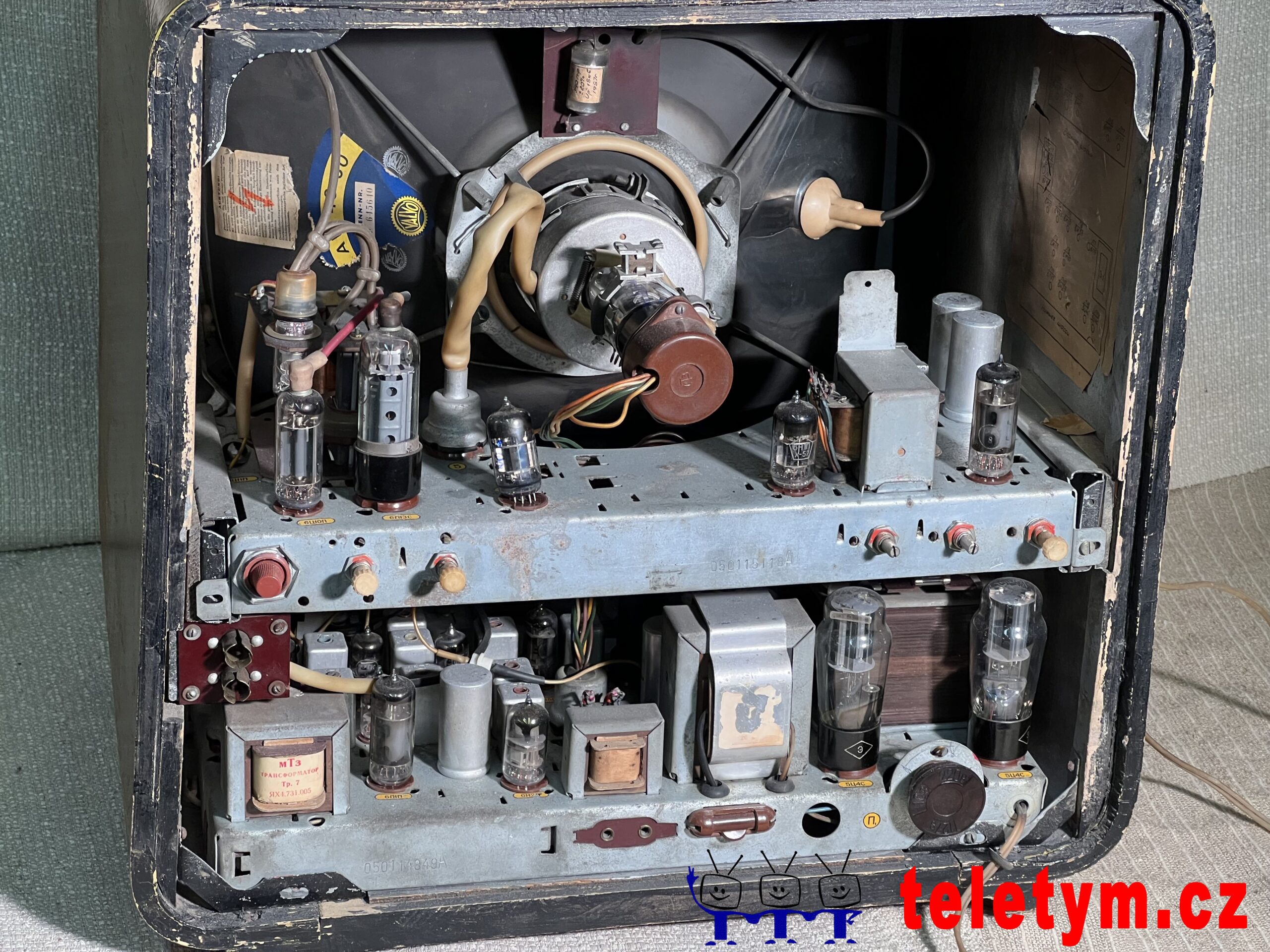

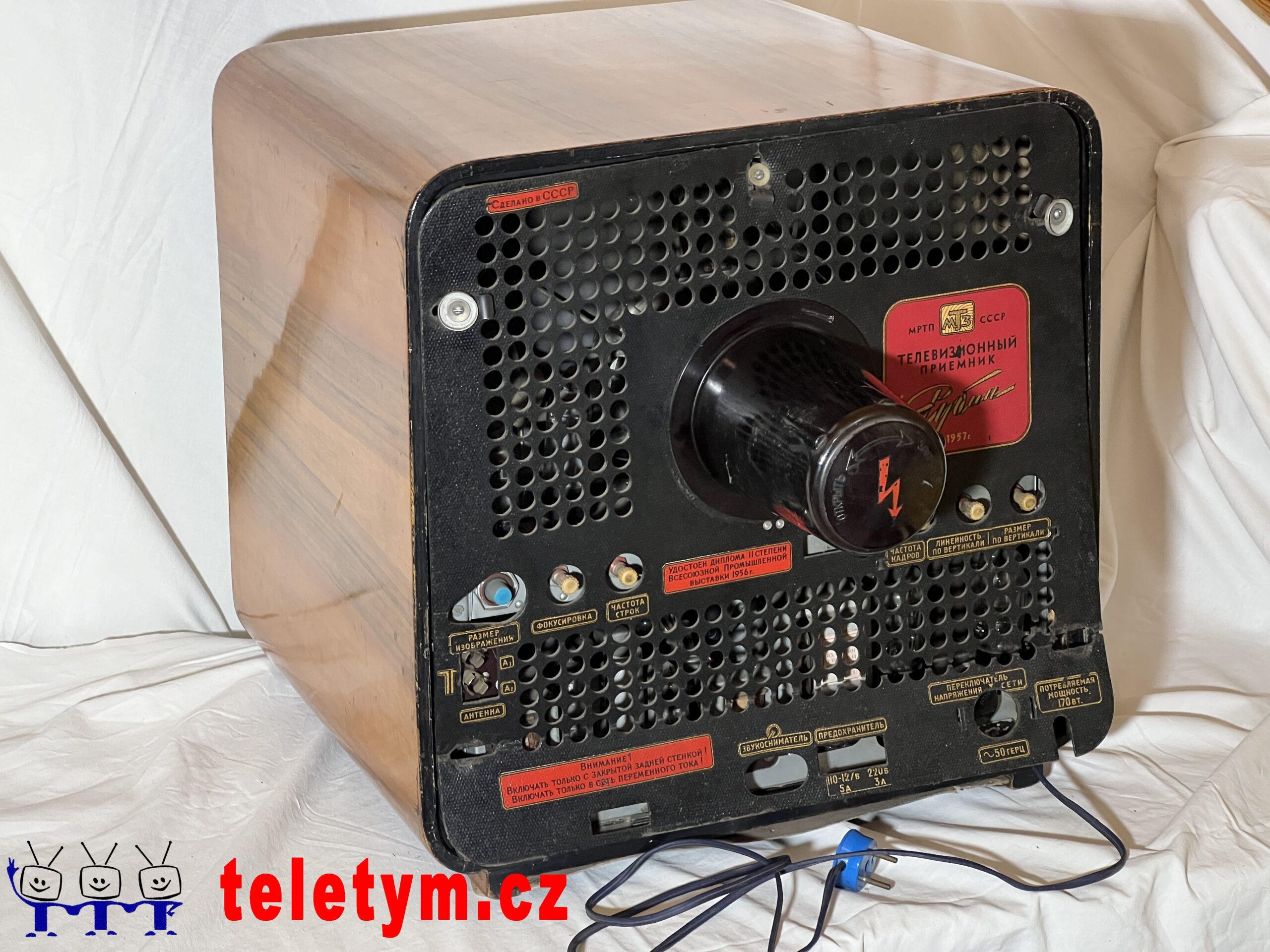

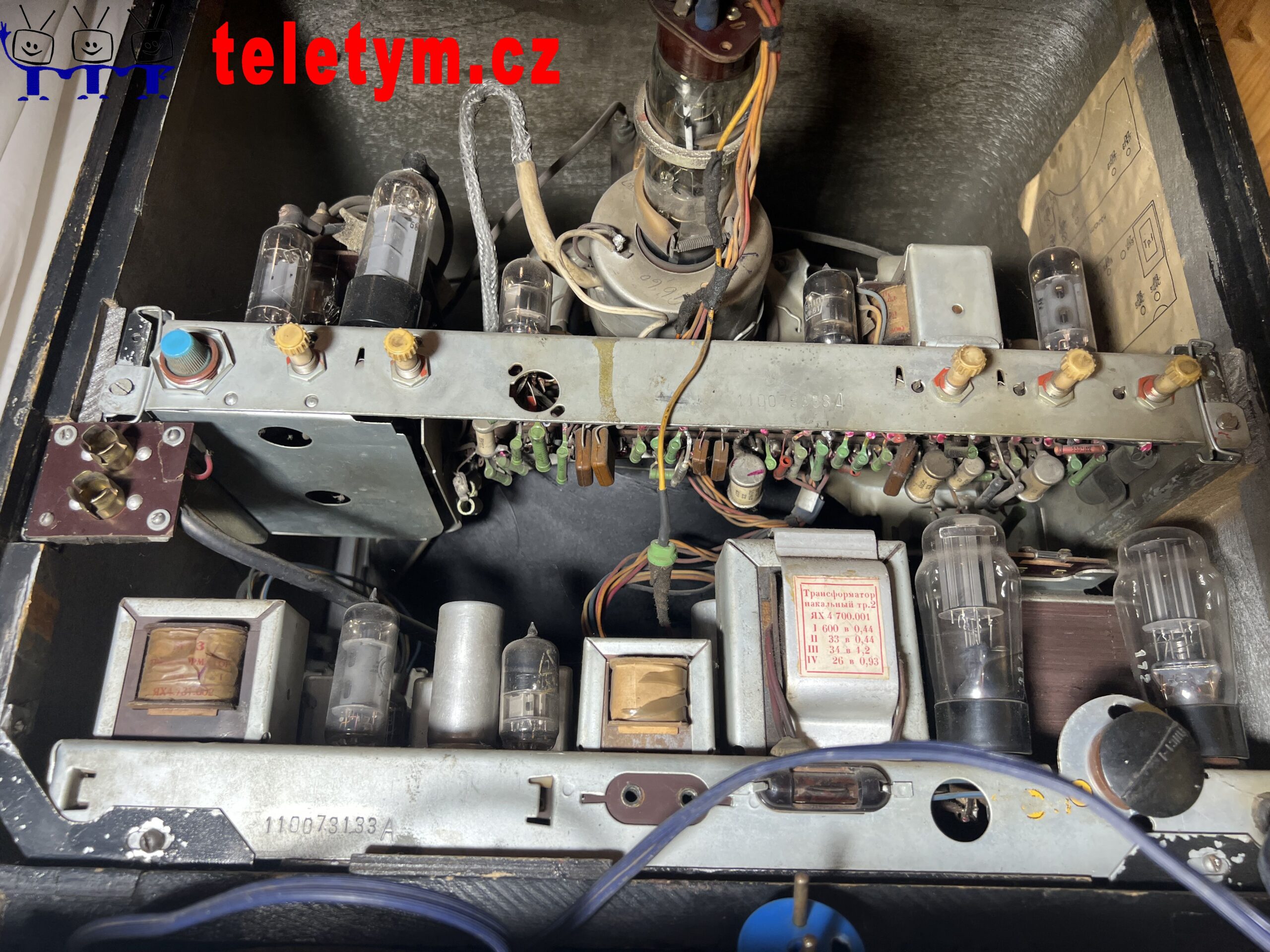

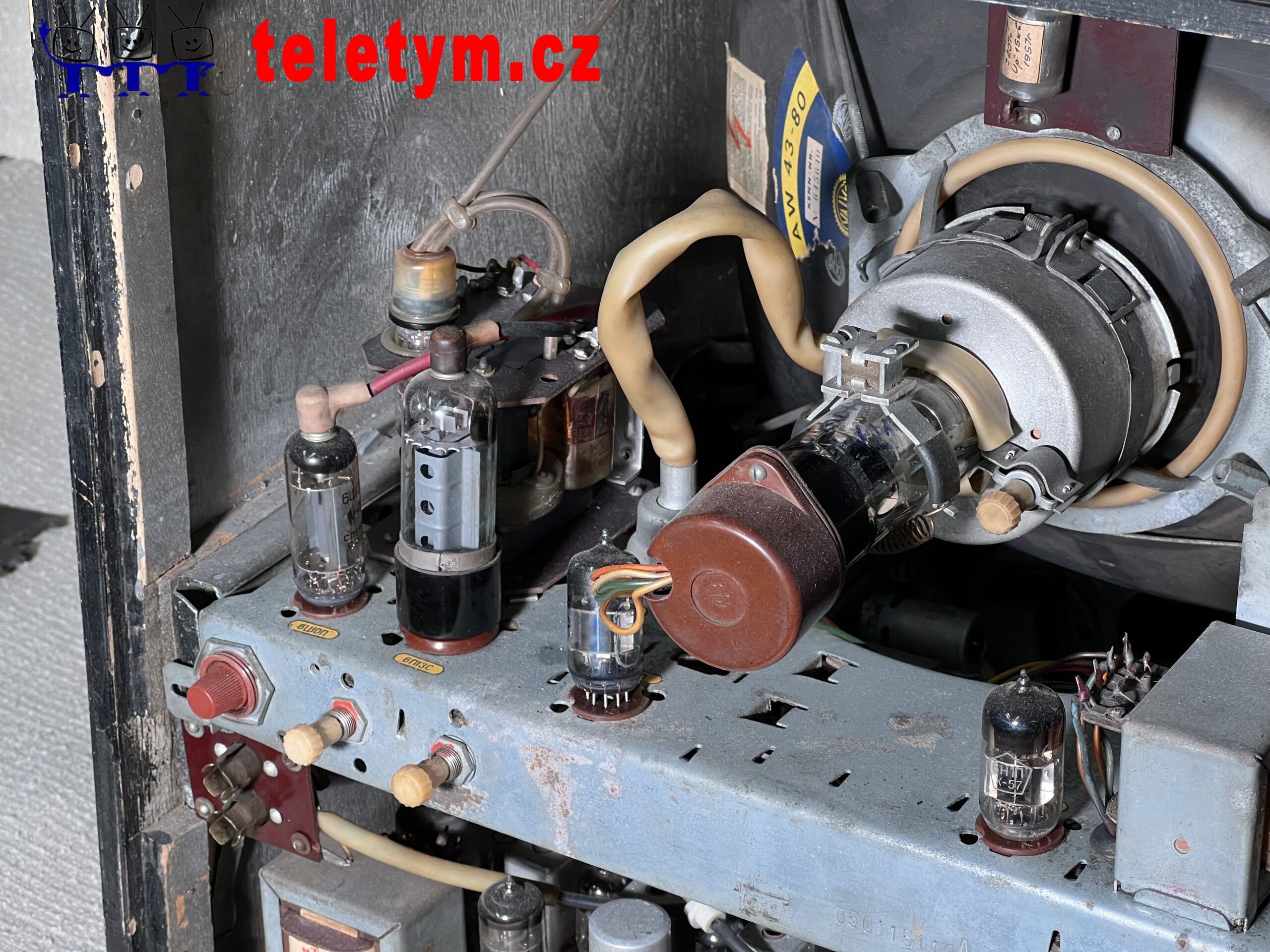

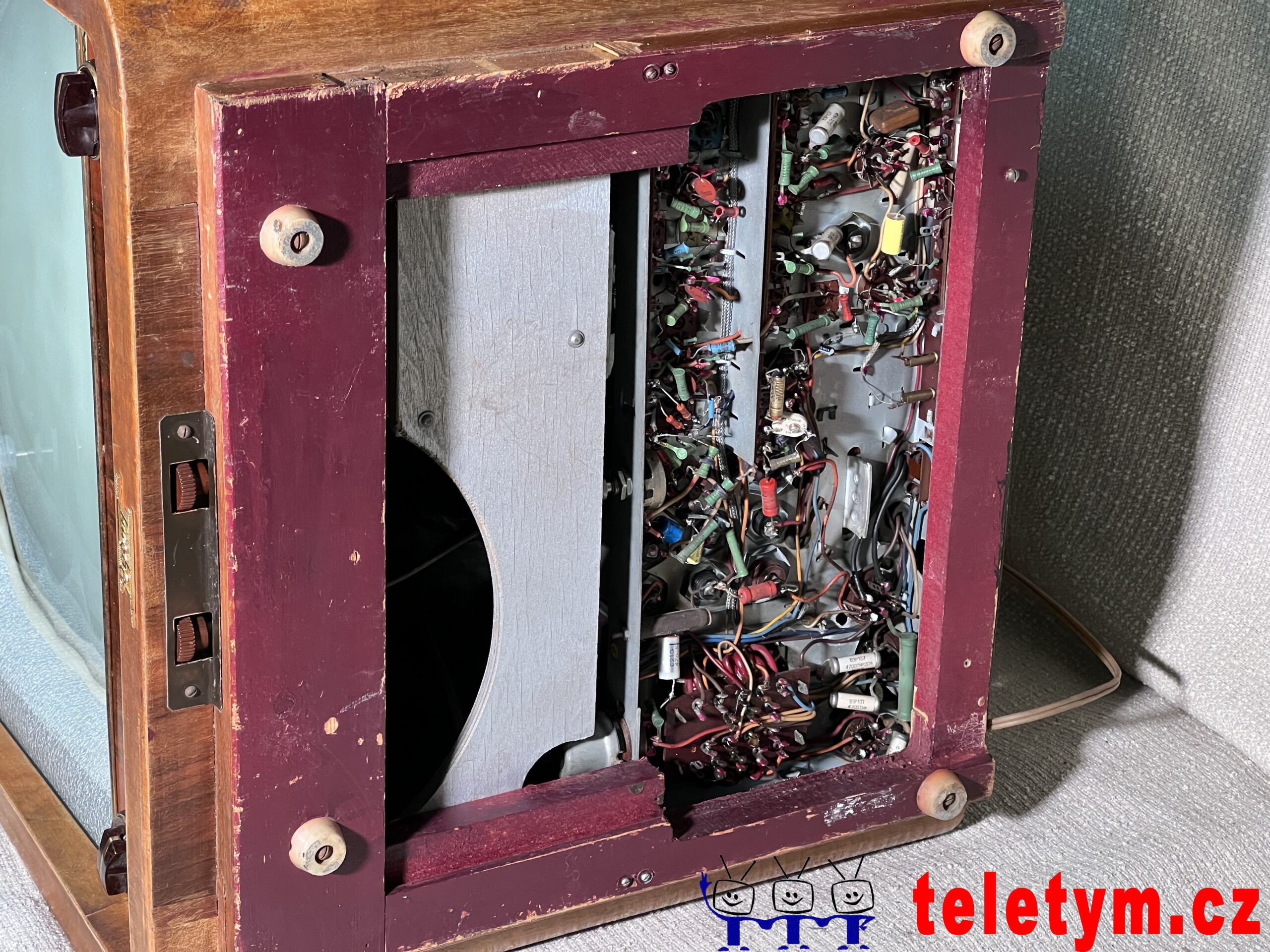

Rubín A, Rubín 2: Výroba byla od roku 1958. Přijímač měl osazen 5 kanálů pro příjem televize. Dále televizor umožňuje příjem rozhlasu v pásmu VKV-OIRT, které je rozprostřeno do 3 kanálů a při zvolení jednoho z těchto kanálů dojde k vypnutí obrazové části a přizpůsobení vf. části (zapnutí pomocného oscilátoru). Televizor má i přípojku na gramofon. Základní ovládací prvky jsou na přední straně a pod přední hranou přijímače. Usměrnění anodového napětí je řešeno dvojicí vakuových diod, nad kterými je v zadní stěně uchycen plech pro odvod tepla.

Rubín 12: Vychází z Rubínu A, avšak má narozdíl osazeno všech 12 kanálů podle normy OIRT, ale neumožňuje příjem VKV rozhlasu.

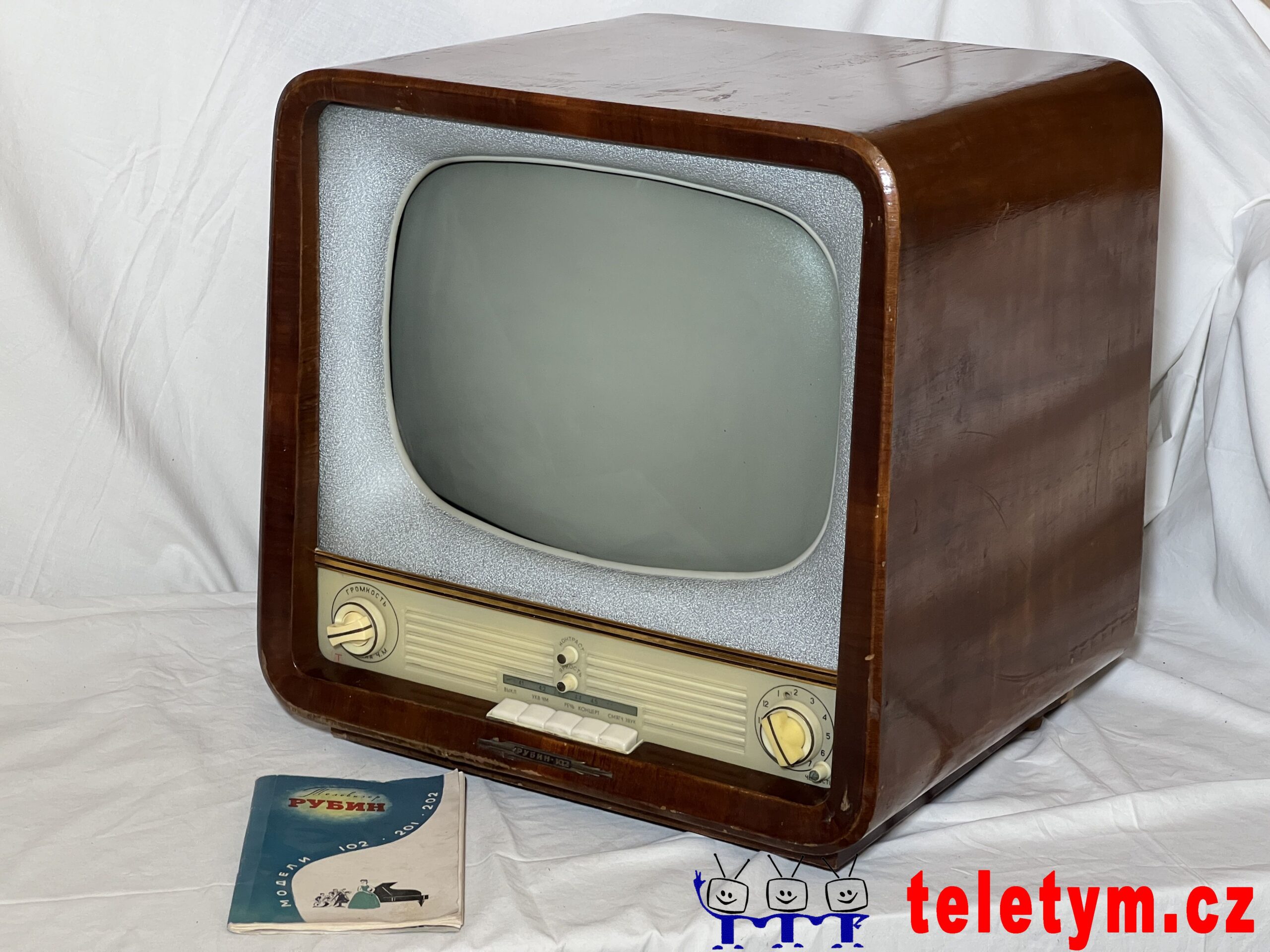

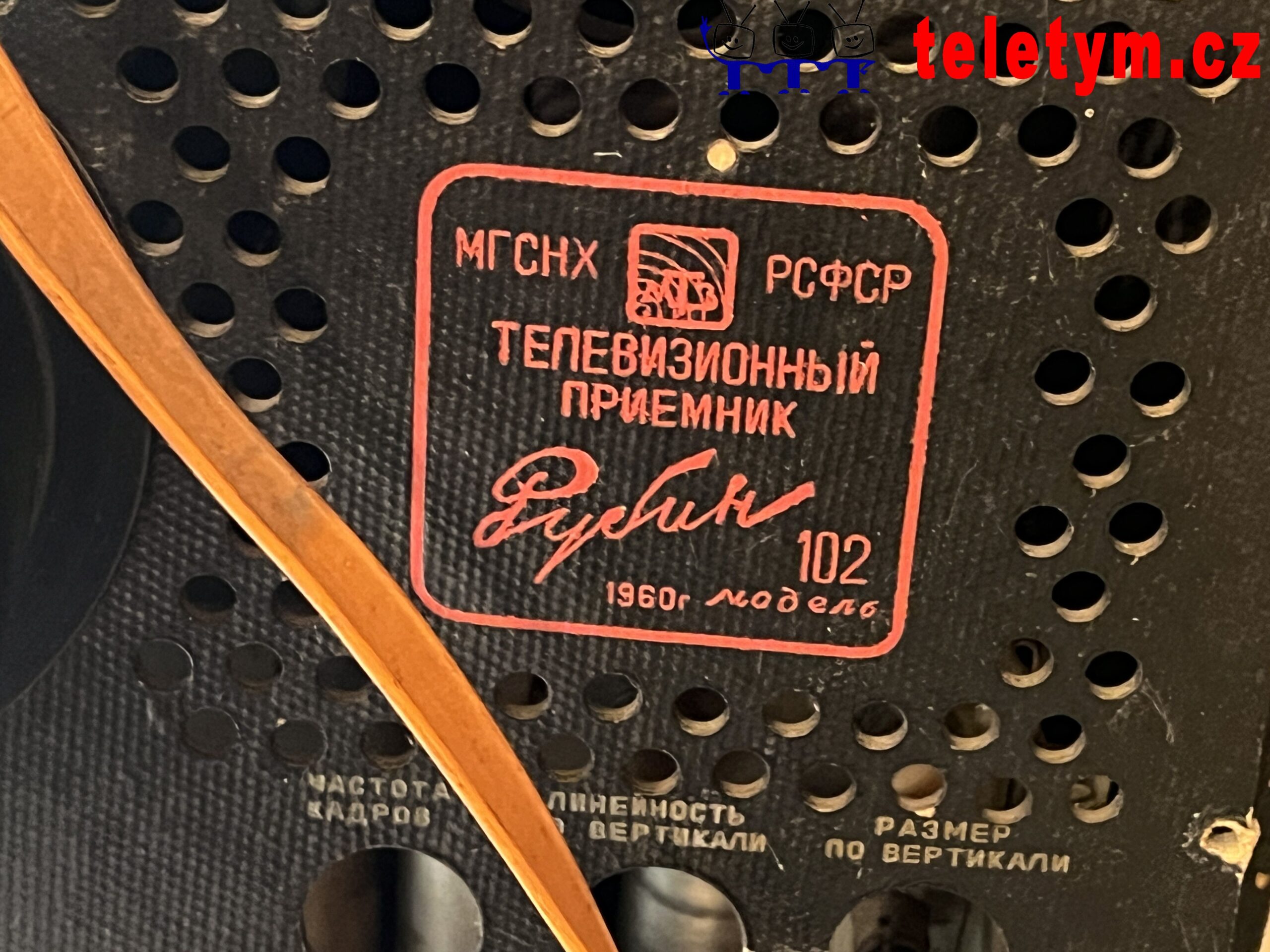

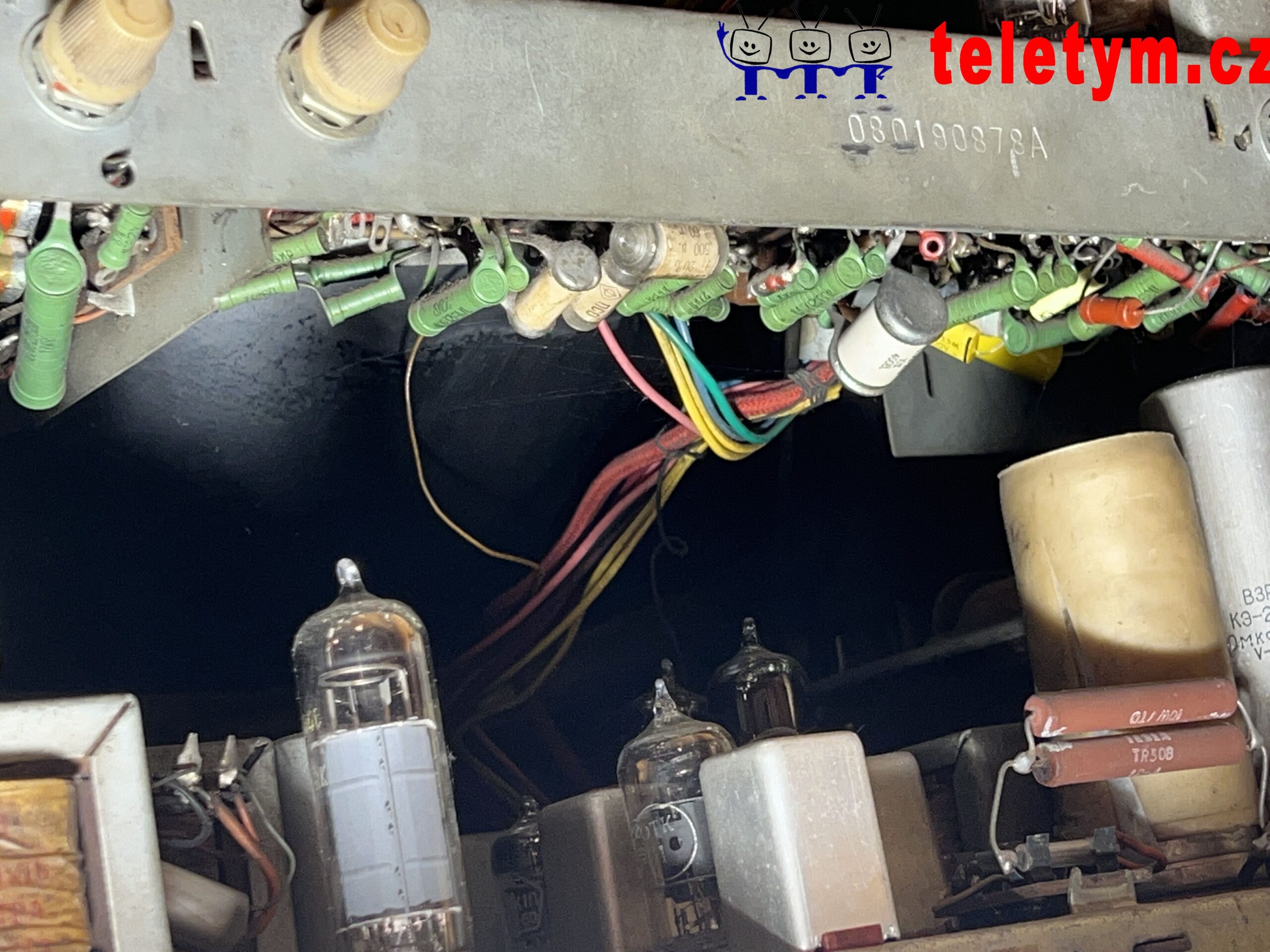

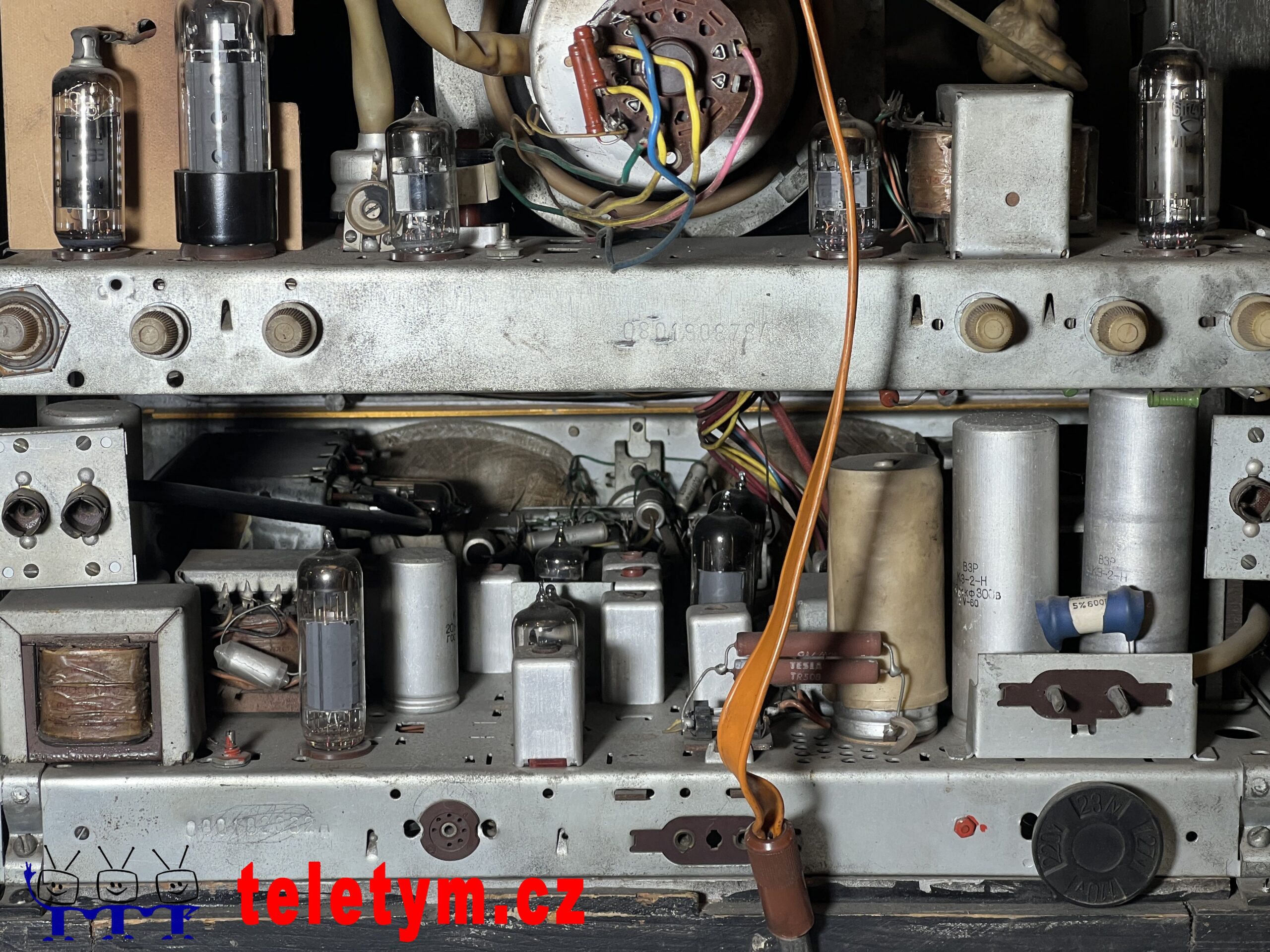

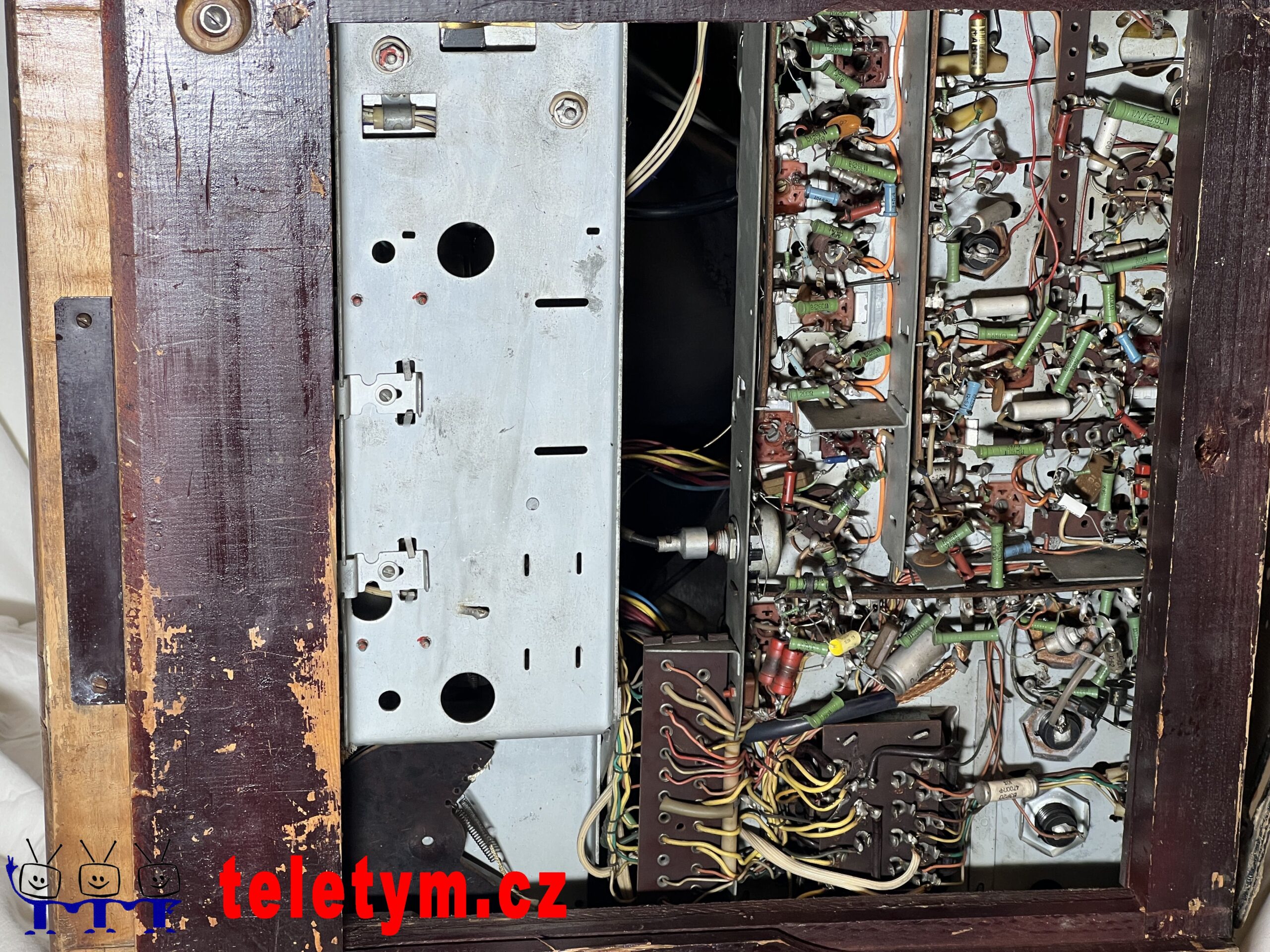

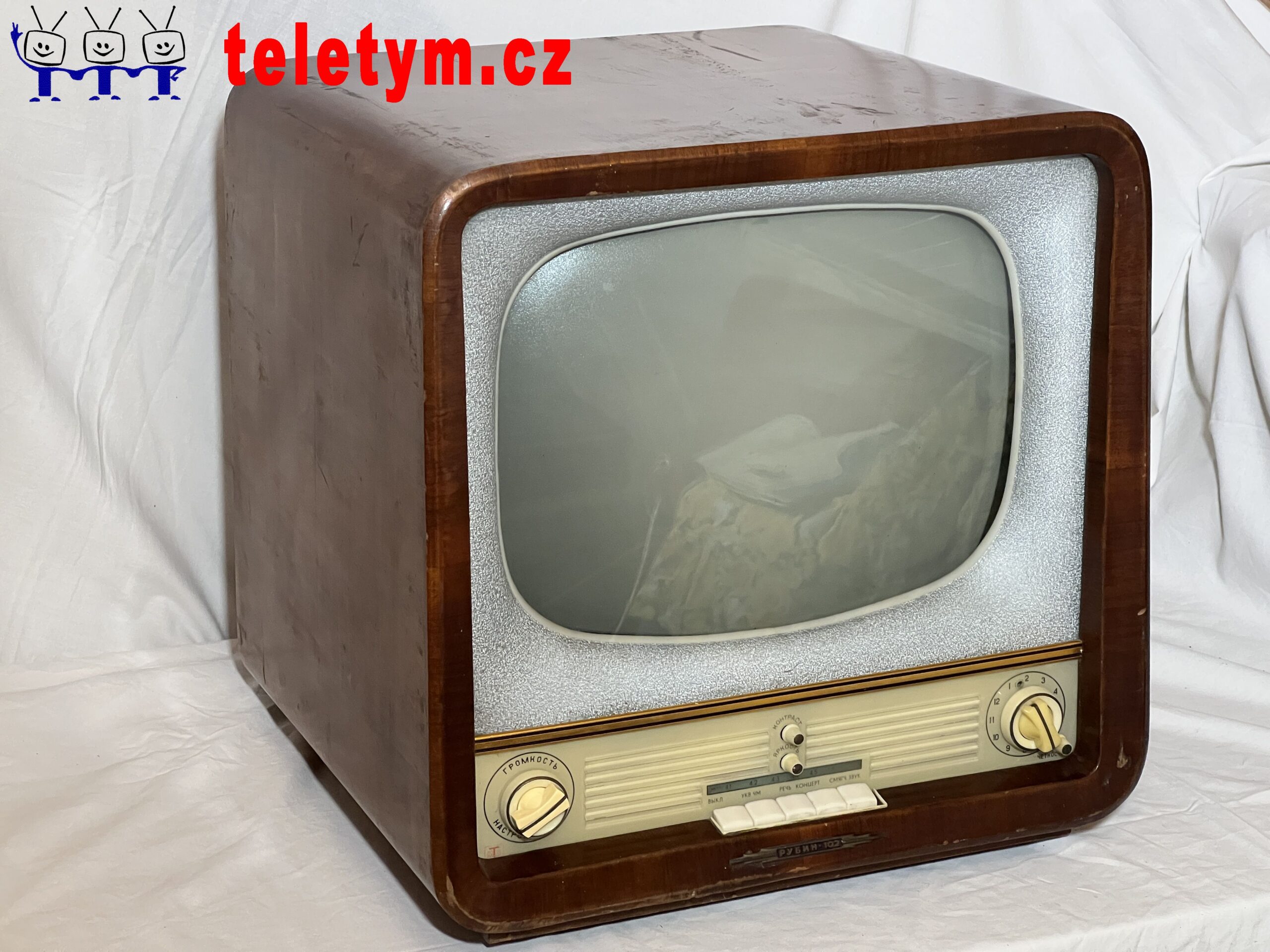

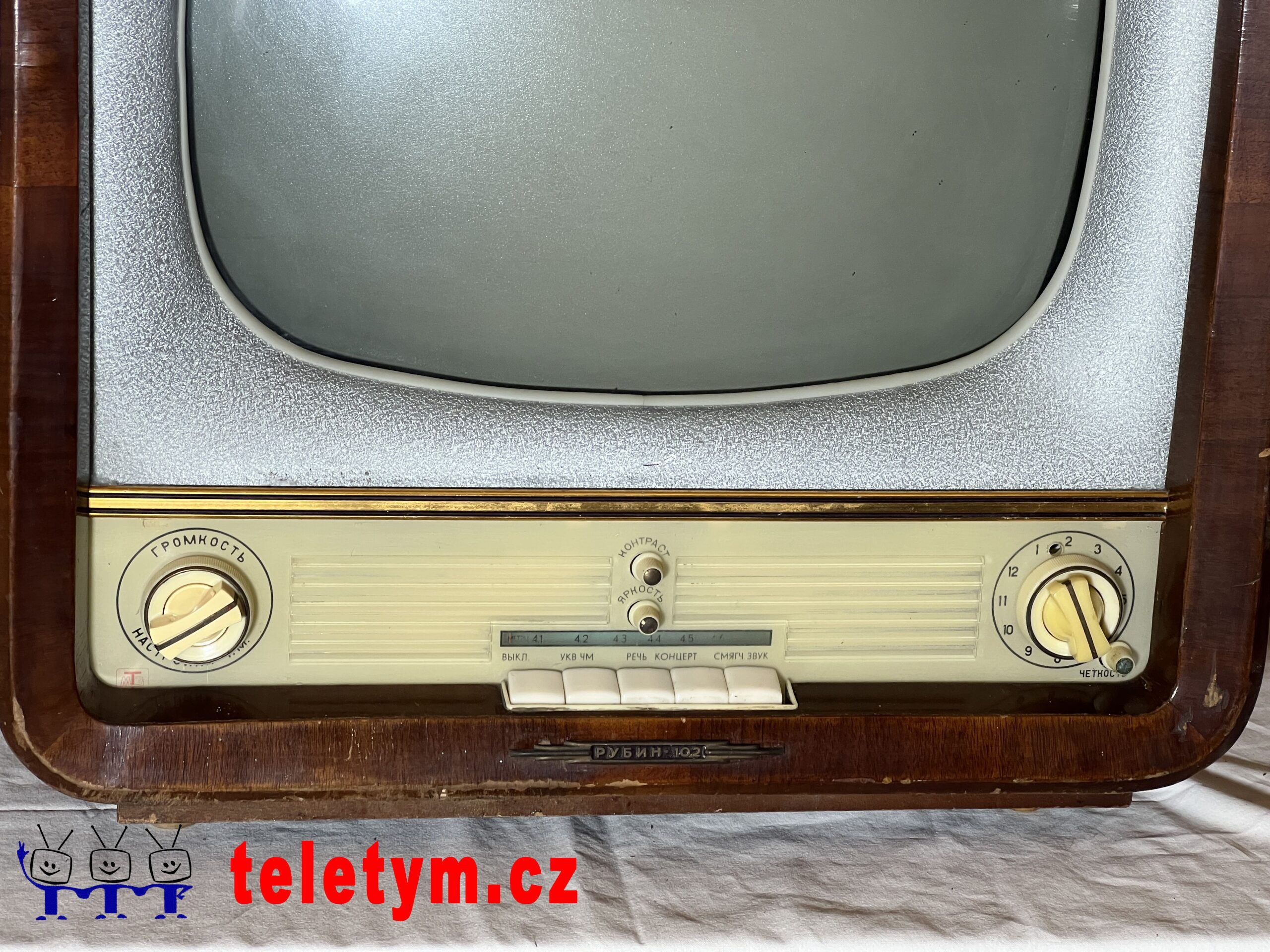

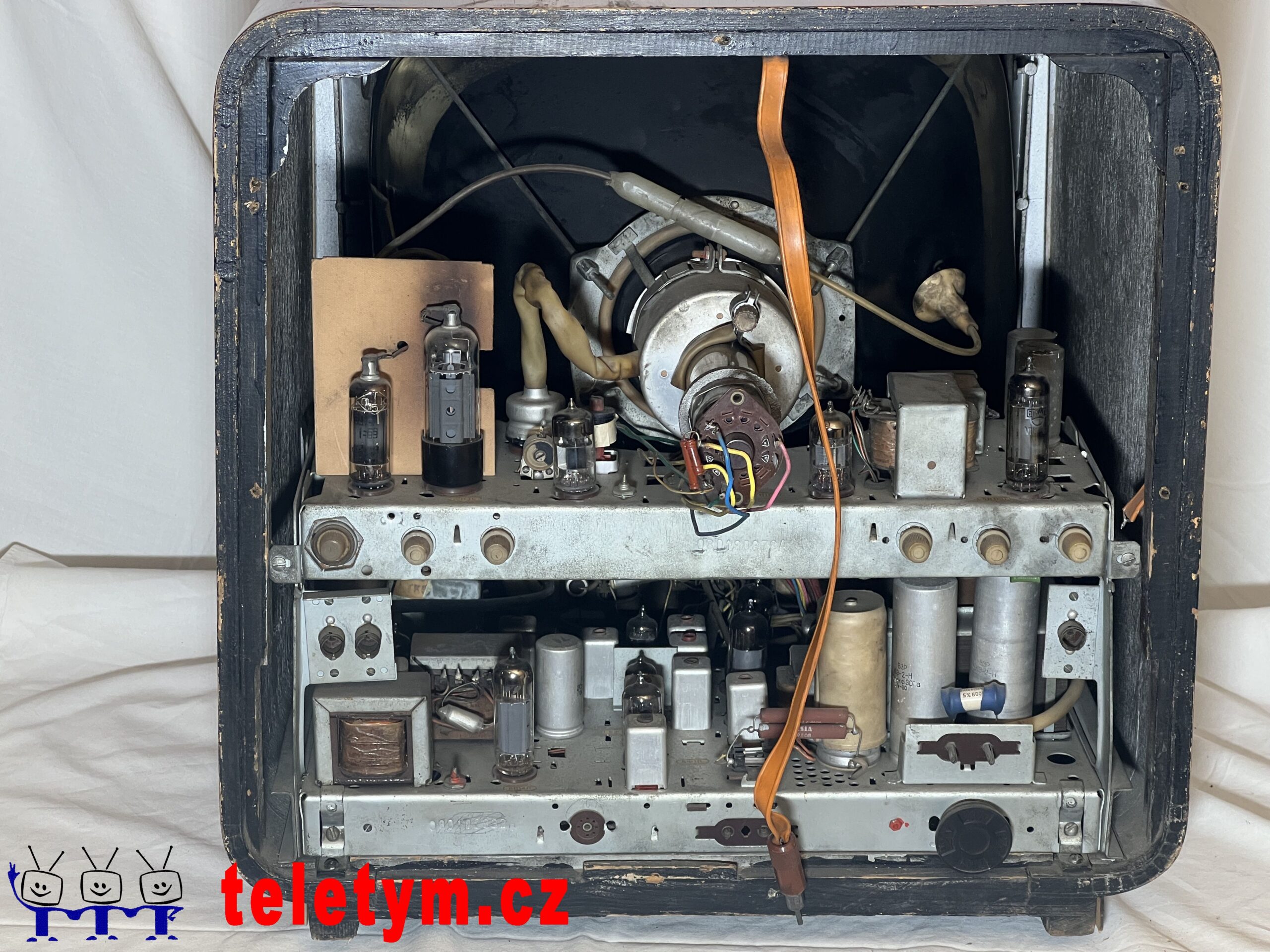

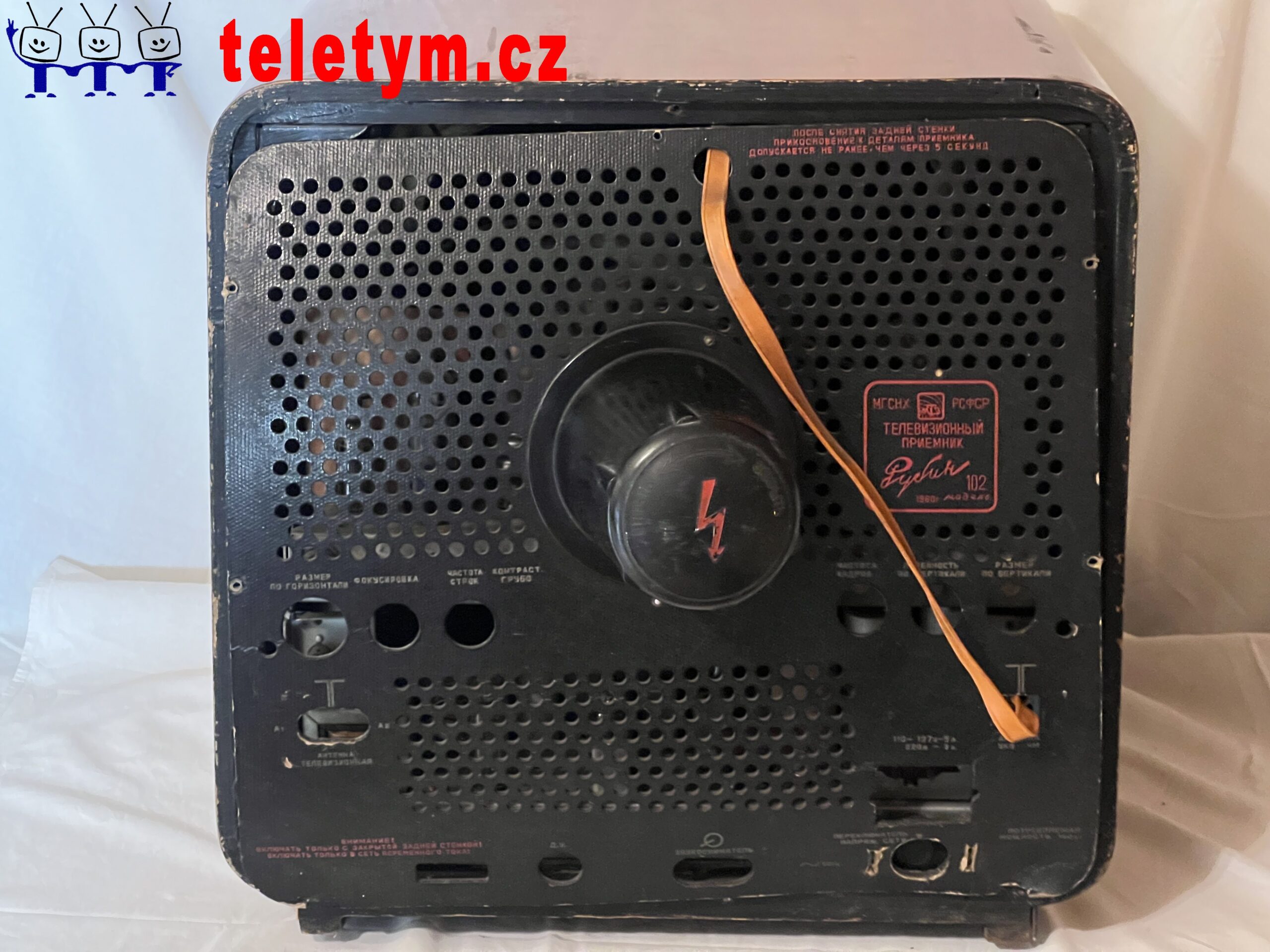

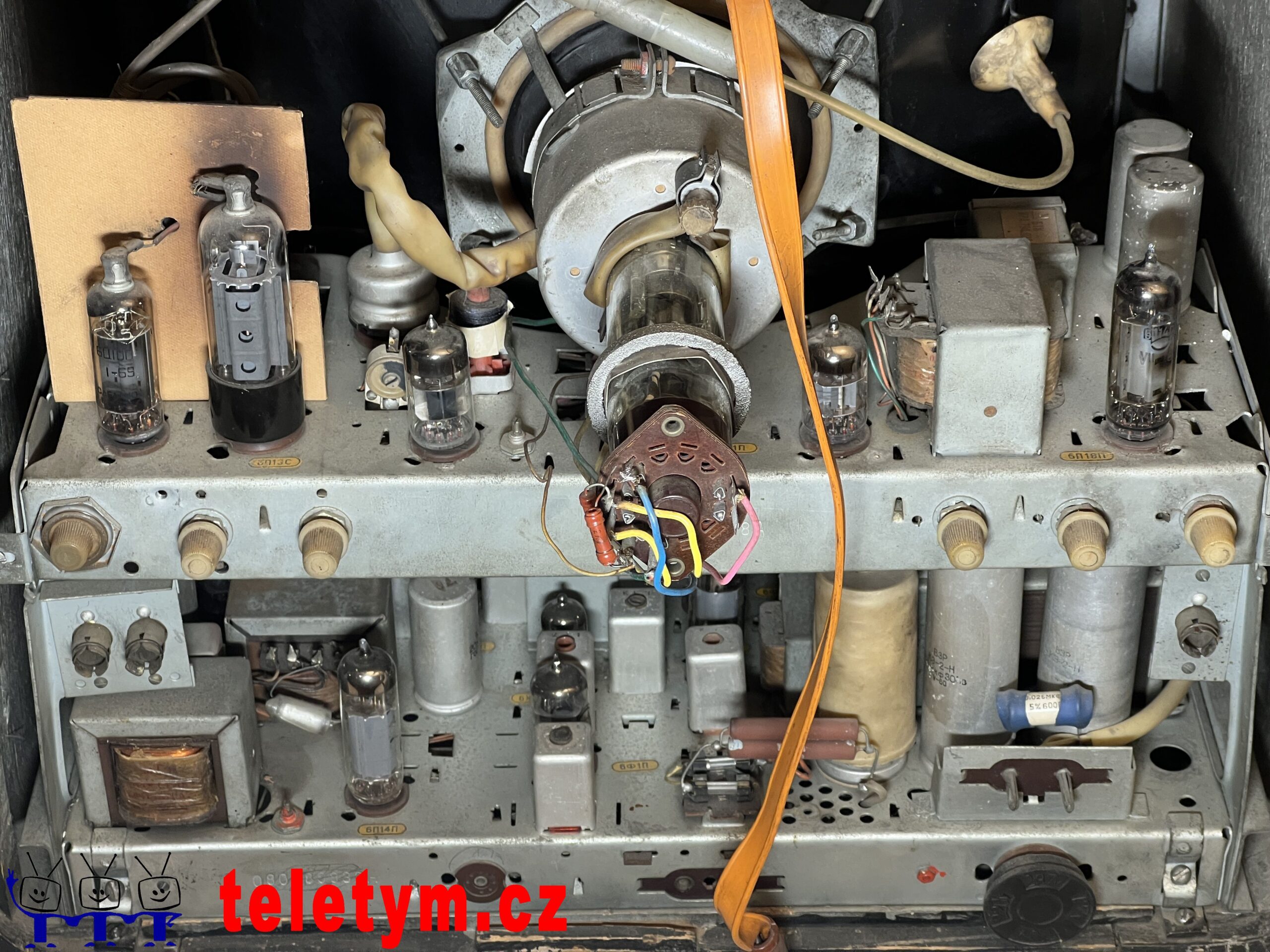

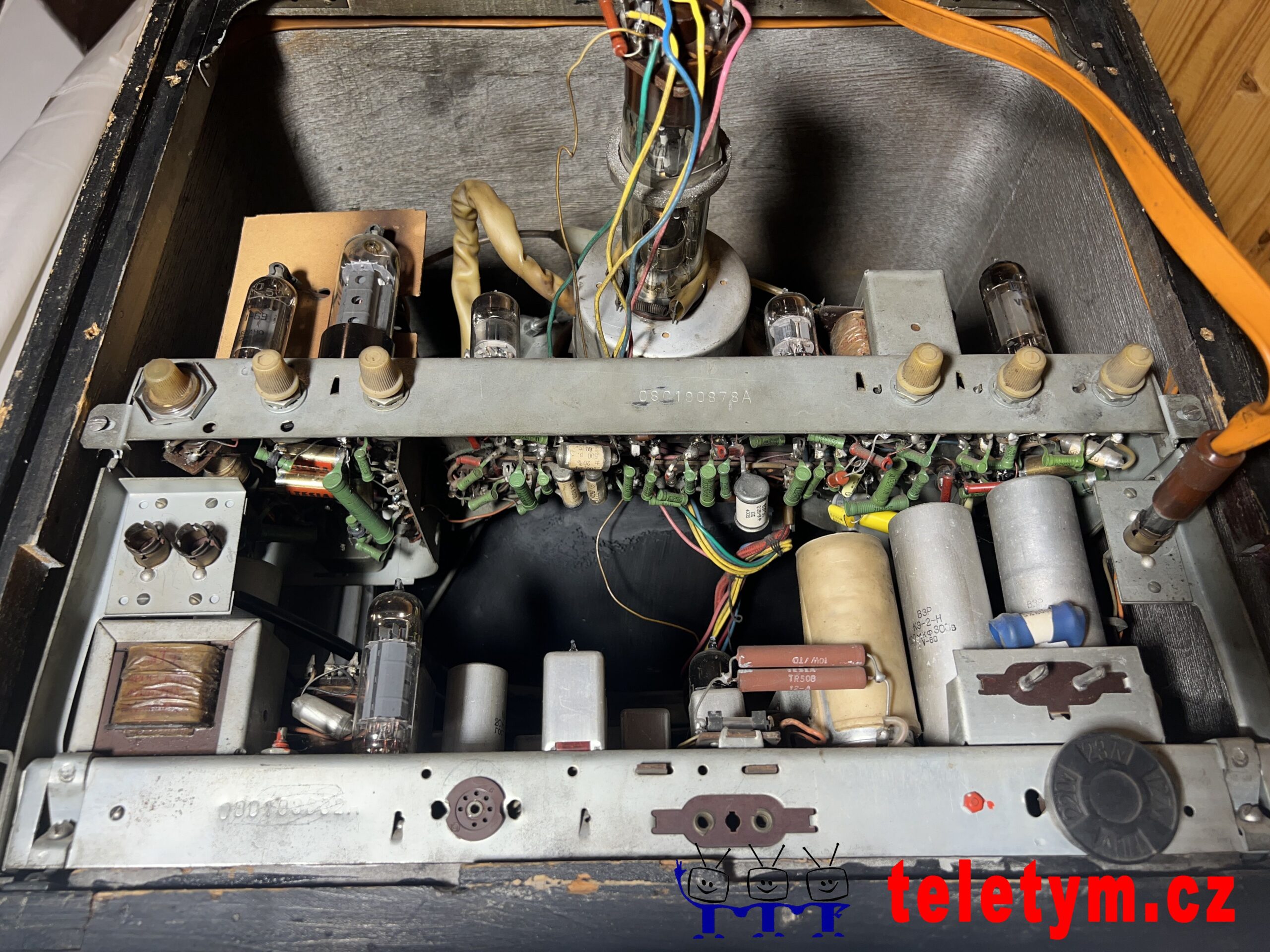

Rubín 102A, Rubin 102B: Jsou nejběžnější provedení. Proběhla zde velká modernizace, která má podobně jako předchůdce Rubín A dvojici šasi nad sebou. Osazeny jsou modernější typy elektronek, rozdělen je vf. vstup pro rozhlas a TV. Z vnějšku se nejvíce se změnil přední panel, kde se objevila stupnice a klávesy s tónovým rejstříkem. Zdroj má již polovodičové usměrnění. Část série má skříň s hranatými rohy. Verze A, B se od sebe liší drobnými změnami v zapojení a roky výroby. Verze s označením 201 nebo 202 jsou stojanového provedení s pěti reproduktory. Oficiální dovoz těchto stojanových verzí není zatím potvrzen.

Rubín 102A se prodával za maloobchodní cenu 4000 Kčs (Znamja 58 3850 Kčs, Mánes od Tesly za 3100 Kčs). Následně byl Rubin 102 zlevněn na 3400 Kčs. (Zdroj – dobové foto výlohy s TV).

TypRok výrobypoznámka
Rubín A verze
Rubín1956 - 57
Rubín Aod 1958
Rubín 2od 1958
Rubín 12Bez FM
Rubín 102 verze
Rubín 102AOd 1960
Rubín 102B
Rubín 201Stojanové provedení
Rubín 202Stojanové provedení

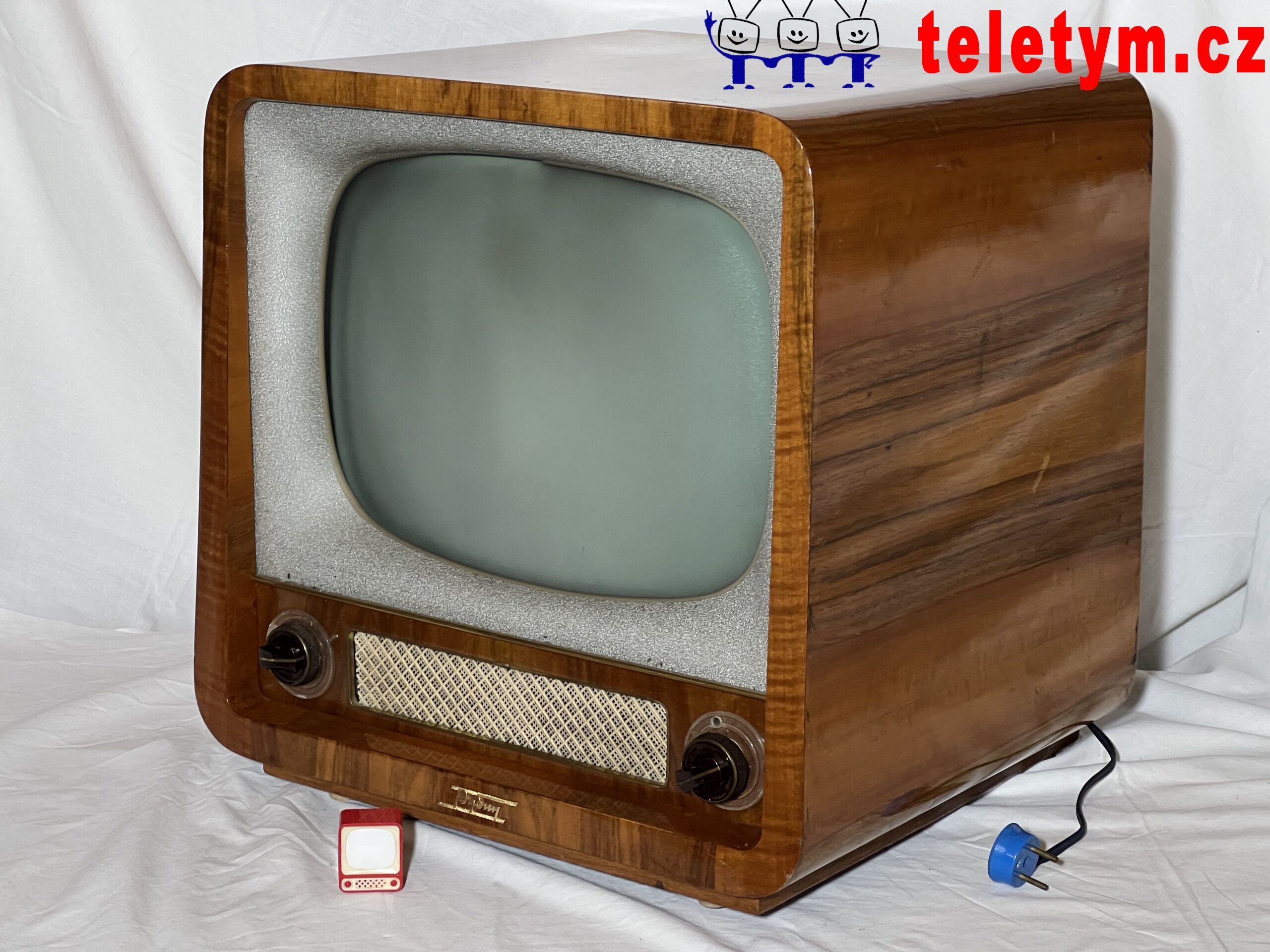

Rubin A

Rubin 102A

Rubin A schéma

Rubin A opravy chyb ve schématu

Rubin 102 schéma
