Elektron 716D ... 1978 +

Elektron 722D ... 1979 +

Elektron 736D ... 1980 +

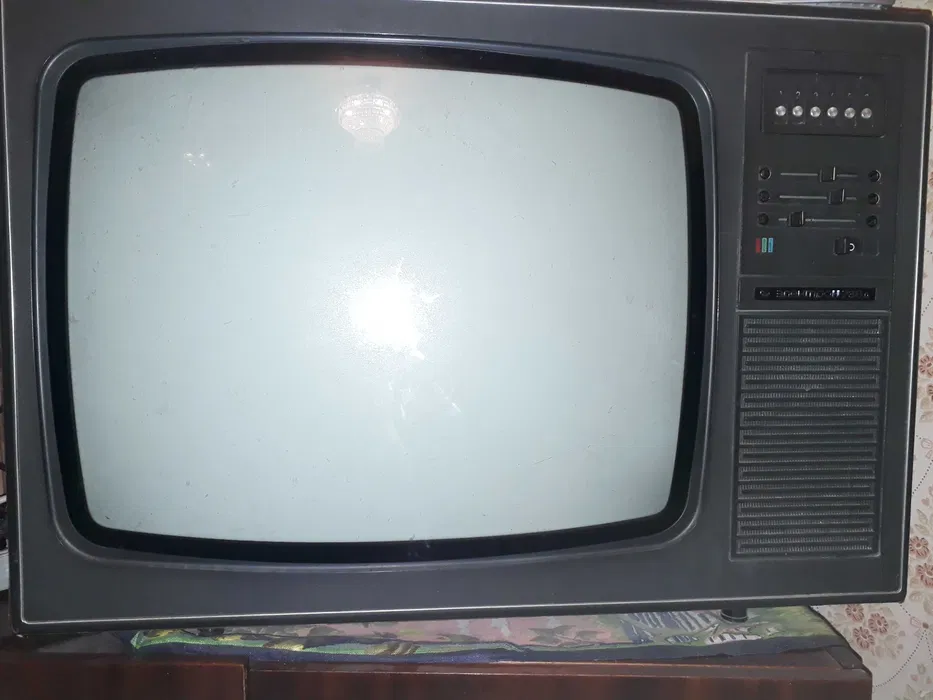

Elektron 738D ... 1983 +

Elektrony (Электрон) s obrazovkou 61LK3C.

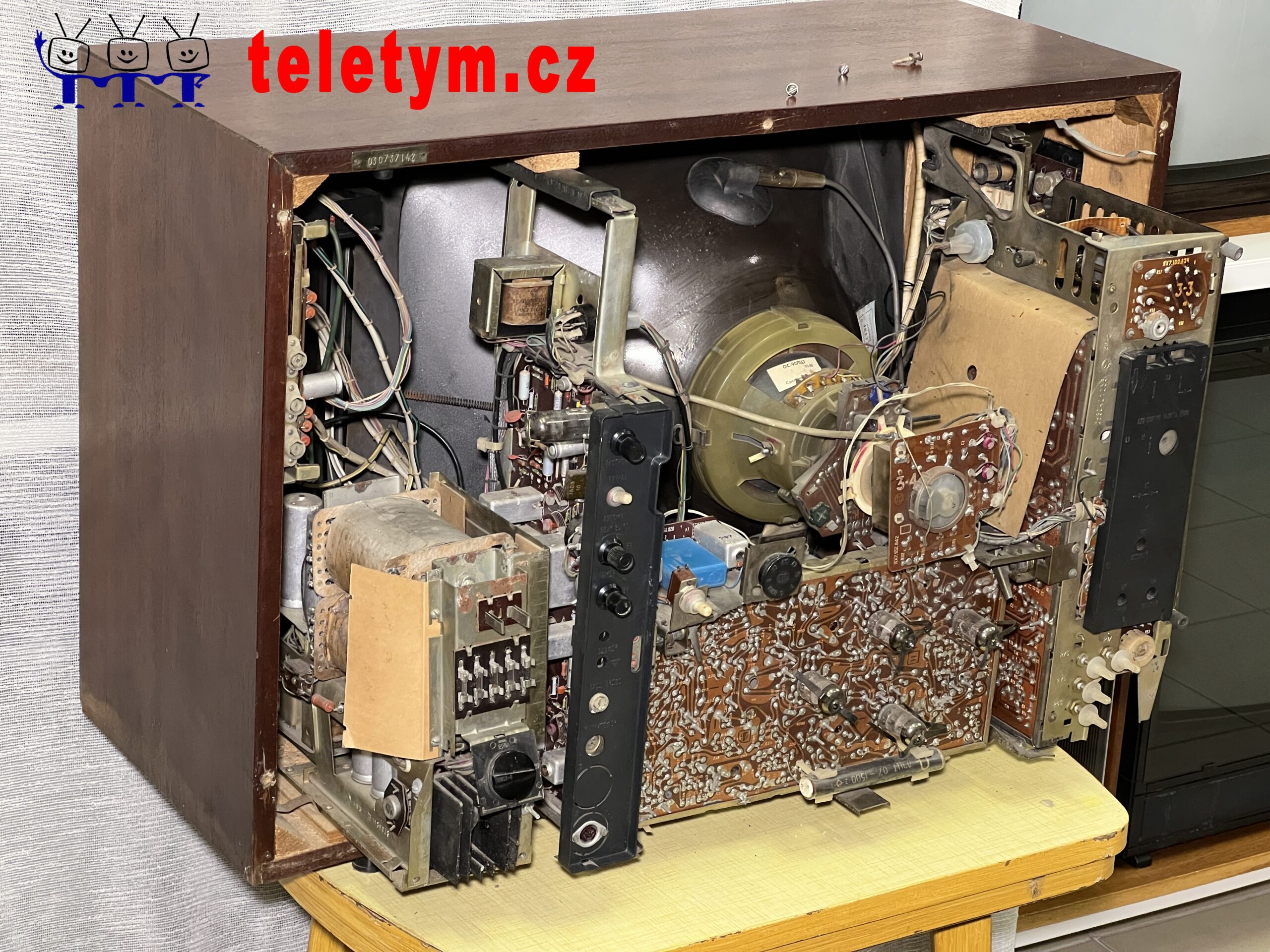

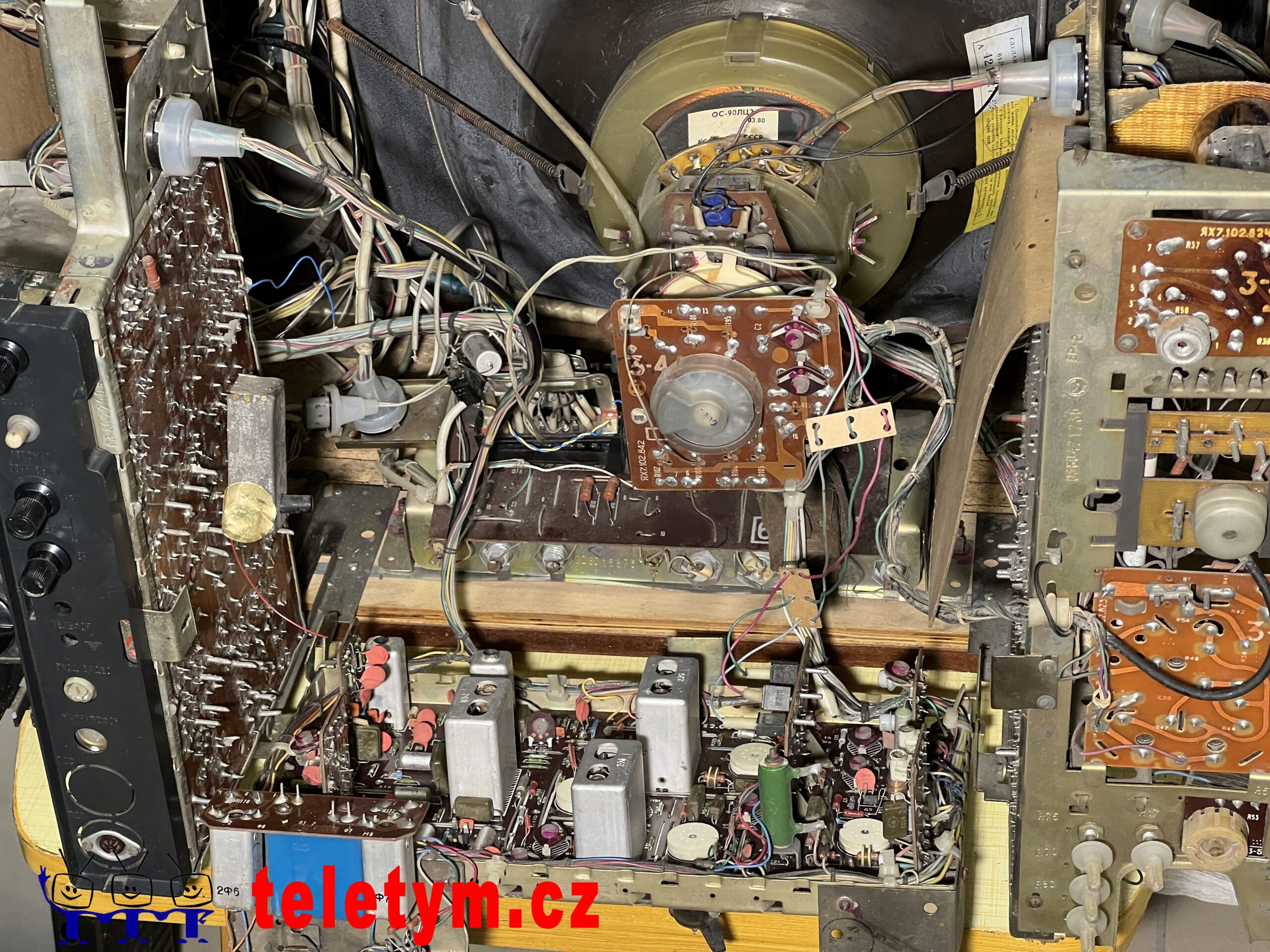

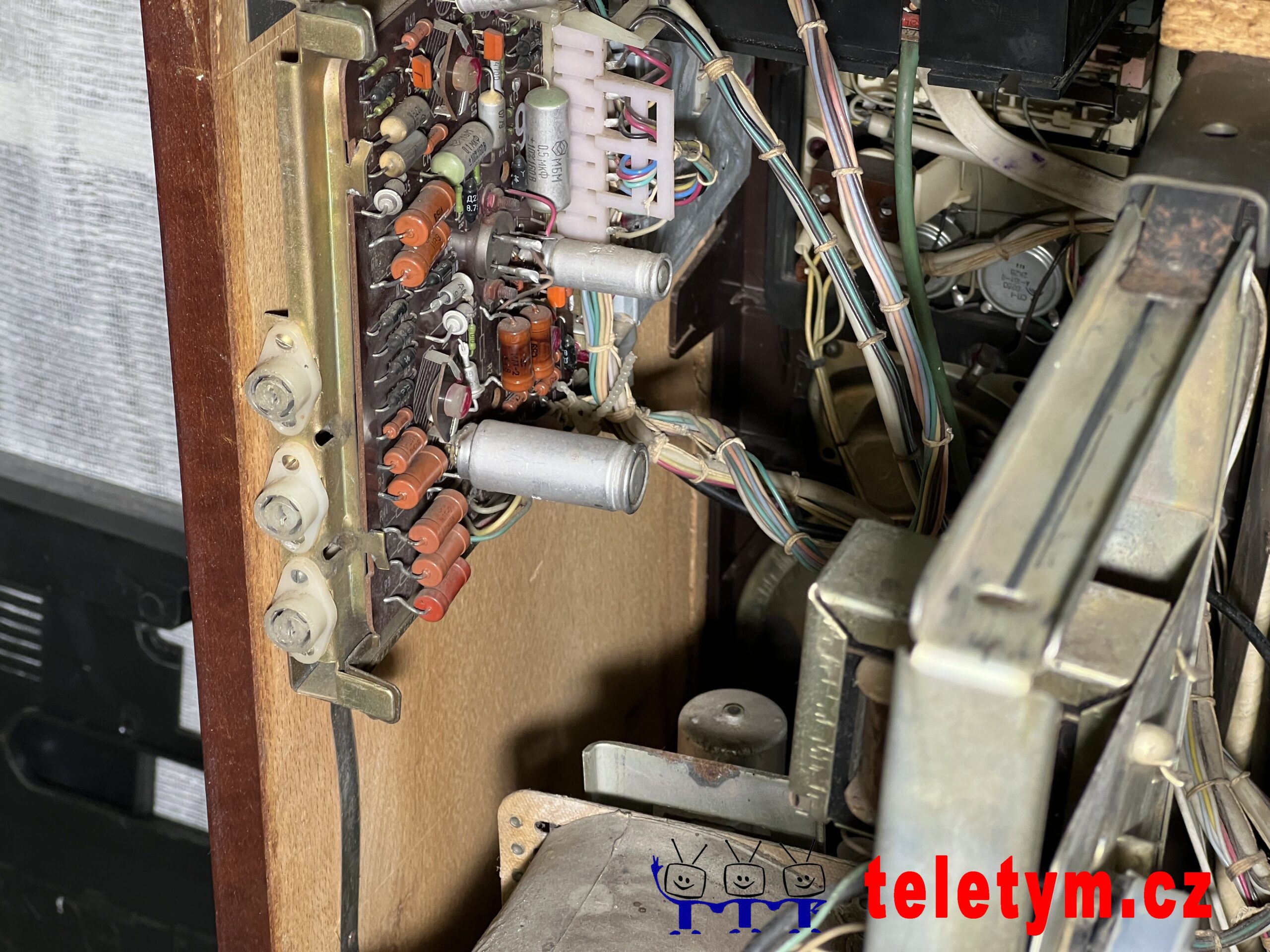

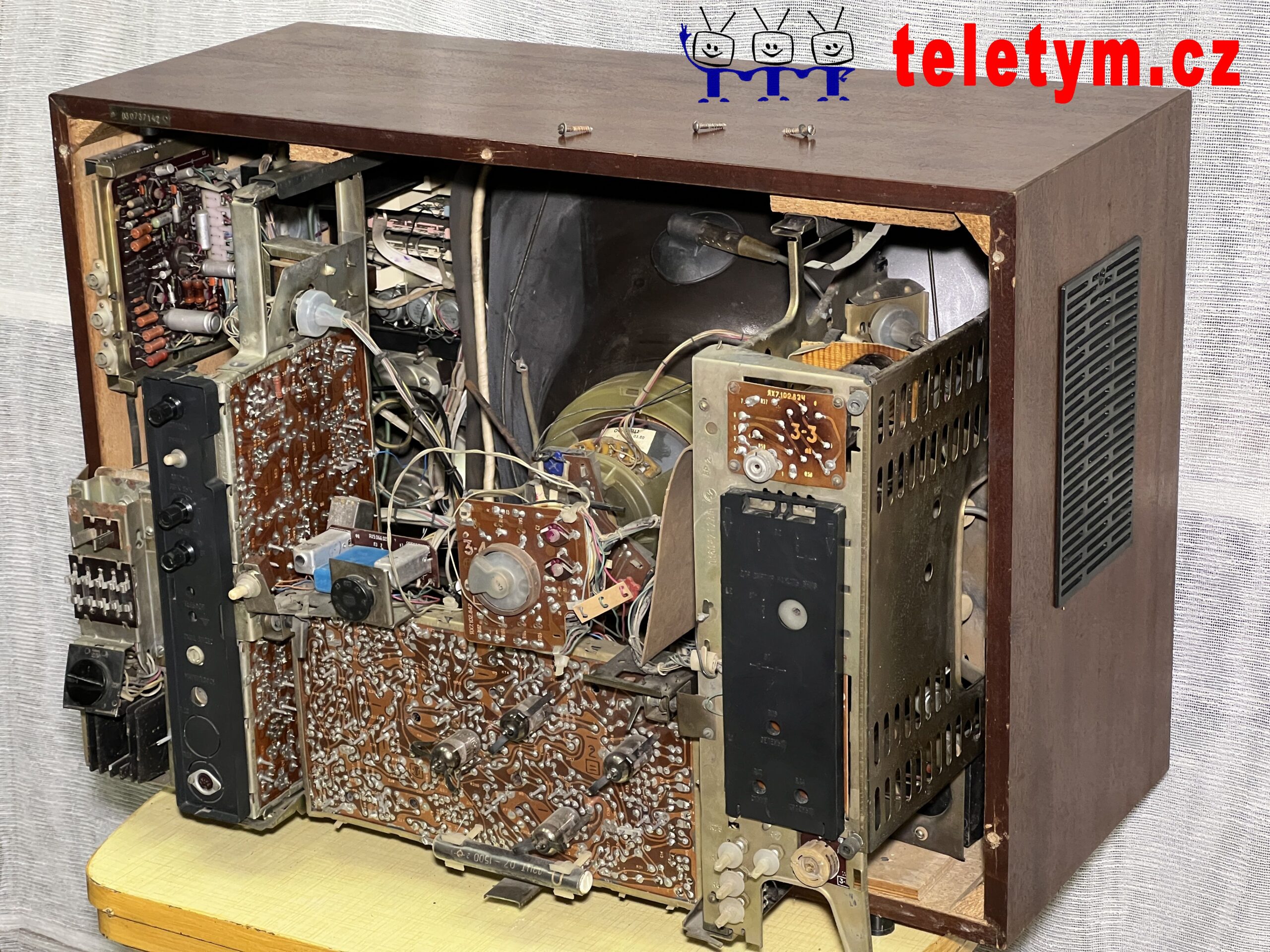

Čtveřice barevných televizorů se shodnou obrazovkou DELTA z televizního závodu ve Lvově na Ukrajině. Tyto příjímače mají takzvané unifikované šasí. Toto šasí se shodně používalo i v jiných televizních továrnách (Rubín, Foton…). Zapojení je ještě částečně s elektronkami. Robustní konstrukce, velký síťový transformátor je zárukou vysoké váhy přístroje téměř 60 kg.

Elektron 716 nemá ještě předvolby. Má plynulé ladění pro UHF pásmo a karuselový volič pro pásmo VHF. Elektron 722, 736 a 738 mají již šestinásobnou předvolbu. Jinak se jedná o téměř shodné přístroje.

Nejvíce se můžeme na našem území setkat s verzí 716D. Ostatní jsou mladší a bylo jich dovezeno pravděpodobně méně i vzhledem k jejich zastaralosti.

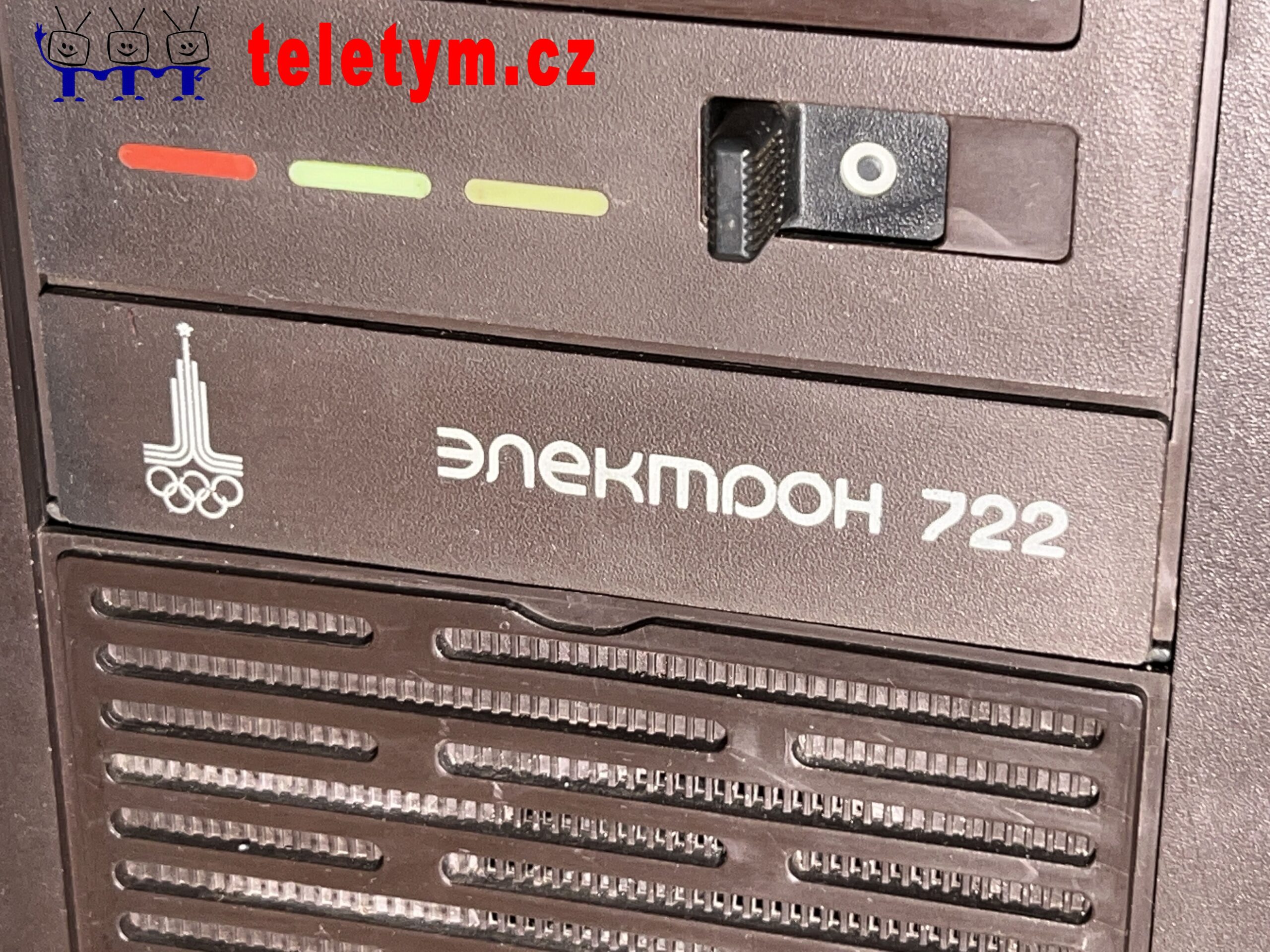

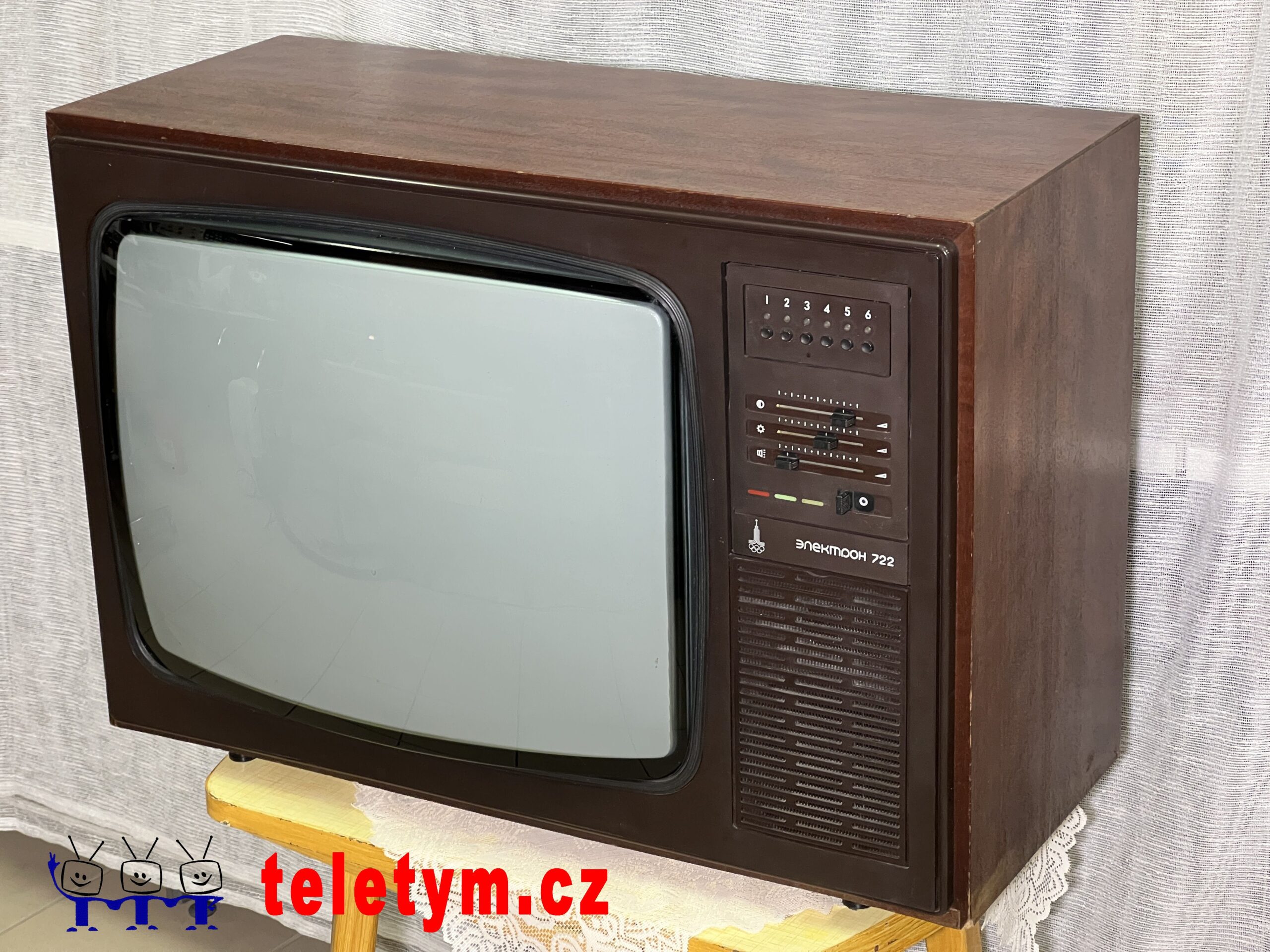

Zajímavost – Elektron 722 zde v galerii je individuálním dovozem ze sovětského svazu rodinou z Kroměřížska. Dovezli si ho vlakem v roce 1980. Jedná se o olympijskou verzi – má logo těchto letních olympijských her.

TypOd rokušasípoznámka
Elektron 716D1978ULPCTIKarusel
Elektron 722D1979ULPCTPředvolby

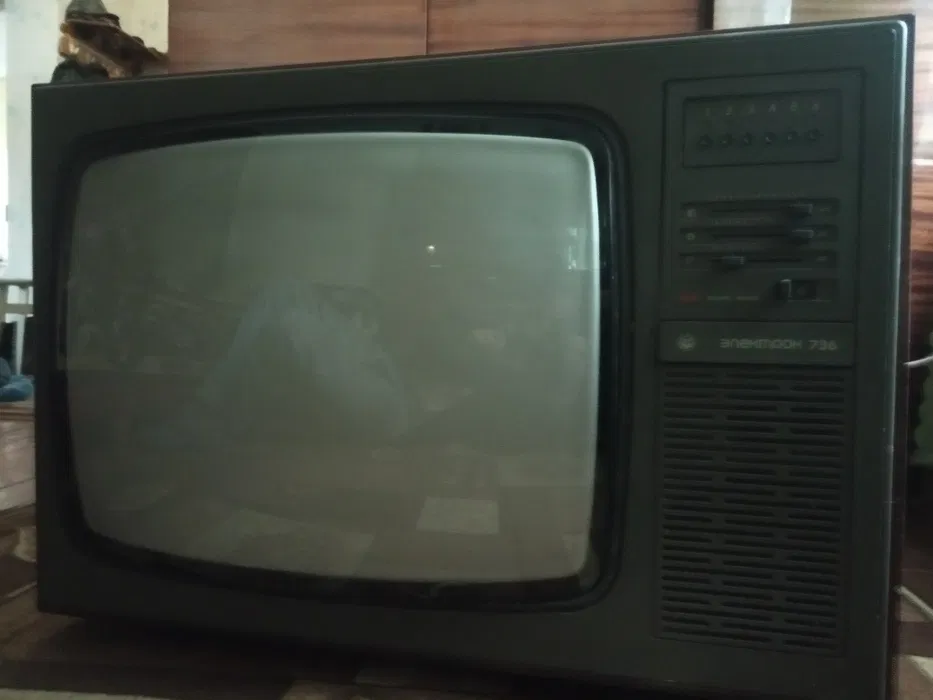

Elektron 736D1980ULPCTIPředvolby
Elektron 738D1983ULPCTIPředvolby

Elektron 716

Elektron 722

Elektron 722 schéma

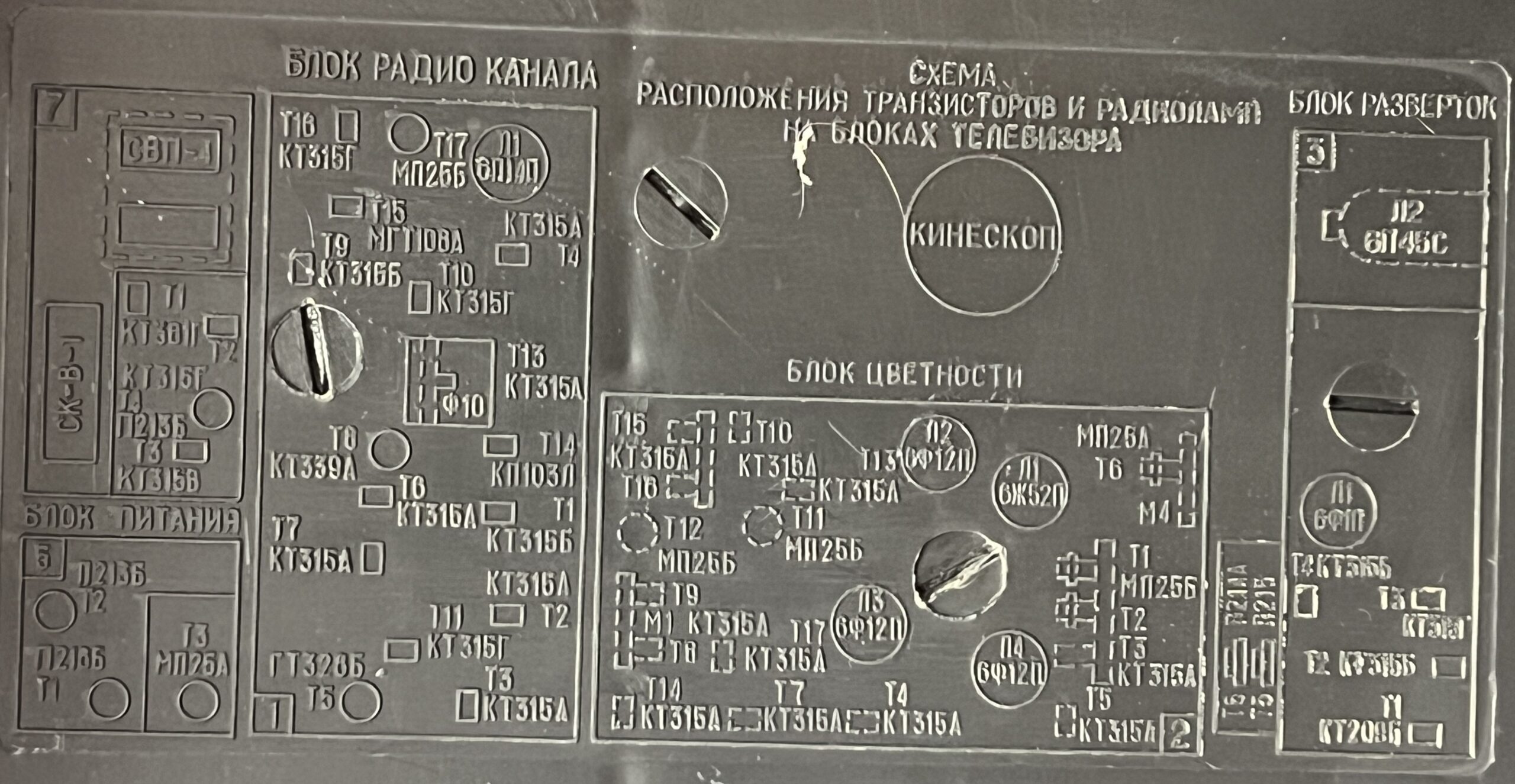

Elektron 722 rozmístění součástek

Elektron 722 návod
