Rádia Tesla Máj 620A a 623A jsou základem superhety běžného zapojení, avšak s velmi efektně řešeným designem. Zřejmě si přeloučští konstruktéři vzpomněli na staré Telefunkeny Pamír a Atlanta, a tak stejně umístili před brokát čtveřici plexisklových stupnic. Hlavní zvláštností Máje však je, že disponuje jako jediné elektronkové rádio Tesla předvolbami. Přijímač je celý osazen v té době již výběhovými elektronkami řady 11.

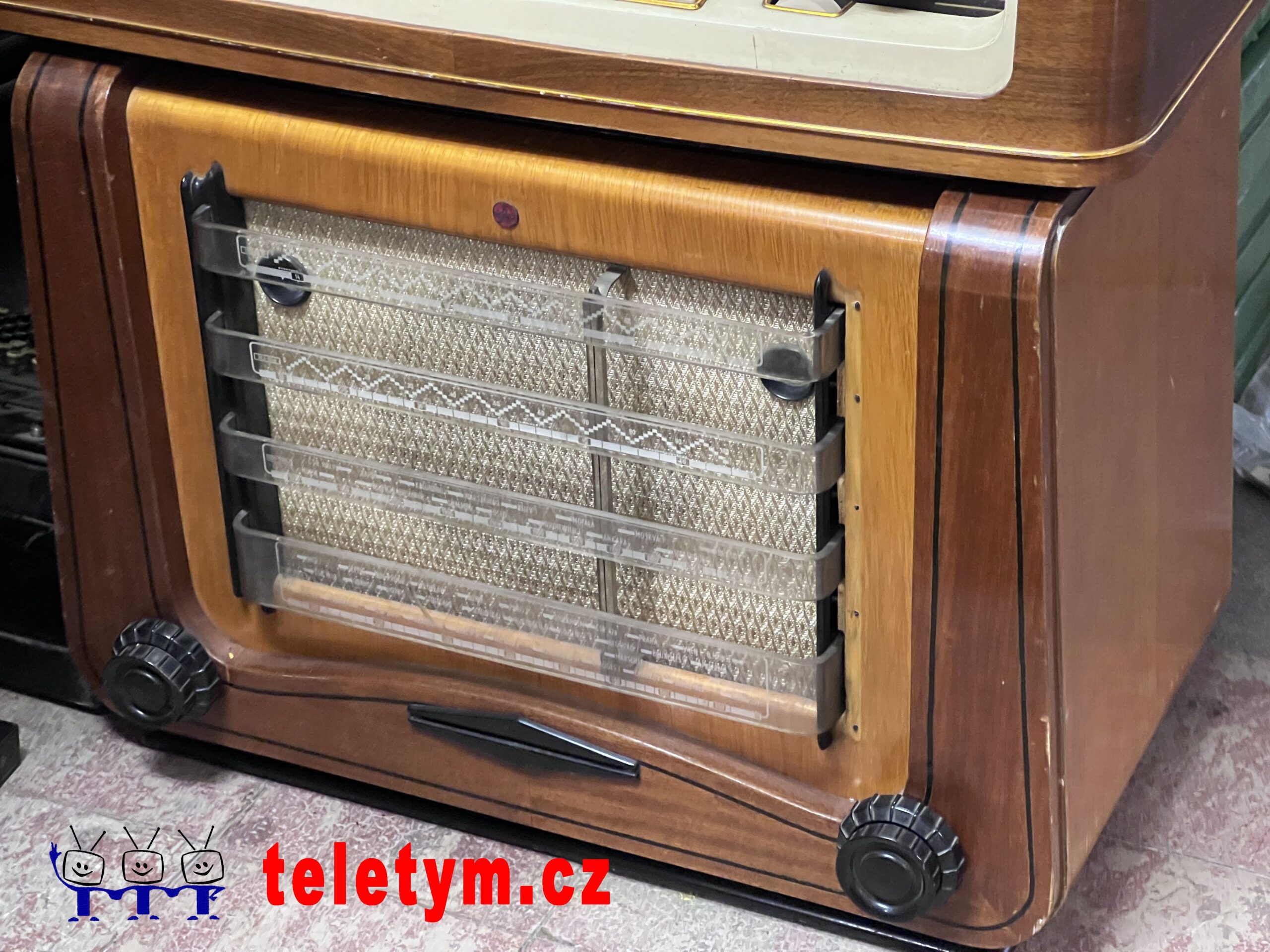

Rádia mají dřevěnou, nejčastěji celodýhovanou skříň s bílými ovládacími prvky a držáky stupnic (vzácněji s černými). Z přední strany knoflíků jsou mosazné ozdobné prstence, které často chybí. Některé přijímače mají knoflíky a střed s horní stranou skříně potažený barevnou koženkou, nejčastěji v zelené, ale existuje i varianta v červenorůžové nebo hnědé barvě. Mělo by existovat i modré provedení. Na přední straně brokátu najdeme kromě stupnic vlevo magické oko, symetricky vpravo indikátor funkce, uprostřed v horní části je umístěn znak Tesla. Přijímače jsou poněkud mechanicky složité, svazky vedoucí k žárovičkám potrápily nejednoho opraváře. Častou závadou hlavně u starších sérií bývají poškozená ozubená kola převodů voliče – kombinovaná s neodbornými opravami. Přijímačů bylo vyrobené velké množství, a tak doznaly průběžně různých mechanických i elektronických změn, poslední provedení bylo nakonec označeno jako samostatný typ 623A. Hlavní změny v zapojení se týkaly zdroje (vypuštěna tlumivka) a přepracování nf koncového stupně. Některé přijímače mají odlišné stupnice (tloušťka, font).

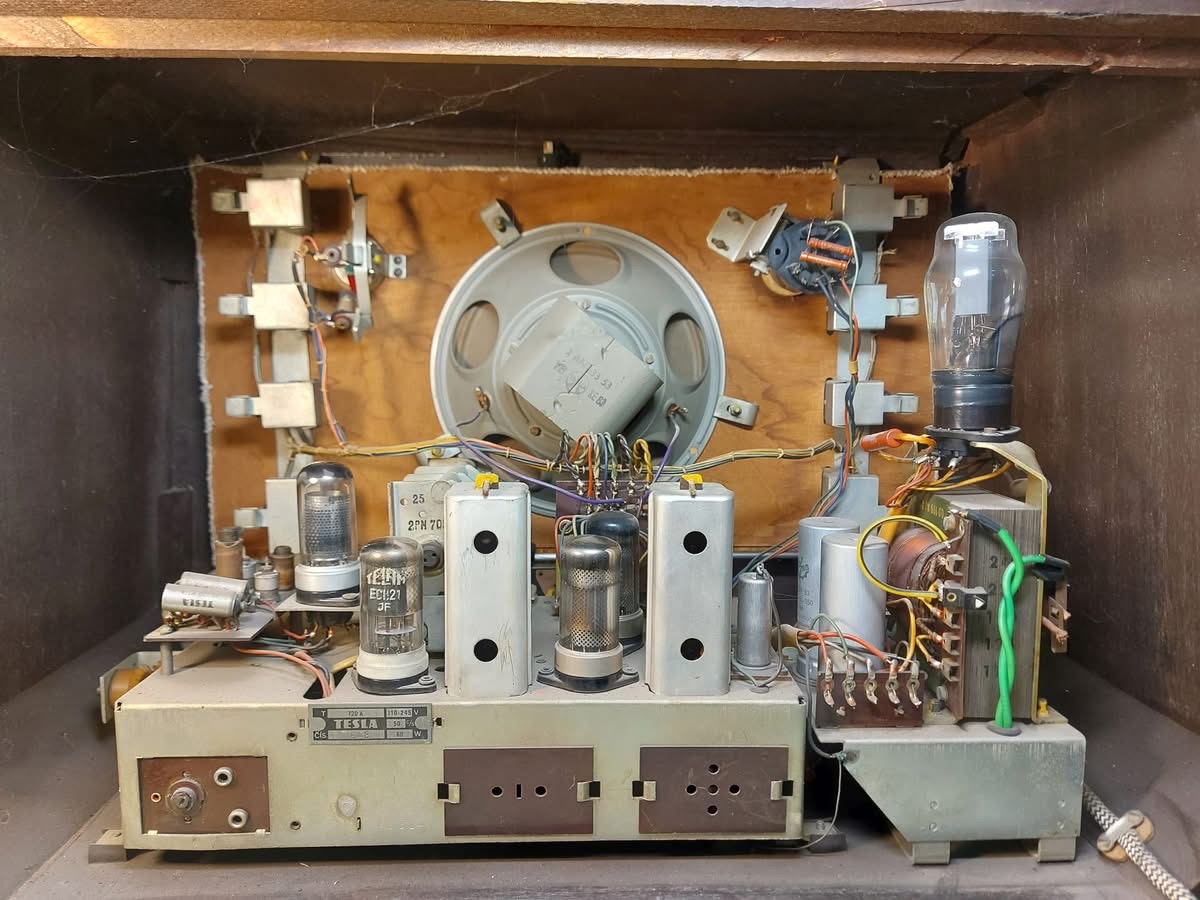

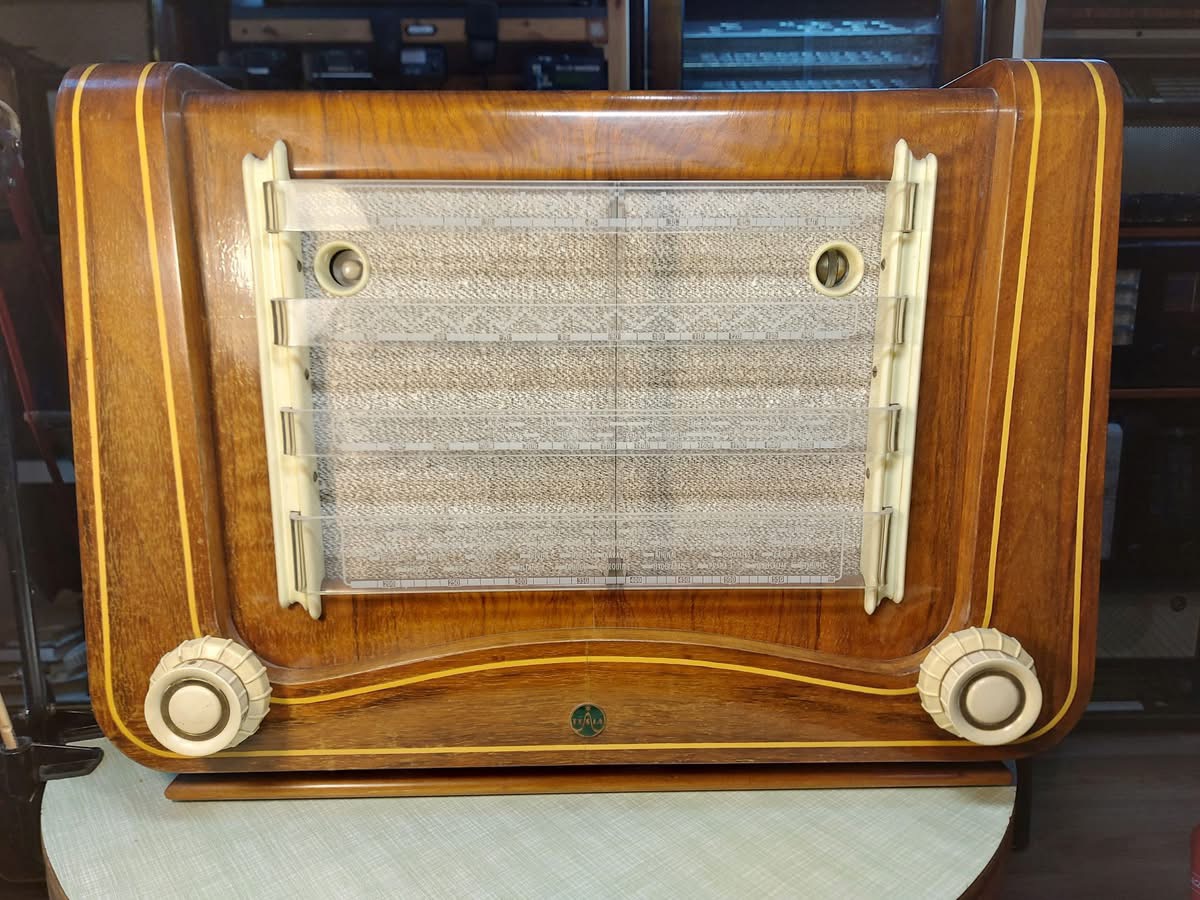

U exportního provedení 720A odpadají předvolby a s nimi i střední přepínač, kde je umístěn znak Tesla. Tento přijímač na vývoz má navíc ale vf předzesilovač s elektronkou EF22, tropická pásma a některé mají z licenčních důvodů osazený reproduktor zahraničního výrobce.
Ovládání přijímače je následující:
Levý malý knoflík: hlasitost s tahovým vypínačem sítě
Levý velký knoflík: 1. poloha – výšky, 2. poloha – široké pásmo, 3.
poloha – střední pásmo, 4. poloha – úzké pásmo, 5. poloha – hloubky
Pravý malý knoflík: vlnový přepínač – KV1, KV2, SV, DV, GRAMO
standard, GRAMO mikro (zařazena navíc tlumivka pro úpravu zesílení a nf
vazby)
Střední přepínač (volič místních vysílačů): uprostřed – manuální
ladění; levá krajní poloha – levá část středovlnné stupnice, tj. 1538 až
896 kHz; levá poloha – pravá část středovlnné stupnice tj. 909 až 519
kHz; pravá poloha – dlouhé vlny 300 až 188 kHz
Indikátor symetricky k magickému oku při manuálním ladění – nesvítí
(svítí stupnice zvoleného rozsahu), při předvolbě svítí – žlutě, při GRAMO
vstupu standard – zeleně, při GRAMO vstupu mikro – červeně

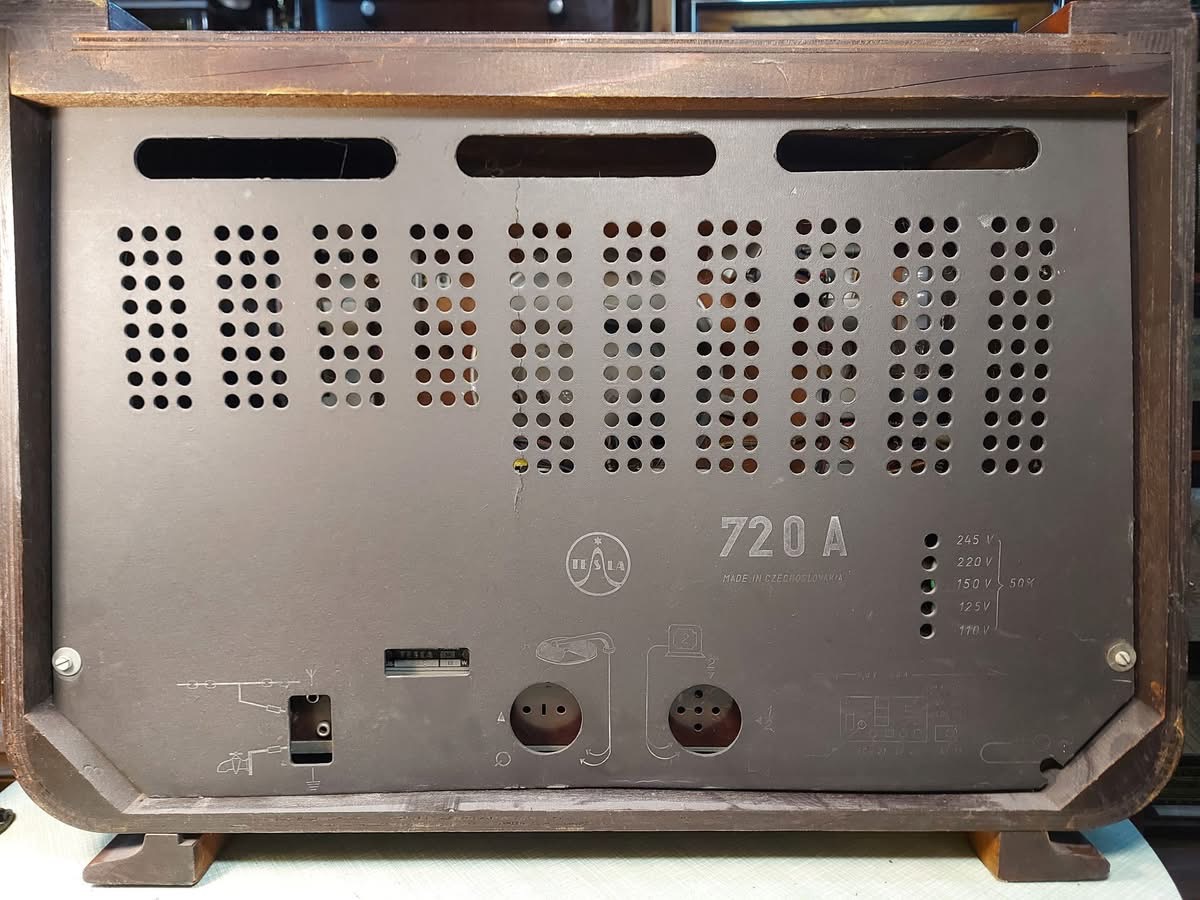

Jednoduchý návod je nakreslen i na zadní straně přijímače.
| Typ | Nick | Rok výroby | provedení |
|---|---|---|---|
| 620A | Máj | 1955 - 56 | základní verze |
| 623A | Máj | 1956 - 57 | Poslední provedení |

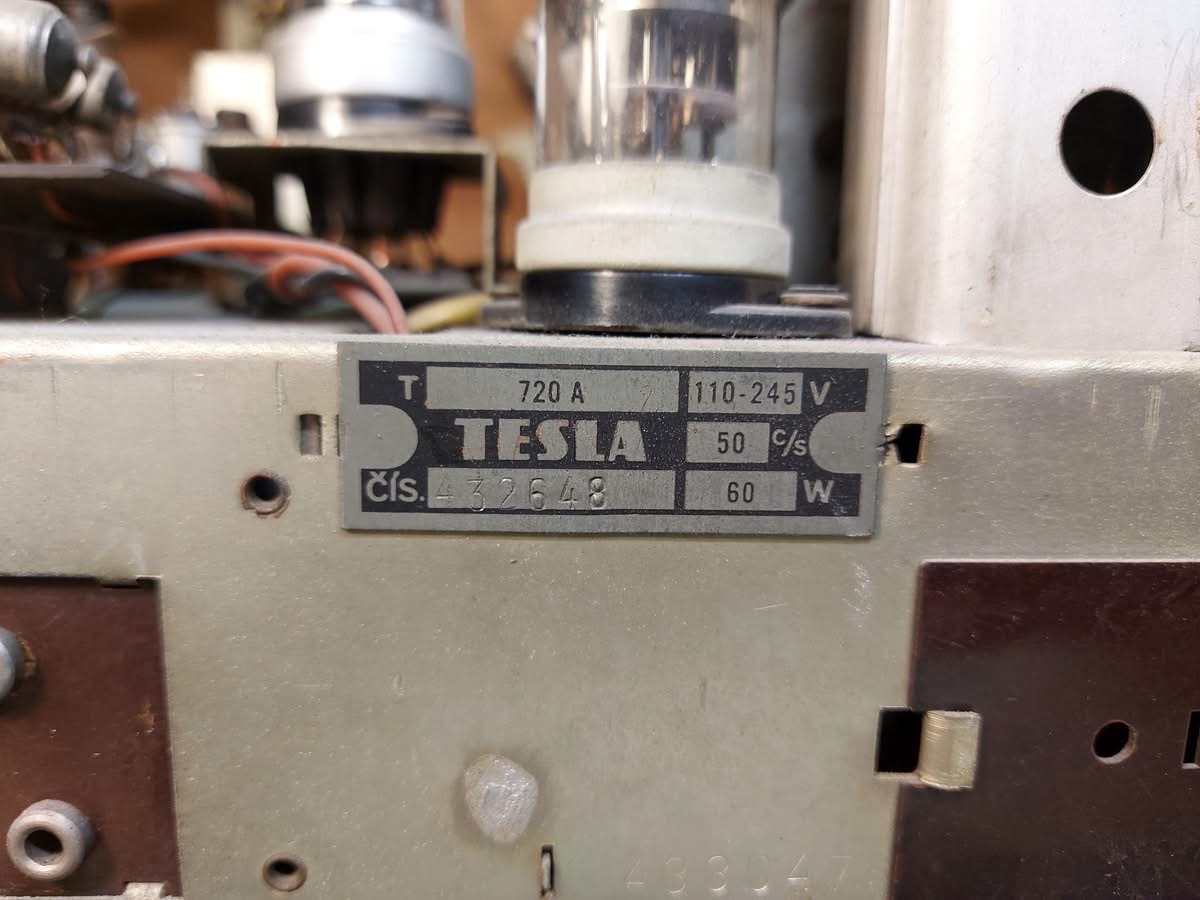

| 720A | Máj | Bez předvoleb, vývozní verze |
620A
623A
720A
