Přijímače řady Echo jsou rádia, gramorádia střední nebo vyšší třídy. Jedná se v podstatě o poslední přijímače z Bratislavy, které ještě dokázaly provedením, spolehlivostí, a také stálou kvalitou výroby, konkurovat přijímačům zahraničním. Dosud jsou oblíbené i u milovníků retra mimo sběratelskou komunitu, jelikož disponují povedeným vzhledem, VKV příjmem a příjemným zvukem. Přijímače se vyráběly poměrně dlouhou dobu, a tak se jich dotklo mnoho změn vzhledových i funkčních. Mimo jiné se měnil materiál desek plošného spoje, patic, barvy stupnice, její potisk, reproduktory, odpadly ukazatele nastavení korekcí (změna potenciometru) a další. Tento přijímač byl později přepracován a zjednodušen, a tím vznikla následující řada Teslaton. Z tohoto přijímače také konstrukčně vychází menší řada Poézia.

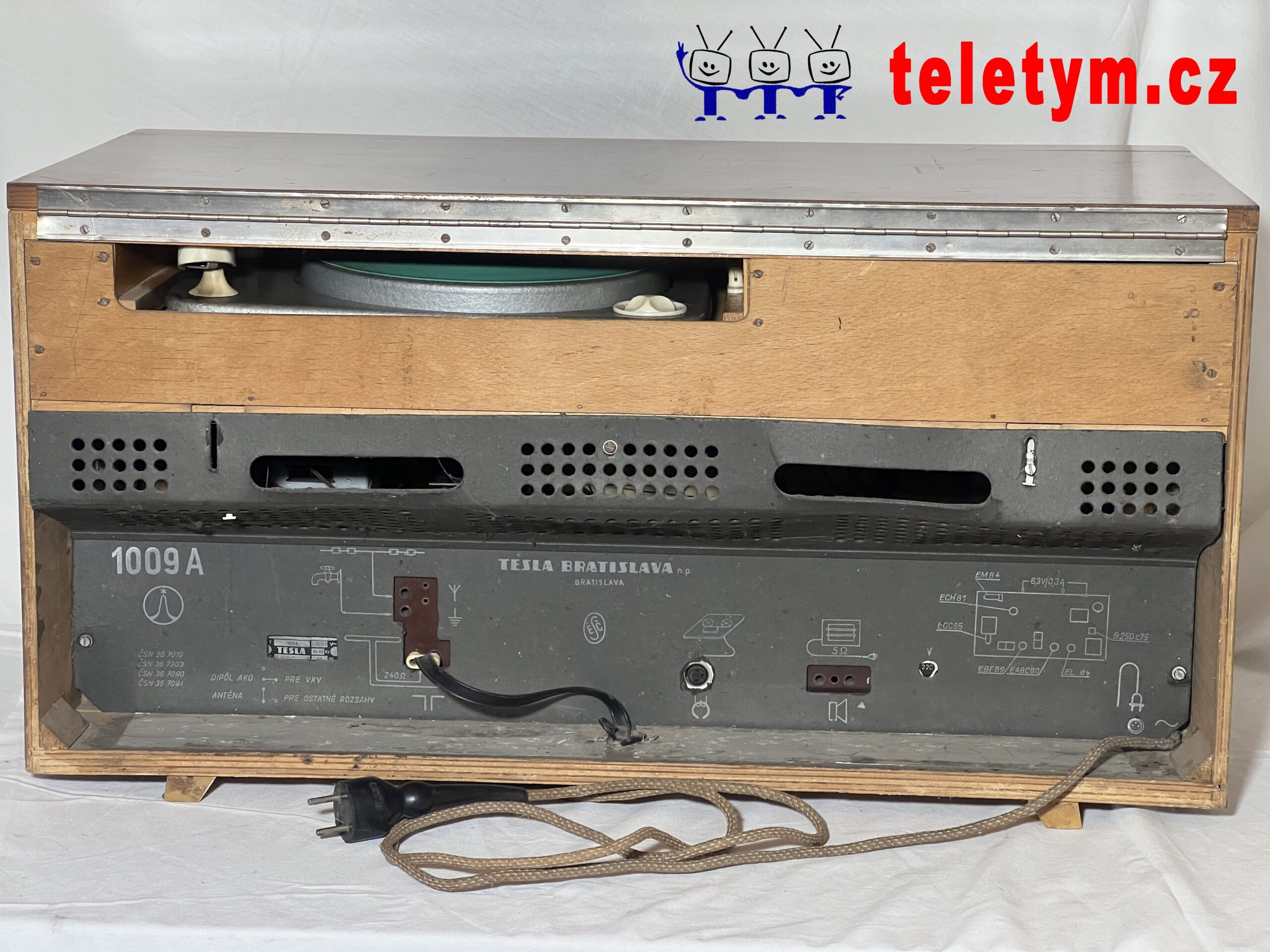

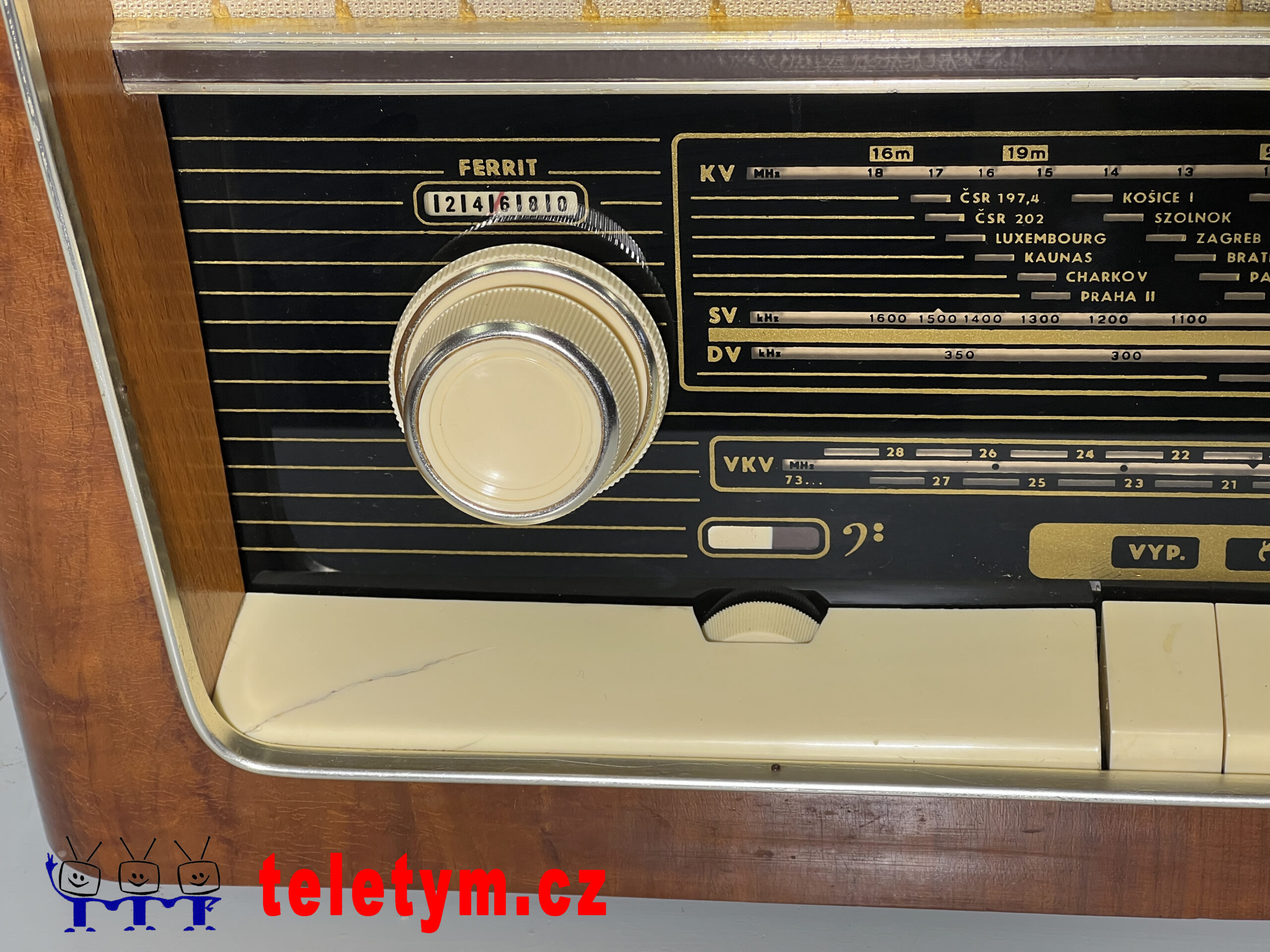

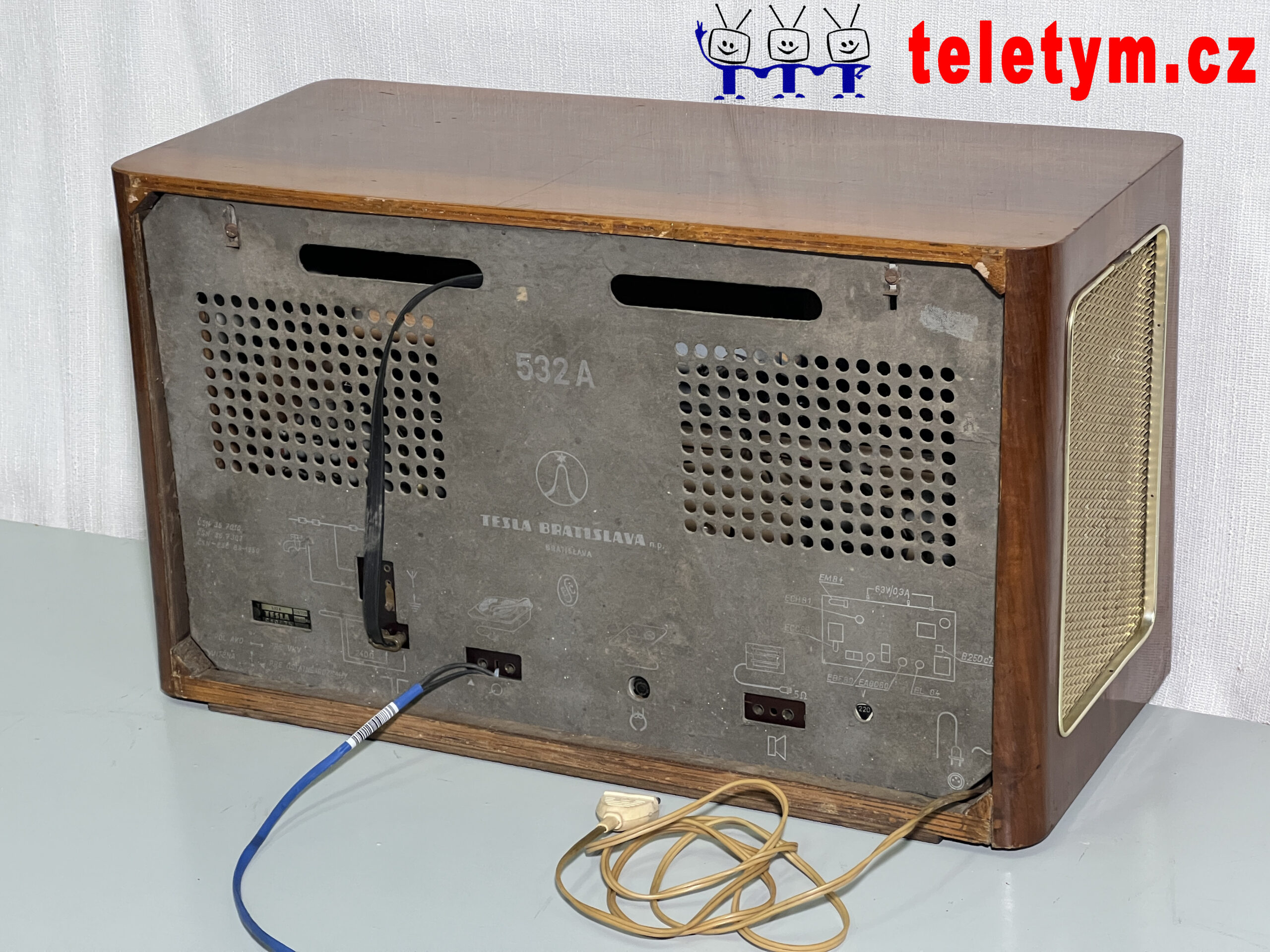

Skříň přijímače je dřevěná, dýhovaná, podle provedení. Šasi je poměrně robustní, se vsazenou deskou plošného spoje a vertikálně uloženou VKV jednotkou. Přepínání rozsahů je klávesové, rozdělené ladění AM-FM, avšak ladění je pomocí společného jednoho knoflíku a zvláštní spojky v závislosti na stlačeném rozsahu. Přijímač má dokonce i oddělené tlačítko na provoz s magnetofonem. Stupnice je zde větších rozměrů, nad knoflíky se nalézá indikace natočení i funkce feritové antény a indikátor vyladění (magické oko). V její dolní části najdeme korekce – basy a výšky. Naopak v horní části nás upoutá přepínač REČ-BAS-ORCH (úprava korekcí) a FERRIT (vypínač feritové antény). Reproduktor je zpředu oválný 200×150 mm a dvojice výškových o průměru 100 mm. Zadní stěna je klasicky papírová, uvnitř skříně je VKV dipól, na zadní straně najedeme kromě klasických přípojek (anténa, zem, gramo, repro) i navíc DIN pro magnetofon a přepínač antén.

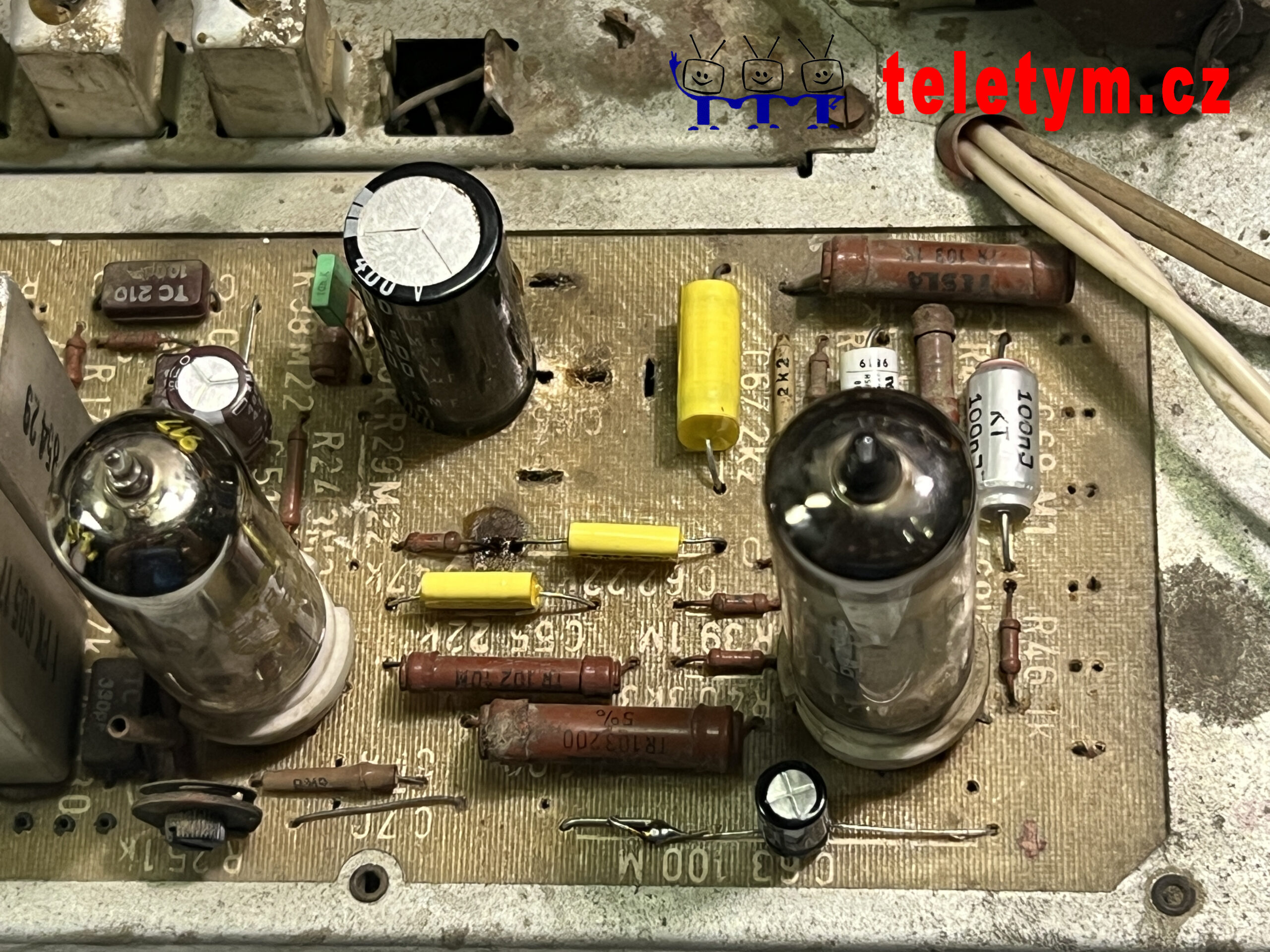

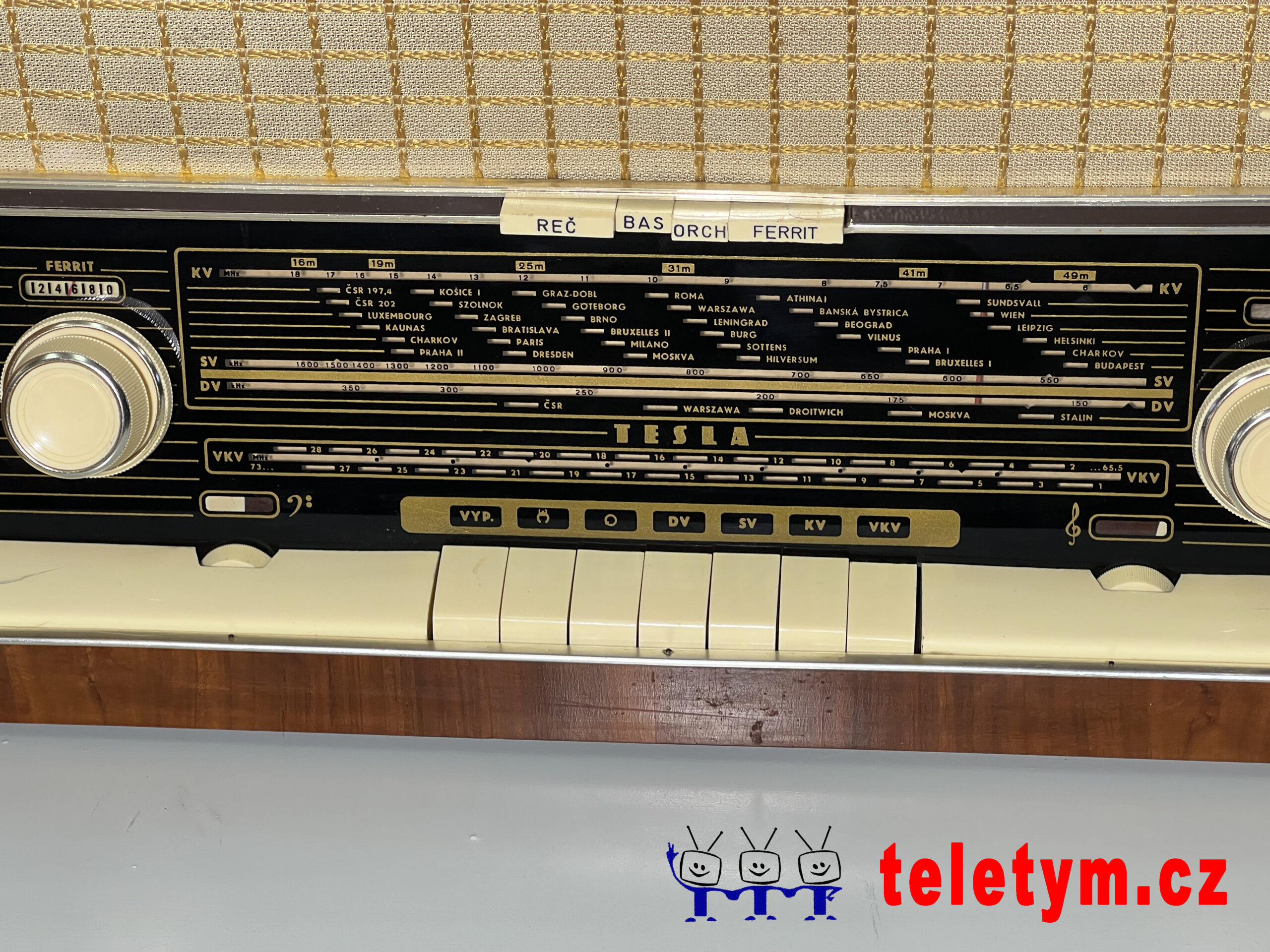

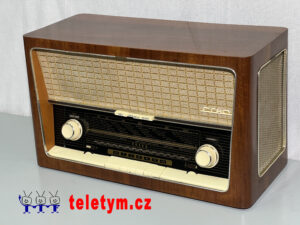

Echo 532A – Základní provedení přijímače. Skříň v tmavých barvách v několika možných odstínech dýhy. Starší rádia mají plastový nápis ECHO na brokátu a ukazatele korekcí (novější modely mají nápis ECHO na stupnici). Nejnovější přijímače by měly mít odlišné knoflíky. Používaly se jak gumové žluté, tak opletené síťové šňůry. Zvláštností je plošný spoj s potiskem osazených spučástek – je uvedeno jak číslo ve schématu, tak i hodnota. Toto je vcelku neobvyklé, ale zas přínosné při opravě a orientaci na desce. Varianta 532A-3 pro vývoz má FM v normě CCIR.

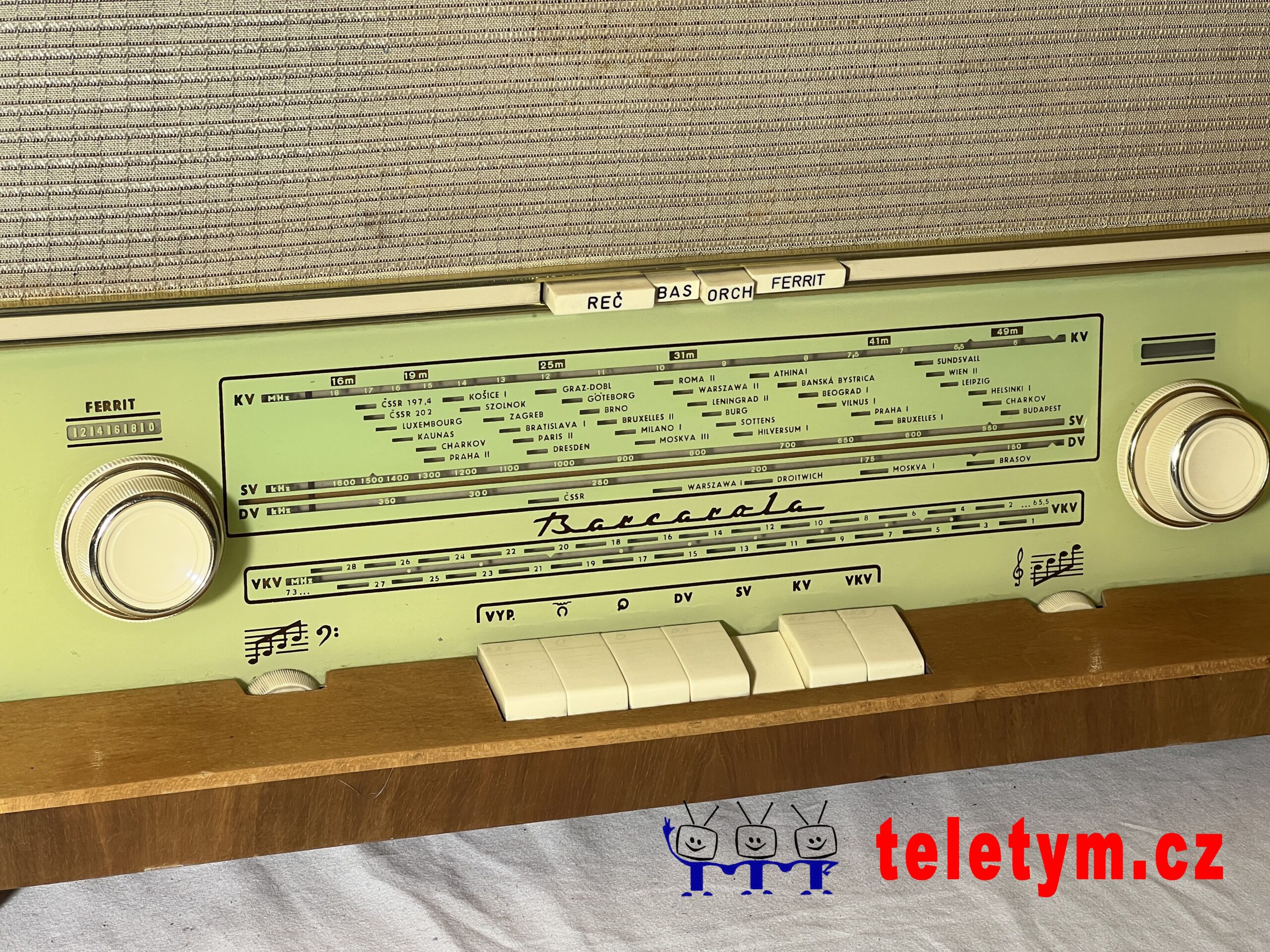

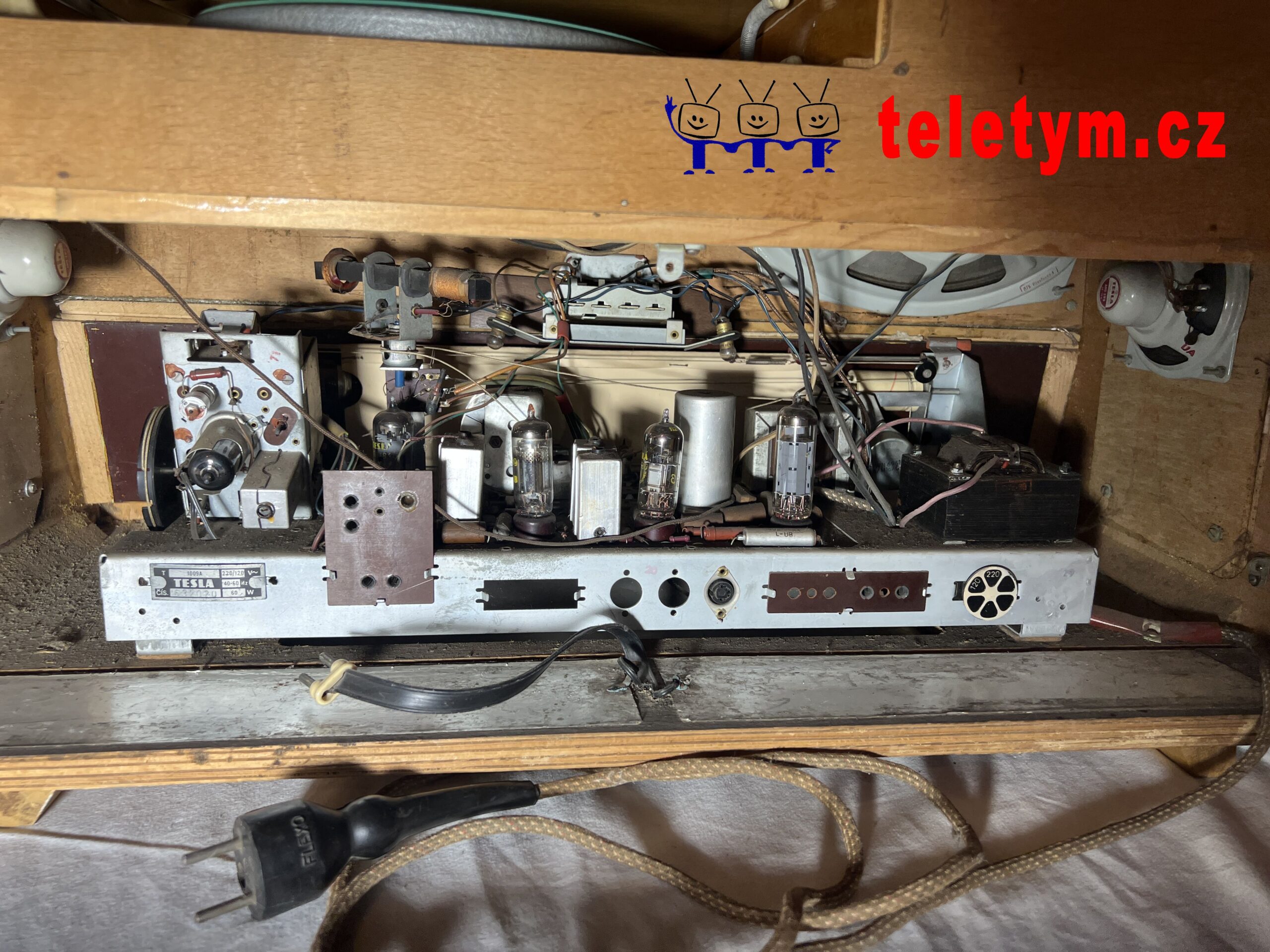

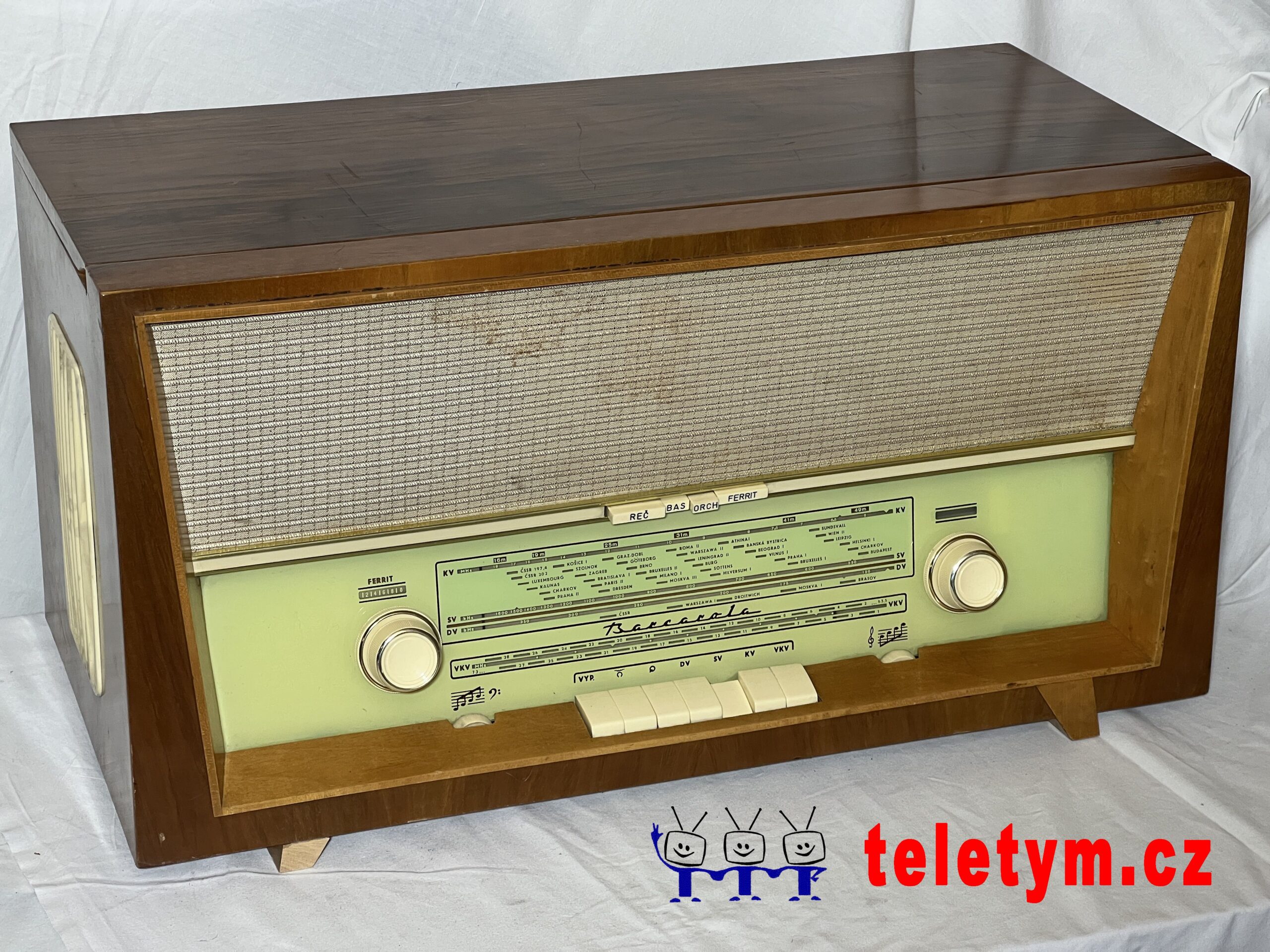

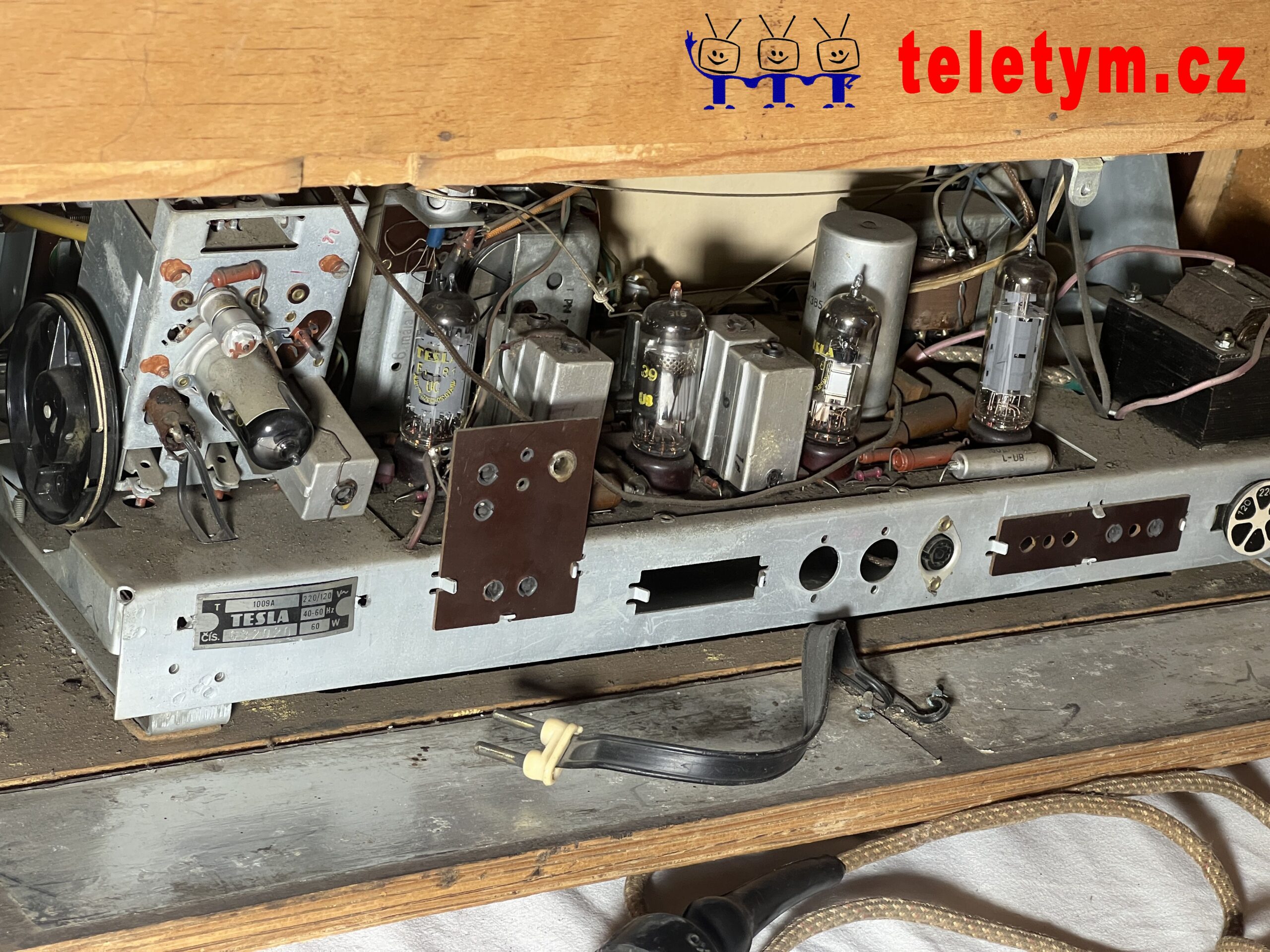

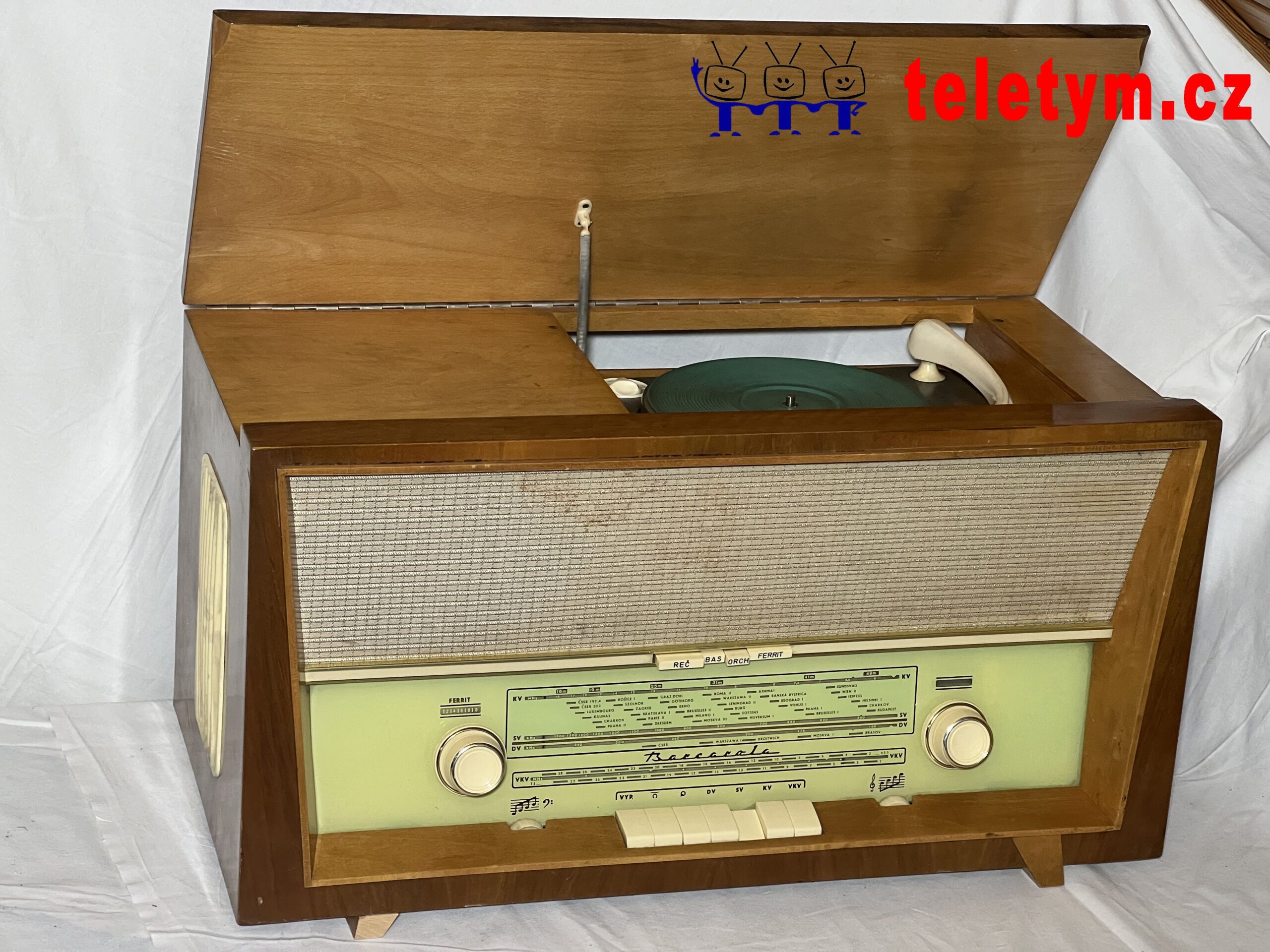

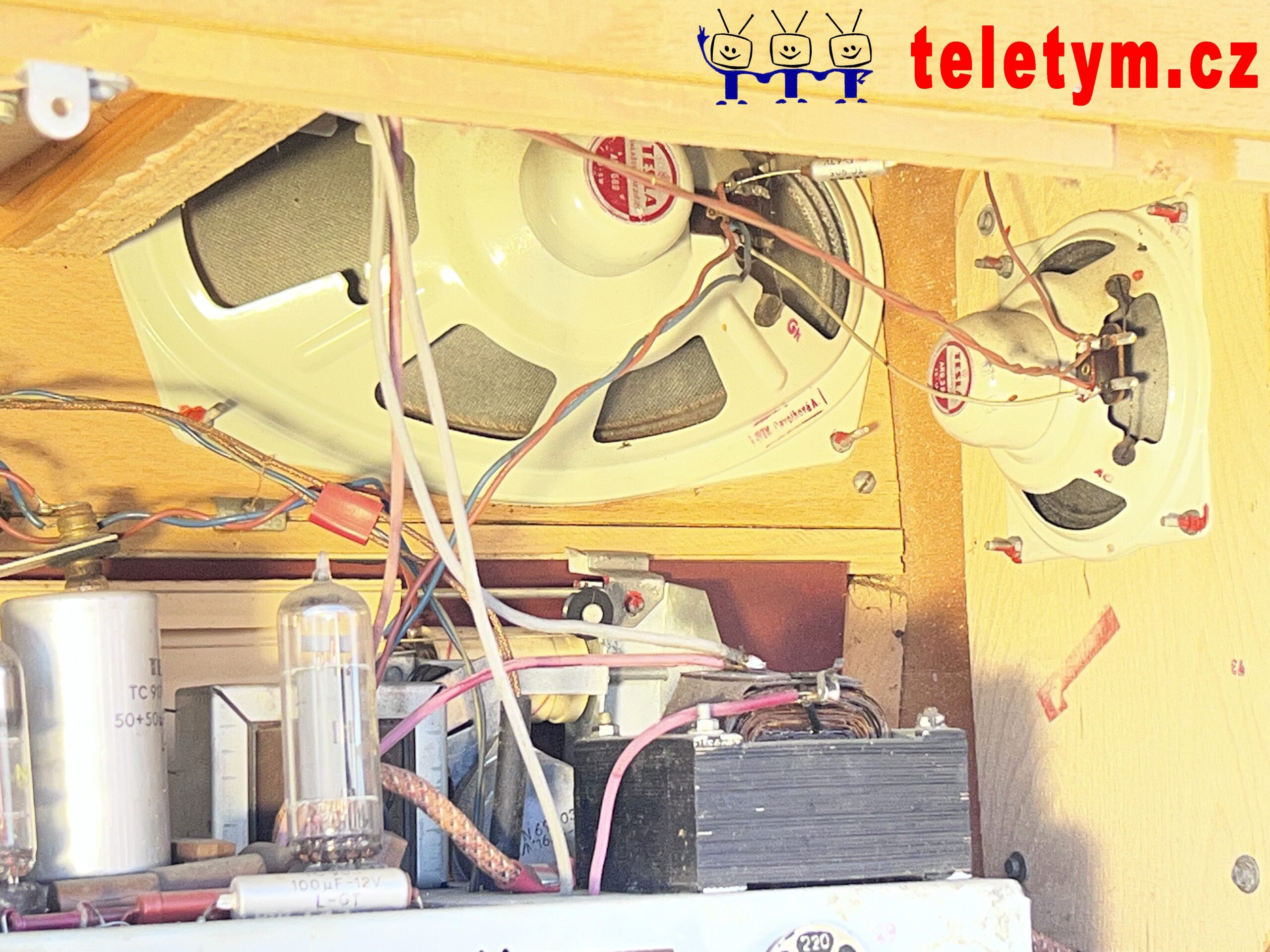

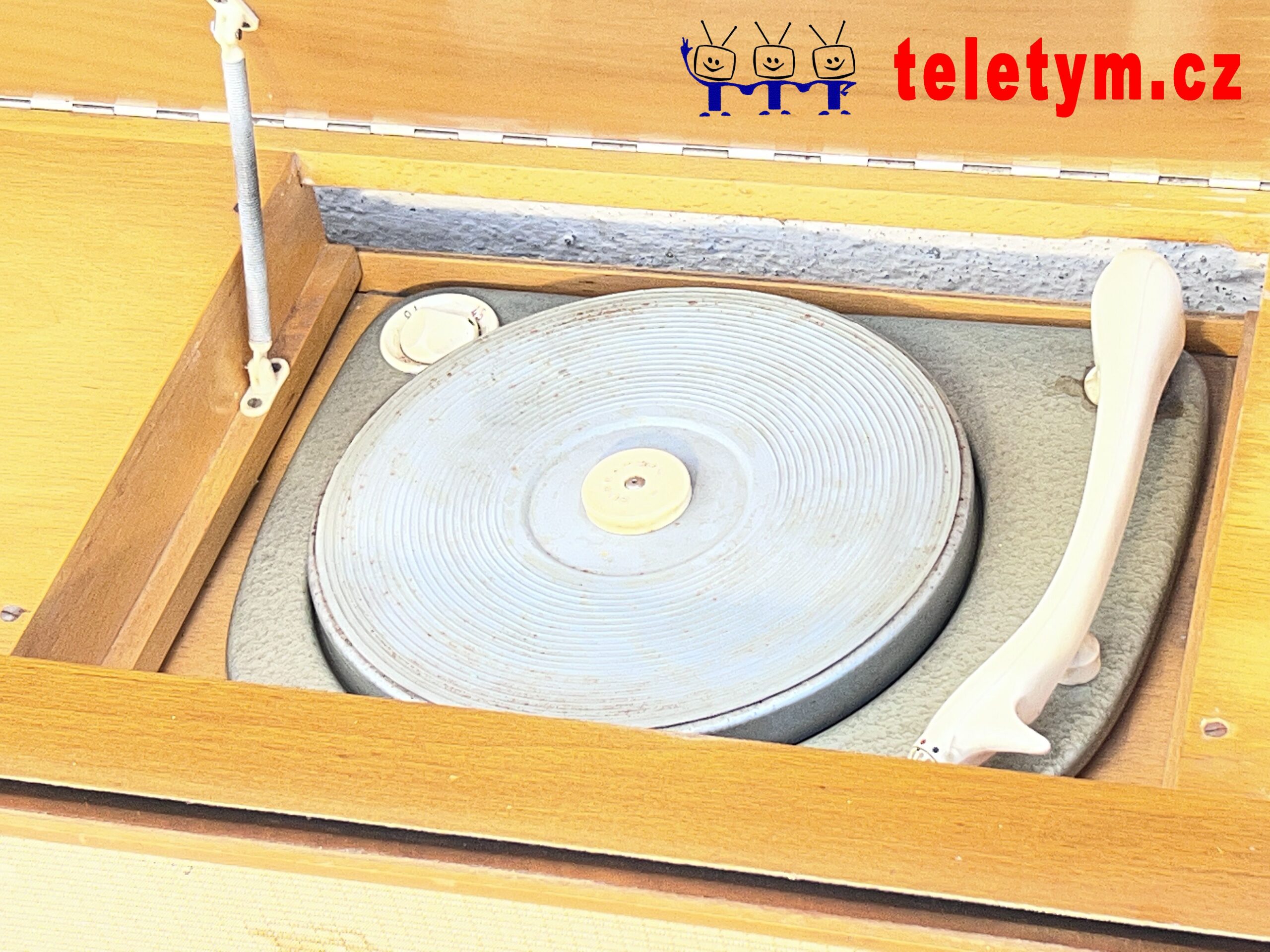

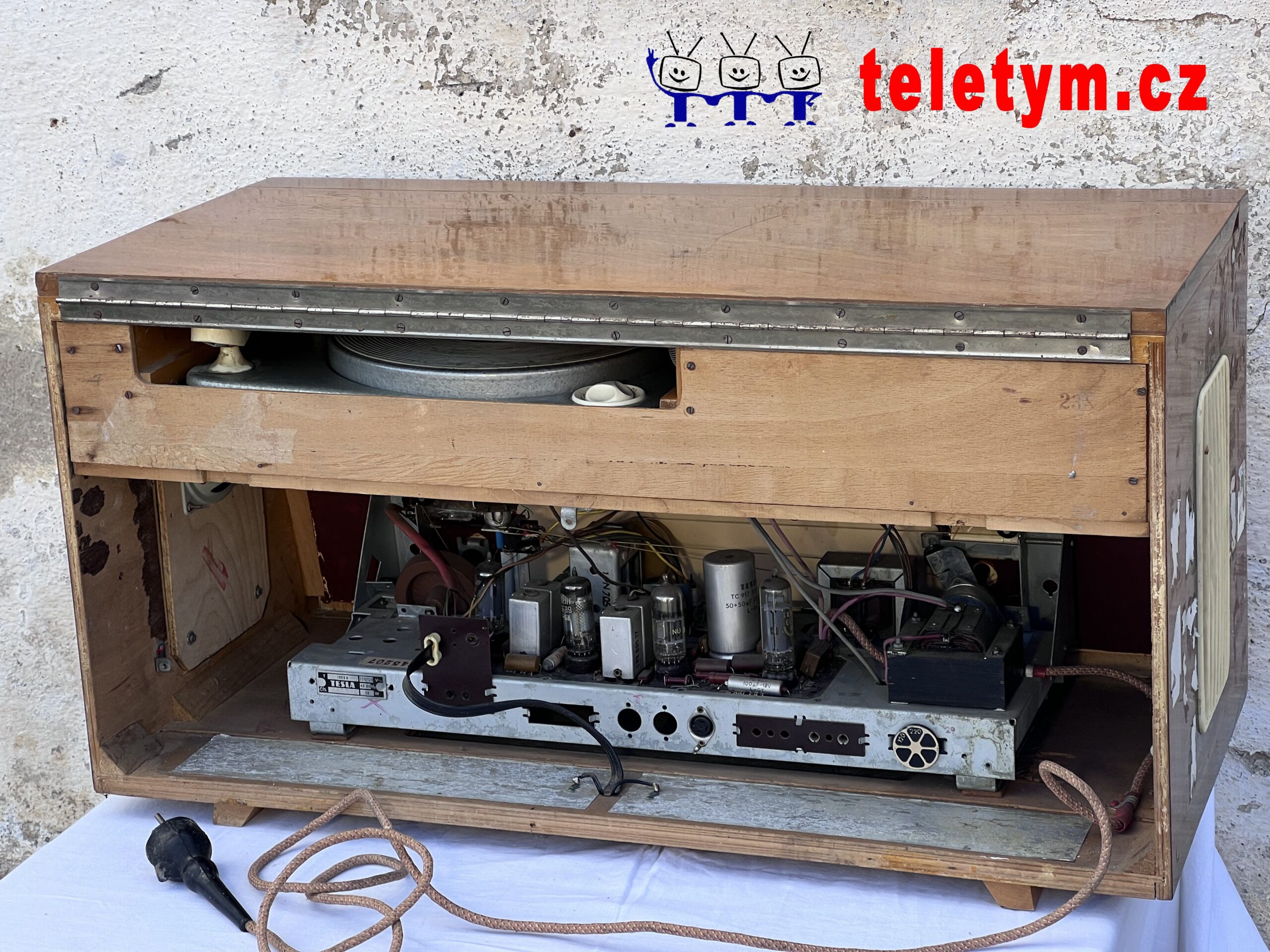

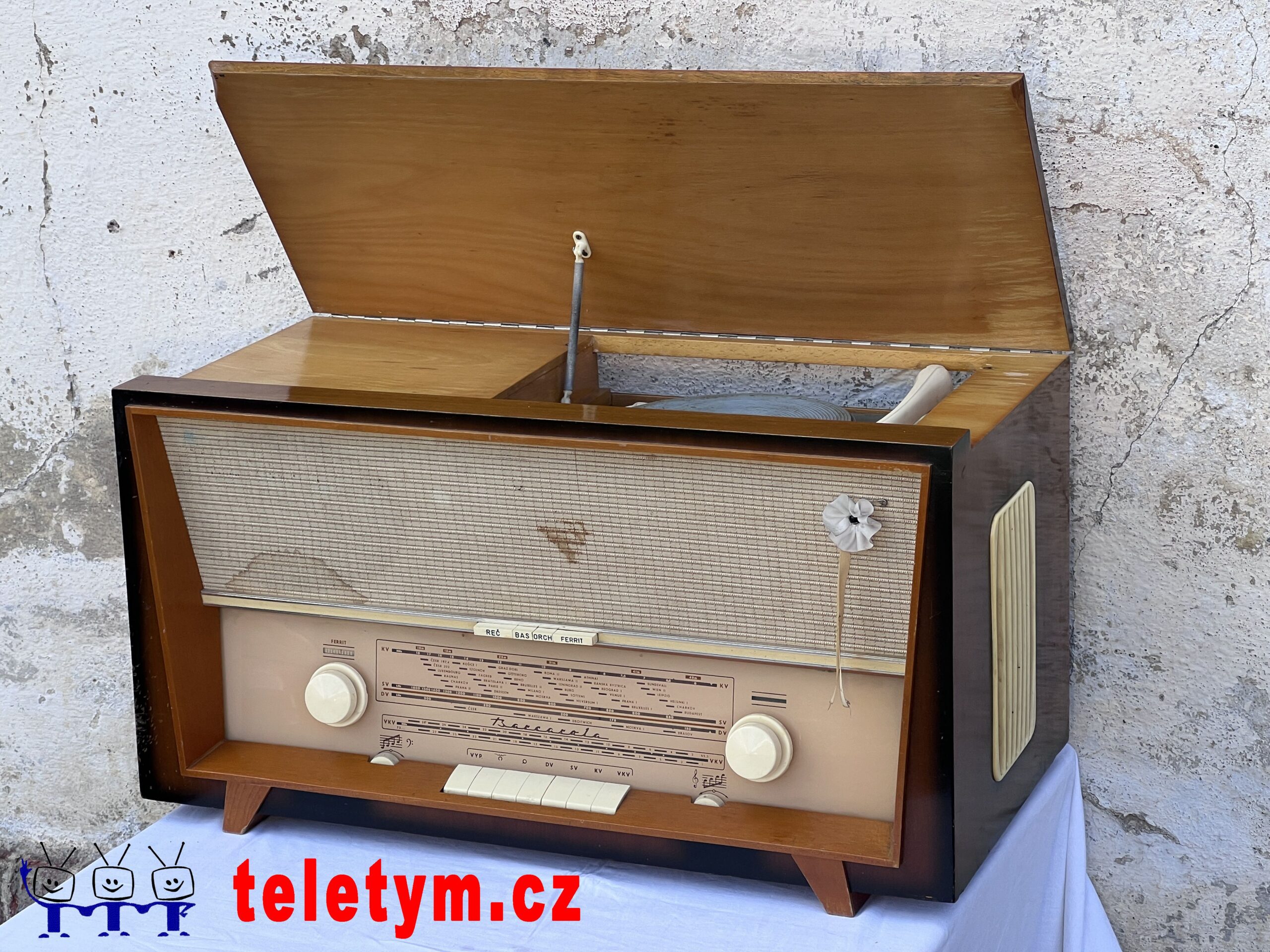

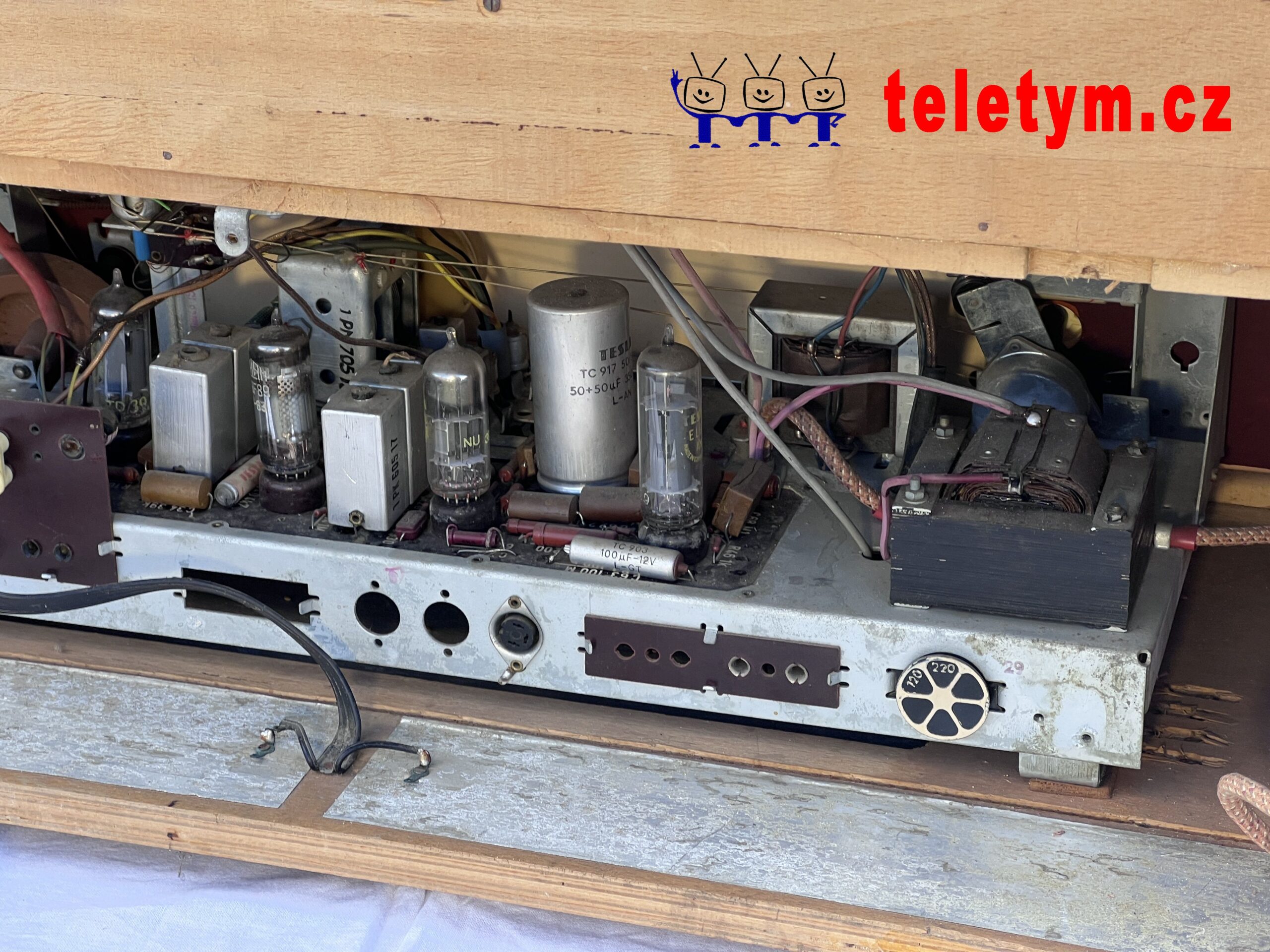

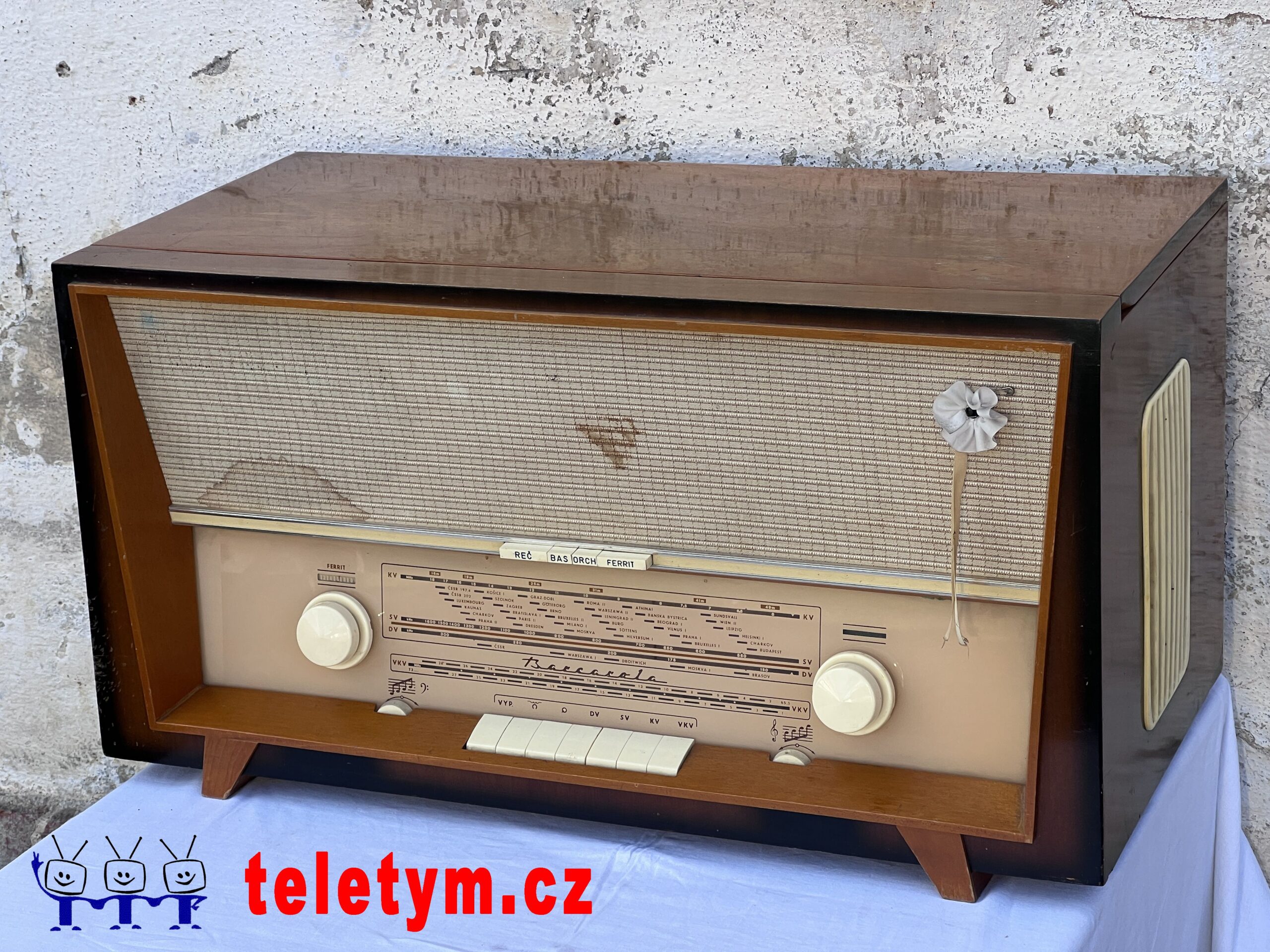

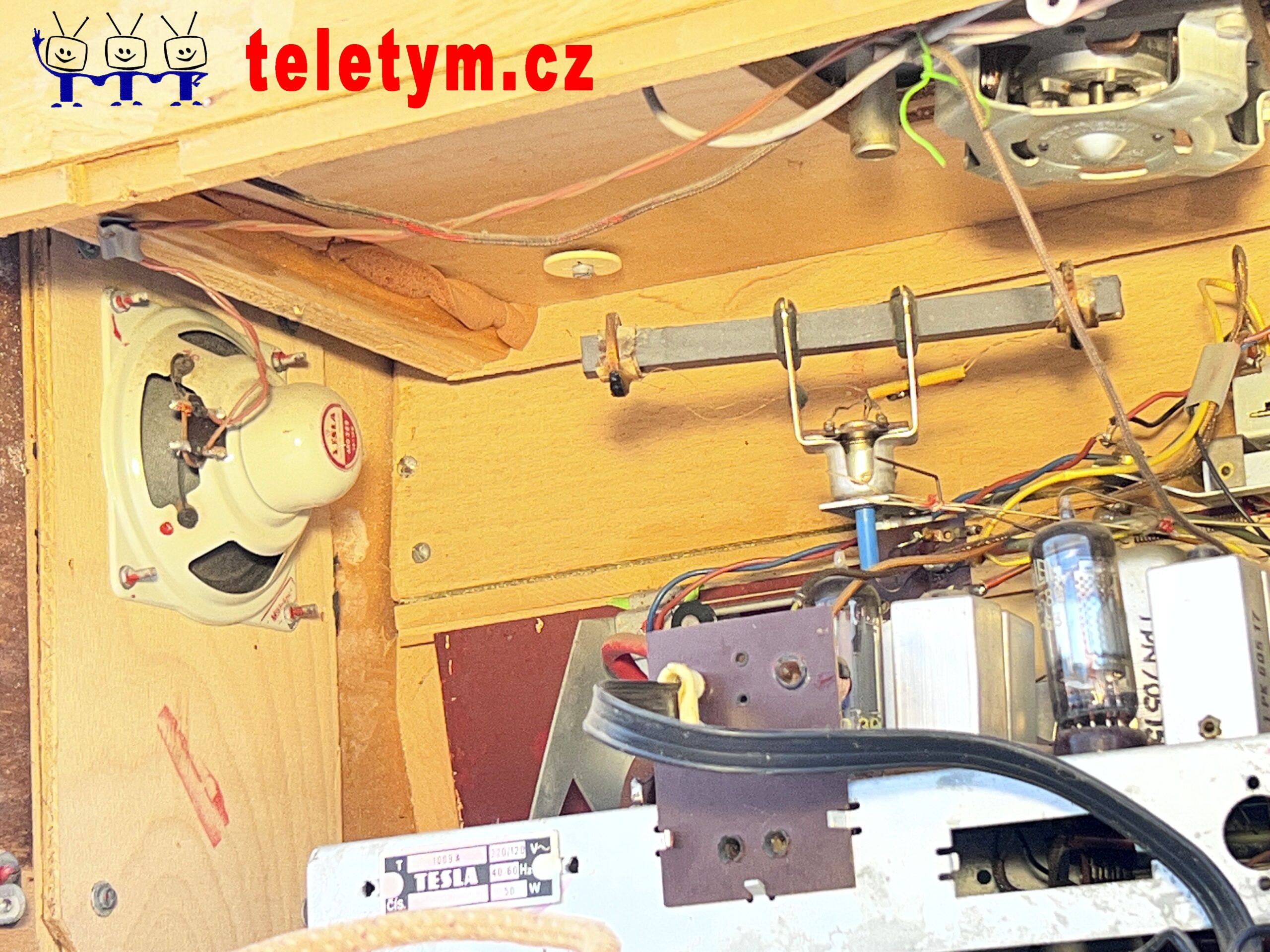

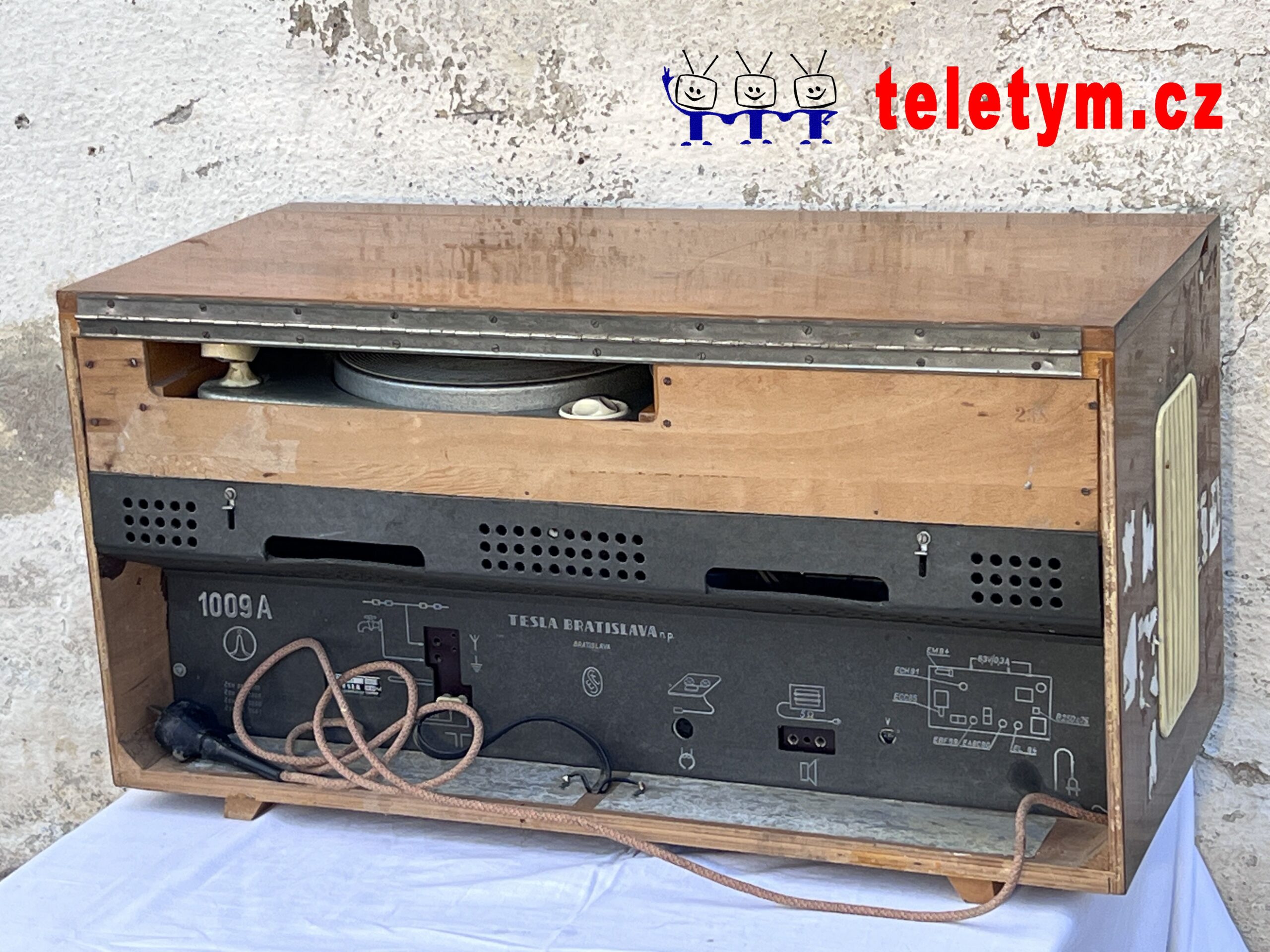

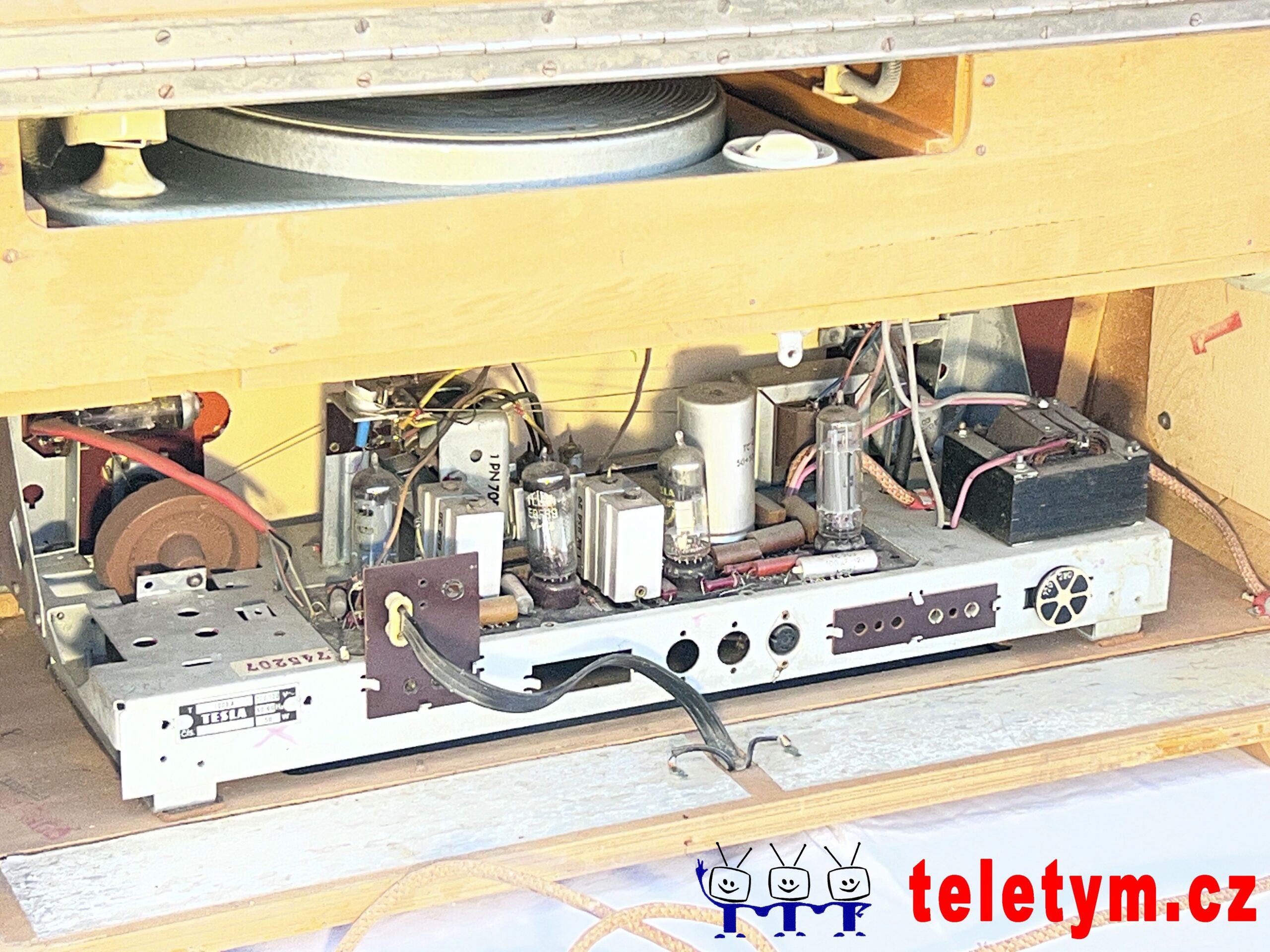

Barcarola 1009A – Je gramorádio odvozené od přijímače 532A. Osazeno je klasické šasi H21. Bylo vyráběné v několika barevných variantách a provedení stupnic: (zelená, béžová, černá). Skříň existovala i s bílým olemováním a jinou variantou brokátu a knoflíků. Neduhem Barcaroly je časté odpadávání dýhy na nožičkách. Varianta 1009A-3 pro vývoz má FM v normě CCIR.
Supraphon LE680 – Je skříňová varianta Barcaroly 1009A, avšak byla vyráběna pouze s černou stupnicí. Reproduktory jsou zde osazeny tři, a to vyzařující dopředu. Jeden je o průměru 203 mm a dva 100 mm. Součástí gramorádia je uzamykatelná diskotéka s přihrádkami na desky. Vyrobené kusy ve Vráblích začínají výrobním číslem 3…
Přesun LE680 do Tesly Vráble – V Tesle Vráble se na začátku 60. let vyráběly ústředny první generace. Ty však technicky dožily a trh se jimi nasytil. Nový typ ústředen byl teprve ve vývoji, a z tohoto důvodu neměli pracovníci ve Vráblích v roce 1964 co vyrábět.
Na základě rozhodnutí Ministerstva všeobecného strojírenství proto došlo k přesunu výroby Dorisu z Přelouče a hudebních skříní z Litovle. Tyto výrobky se začaly kompletovat v uvolněných prostorech po ústředně DU. Dřevěné skříně vyráběl závod Mier v Uhrovci.
Zdroj: Inovácie Tesla Vráble, Kolektív Autorov 2013
Echo Stereo 535A – Jedná se o přijímač bez stereofonního dekodéru, tudíž jeho využití dává smysl pouze s připojeným externím stereofonním gramofonem. Přijímač využívá stejný základ jako 532A Echo, avšak druhý kanál je realizován oddělenou reprosoustavou (lze zvolit, který bude pravý a levý). NF část je logicky jiná než u 532A, avšak jsou osazeny koncové elektronky ECL82. Síťová část je posílena silnějším transformátorem s chladičem a dvojicí usměrňovačů. Pravý knoflík je dvojitý a jedna z jeho částí ovládá stereováhu. Přepínač BAS byl nahrazen vypínačem feritové antény, a ten zase přepínačem STEREO (/mono).

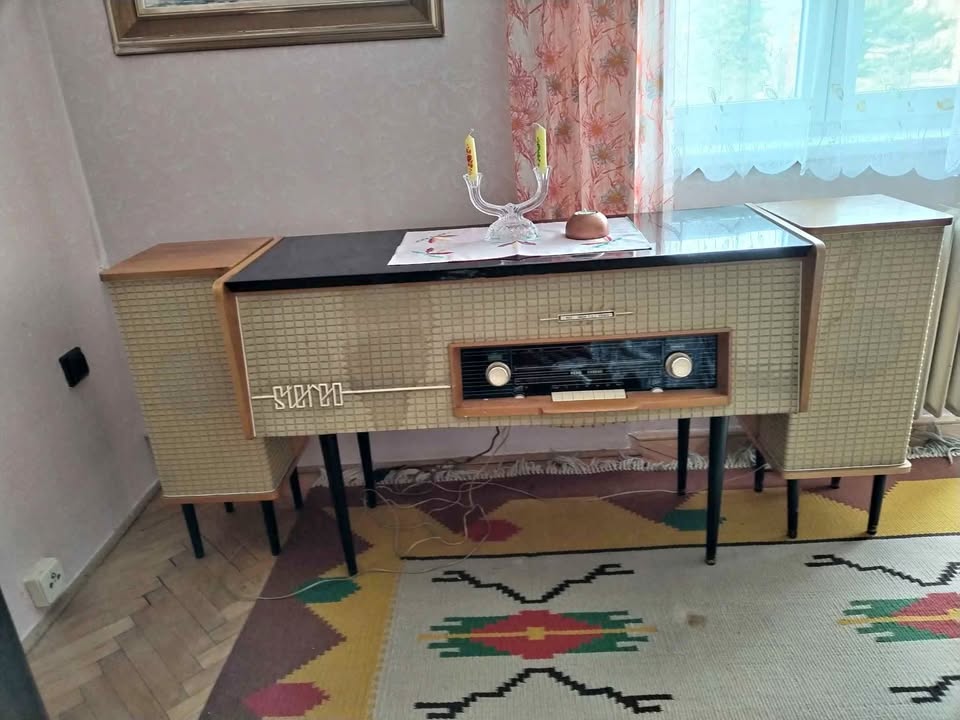

Stereo 1112A – Je skříňové gramorádio s šasi Echo Stereo 535A, ale s osazeným stereofonním gramofonem HC302. Přijímač je luxusního provedení na nožičkách s oddělenými reproduktorovými skříněmi osazenými reproduktory o průměru 203 a 100 mm. Zmíněné nožičky bohužel často chybí. Skříň má na brokátu nápis STEREO a ozdobný lem okolo přepínačů, taktéž z umělé hmoty. Toto gramorádio bývá často vyhledáváno ať pro svůj líbivý vzhled nebo kvalitní zvuk díky korekcím a reproduktorovým soustavám.
Koncert 1012A – Je stolní variantou Sterea 1112A, ale s rozdílným osazením detekční a koncové elektronky. Dvojice externích reprosoustav taktéž obsahuje reproduktory o průměru 203 a 100 mm.
| Typ | Nick | Rok výroby | provedení | Závod |
|---|---|---|---|---|
| Mono | ||||
| 532A | Echo | 1960 - 64 | rádio | Bratislava |
| 532A-3 | Echo | Pro vývoz | VKV CCIR | |
| 1009A | Barcalora | 1961 - 64 | stolní gramorádio | Bratislava |
| LE680 | 1962 - 64 | gramorádio | Litovel, Vráble | |
| Stereo | ||||
| 535A | Echo stereo | 1962 - 63 | rádio | Bratislava |
| 1112A | Stereo | 1962 - 63 | stojanové gramorádio | Litovel |
| 1012A | Koncert | 1963 - 64 | stolní gramorádio | Bratislava |
| Typ | Nick | Osazení |
|---|---|---|
| 532A | Echo | ECC85, ECH81, EBF89, EABC80, EL84, EM84 |
| 1009A | Barcalora | ECC85, ECH81, EBF89, EABC80, EL84, EM84 |
| LE680 | ECC85, ECH81, EBF89, EABC80, EL84, EM84 | |
| 535A | Echo stereo | ECC85, ECH81, EBF89, 6B32, ECC83, 2xECL82, EM84 |
| 1112A | Stereo | ECC85, ECH81, EBF89, 6B32, ECC83, 2xECL82, EM84 |
| 1012A | Koncert | ECC85, ECH81, EBF89, EAA91, ECC83, 2x ECL86, EM84 |
| Klávesa | Funkce | Zapojení |
|---|---|---|
| REČ | zdůraznění výšek | odpojen potenciometr basů |
| BAS | zdůraznění hloubek | úprava nf. vazby |
| ORCH | rovná chrakteristika | vyřazení funkce tlačítek REČ a BAS |
| FERRIT | vypínač feritové antény |
