Co o Astře píše dobový prospekt:
,,Menší typ nové vývojové řady televizorů, která využívá zcela nového zapojení a nových elektronek. Má obrazovku o úhlopříčce 43 cm, která tak poskytuje velikost obrazu 35×26 cm. Pracuje na principu superhetu, jehož ladicí část má 12 polohový volič kanálů a používá kaskádového zapojení elektronky PCC84. Na mezifrekvenčním zesilovači jsou použity speciální pásmové filtry zcela nové konstrukce. Obrazová detekce je provedena vakuovou diodou, což má vynikající vlastnosti na kvalitu obrazu. Účinné automatické řízení zesílení umožňuje jakostní příjem i ve značných vzdálenostech od vysílače.

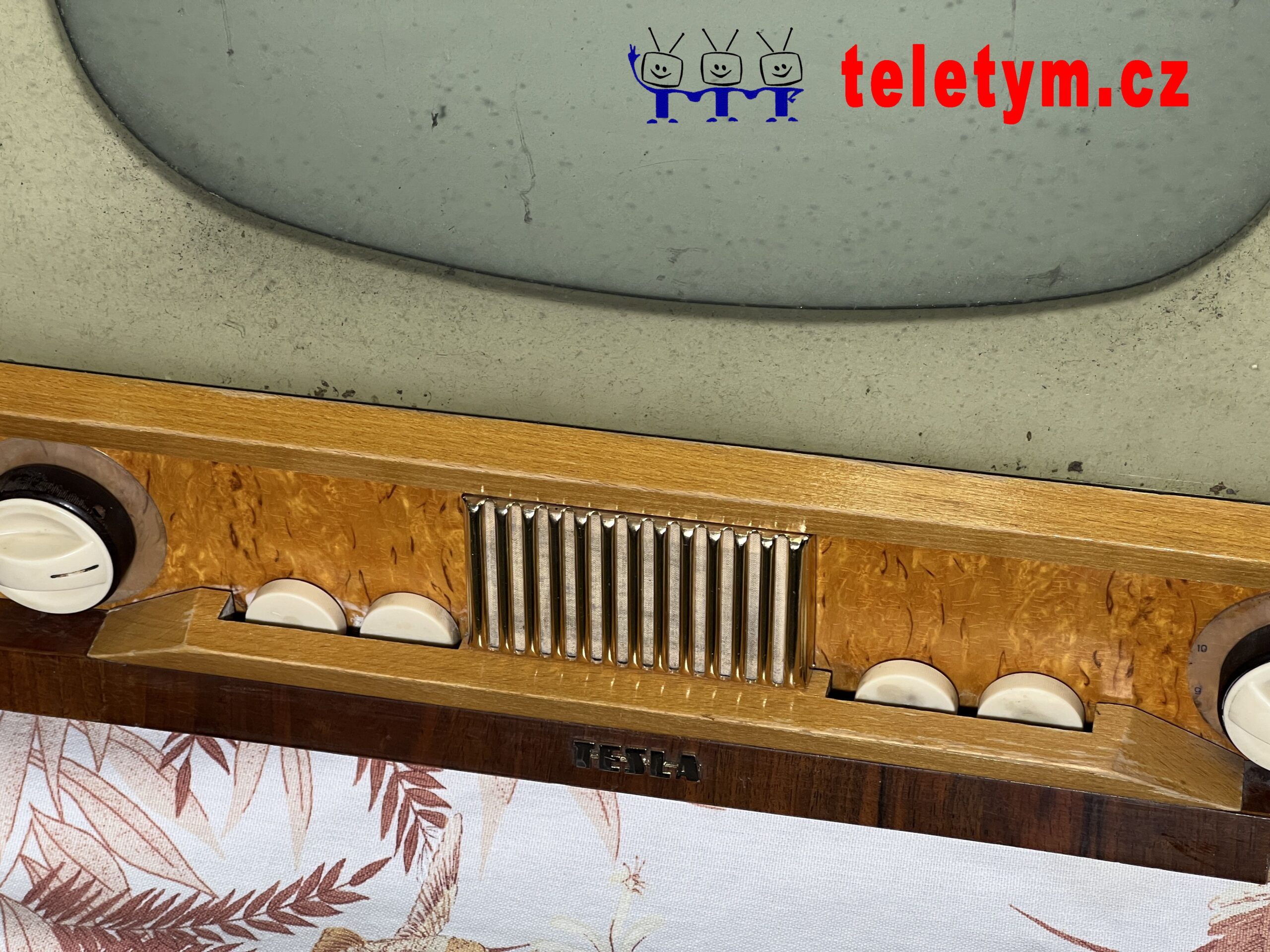

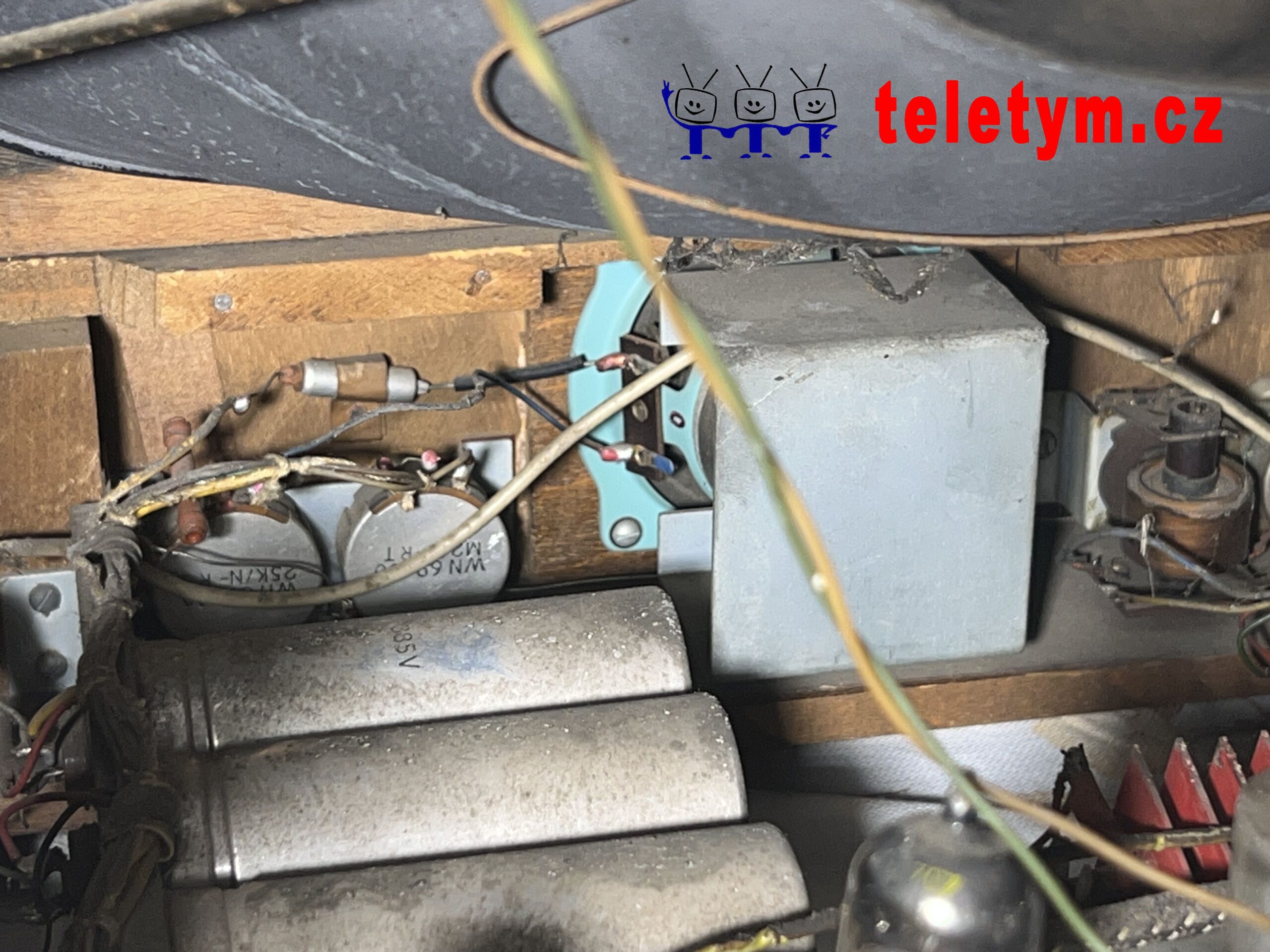

Rozkladová část využívá pro svislé vychylování multivibrátoru a pro řádkový rozklad sinusového oscilátoru, řízeného elektronickým setrvačníkem. Nf cívky kreslí obraz zcela bez geometrického zkreslení. Vysoké napětí 14 kV poskytuje velmi jasný obraz. K pohodlnému řízení jasu a hlasitosti reprodukce z místa diváka je vyvedeno dálkové ovládání. Synchronizační obvody a kontrast je velmi stabilní a řízení na dálku není nutné. Nf část spolu se dvěma reproduktory, z nichž výškový je vpředu pod obrazovkou a hloubkový v boku skříně, zlepšují oproti dřívějším typům reprodukci, zvláště ve vysokých tónech. Zabarvení reprodukce lze plynule měnit. Přijímač má vestavěno devět kanálů. Zbývající tři jsou reservní pro ev. pozdější doplnění. Pro příjem blízkých vysílačů, pracujících ve III. televizním pásmu, je vestavěna otočná dipólová anténa s doladěním. Obrazovka je chráněna nerozbitným sklem.´´

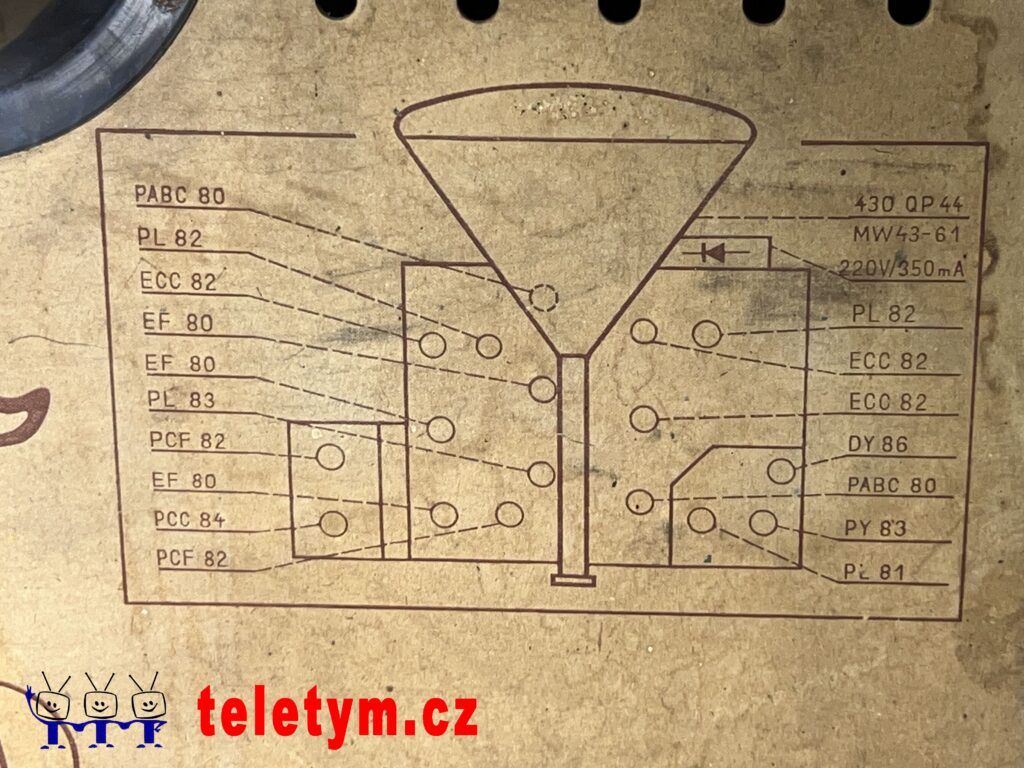

Existují verze 4206U-2 a 4206U-6. Verze U-6 má jako první pardubický televizor přenos stejnosměrné složky – neboli kontrast se při střihu nemění. Má i dokonce jasovou automatiku, kterou zajišťuje elektronka ECC 82 (oproti U-2 navíc).
Zajímavostí je, že kusy pro vývoz do Polska měly odlišnou zadní stěnu v úpravě pro polský trh (viz fotogalerie). Naopak pozdější Lotos se vyvážel bez úprav.
Co o Narcisu píše dobový prospekt?

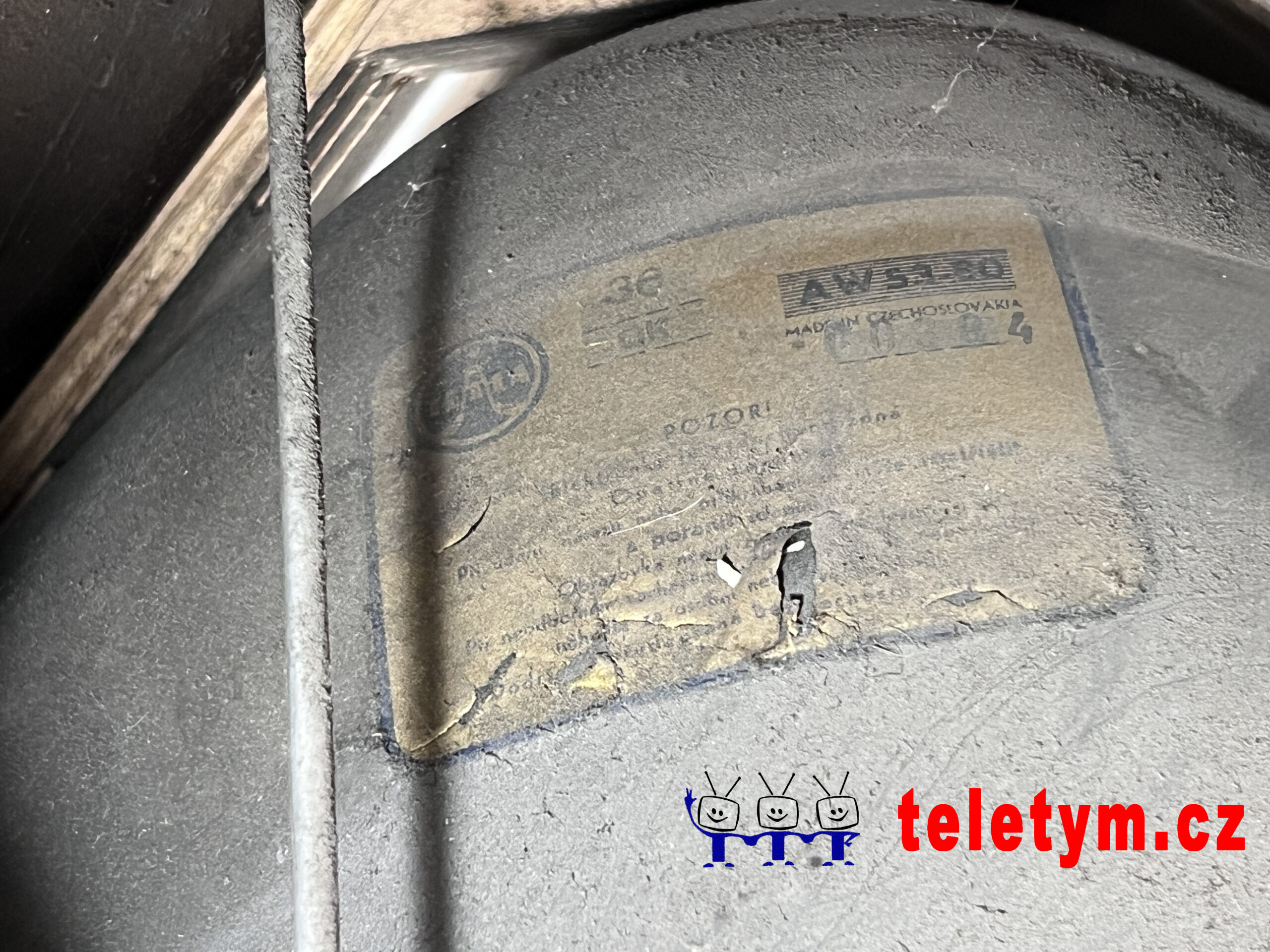

,,Větší typ nové vývojové řady televizorů, která se zcela novým zapojením a novými druhy elektronek řadí mezi vedoucí přijímače evropského standardu. Jeho obrazovka s metalizovaným stínítkem o úhlopříčce 53 cm vytváří obraz 48×36 cm. Ladicí díl s 12 polohovým voličem kanálů pracuje na principu superhetu s elektronkou PCC84 v kaskádovém zapojení a umožňuje příjem na devíti televizních kanálech. Další tři jsou určeny pro ev. pozdější doplnění. Nová konstrukce mezifrekvenčního zesilovače s obrazovou detekcí vakuovou diodou má vynikající vlastnosti na kvalitu obrazu s velkou rozlišovací schopností. Vynikající citlivost a selektivita předurčují tento typ pro šumu prostý příjem i ve značných vzdálenostech od vysílače.

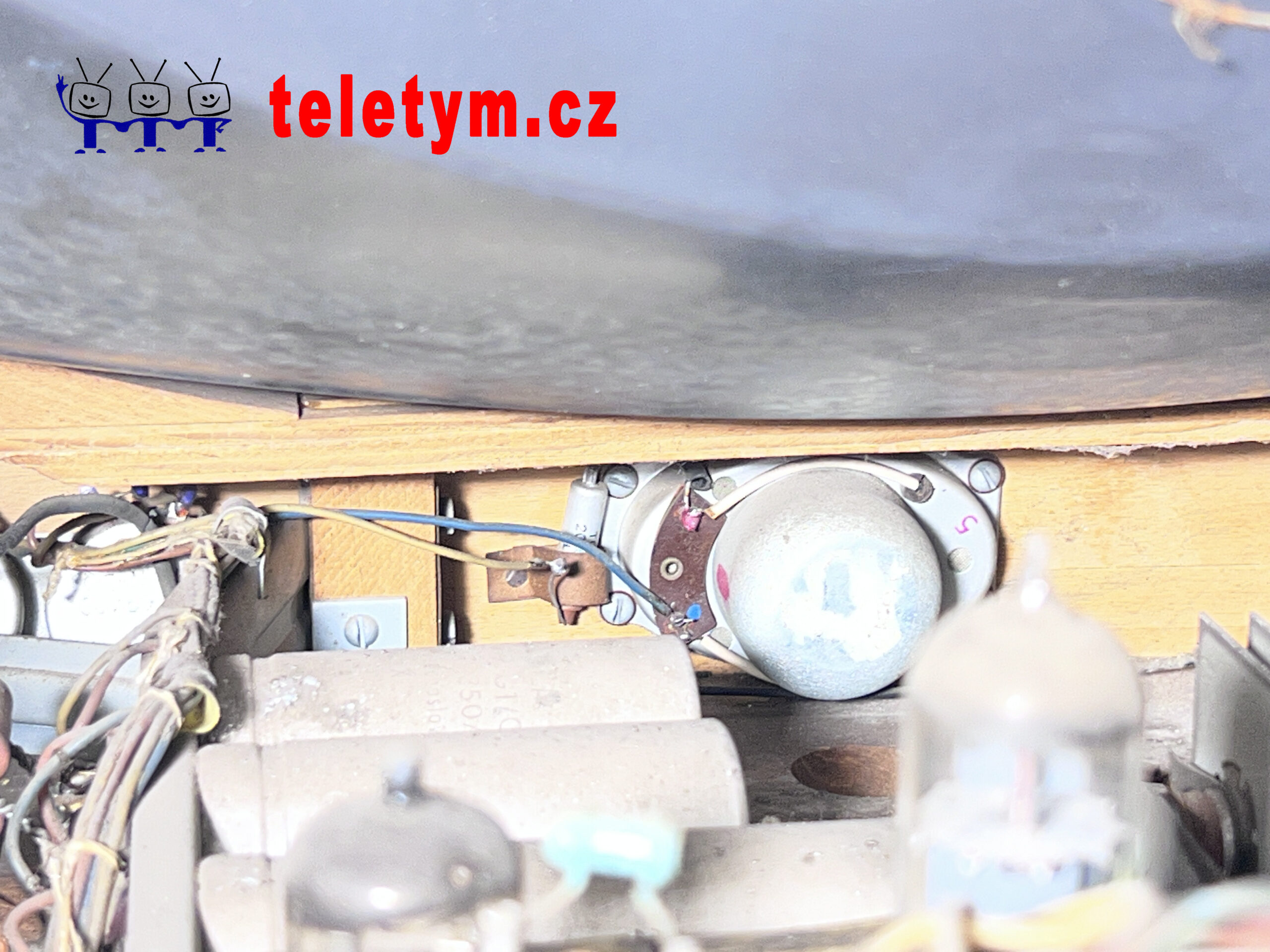

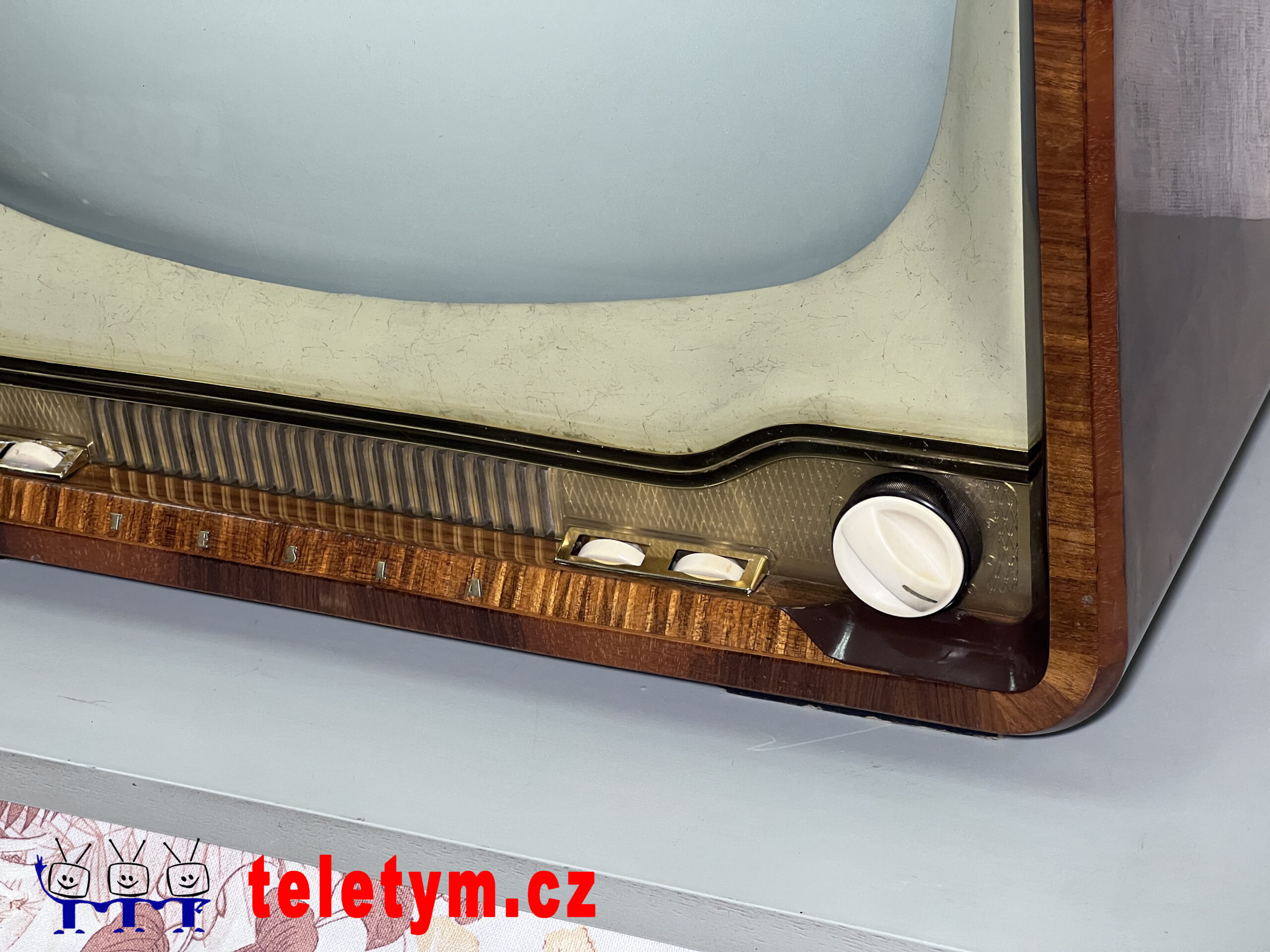

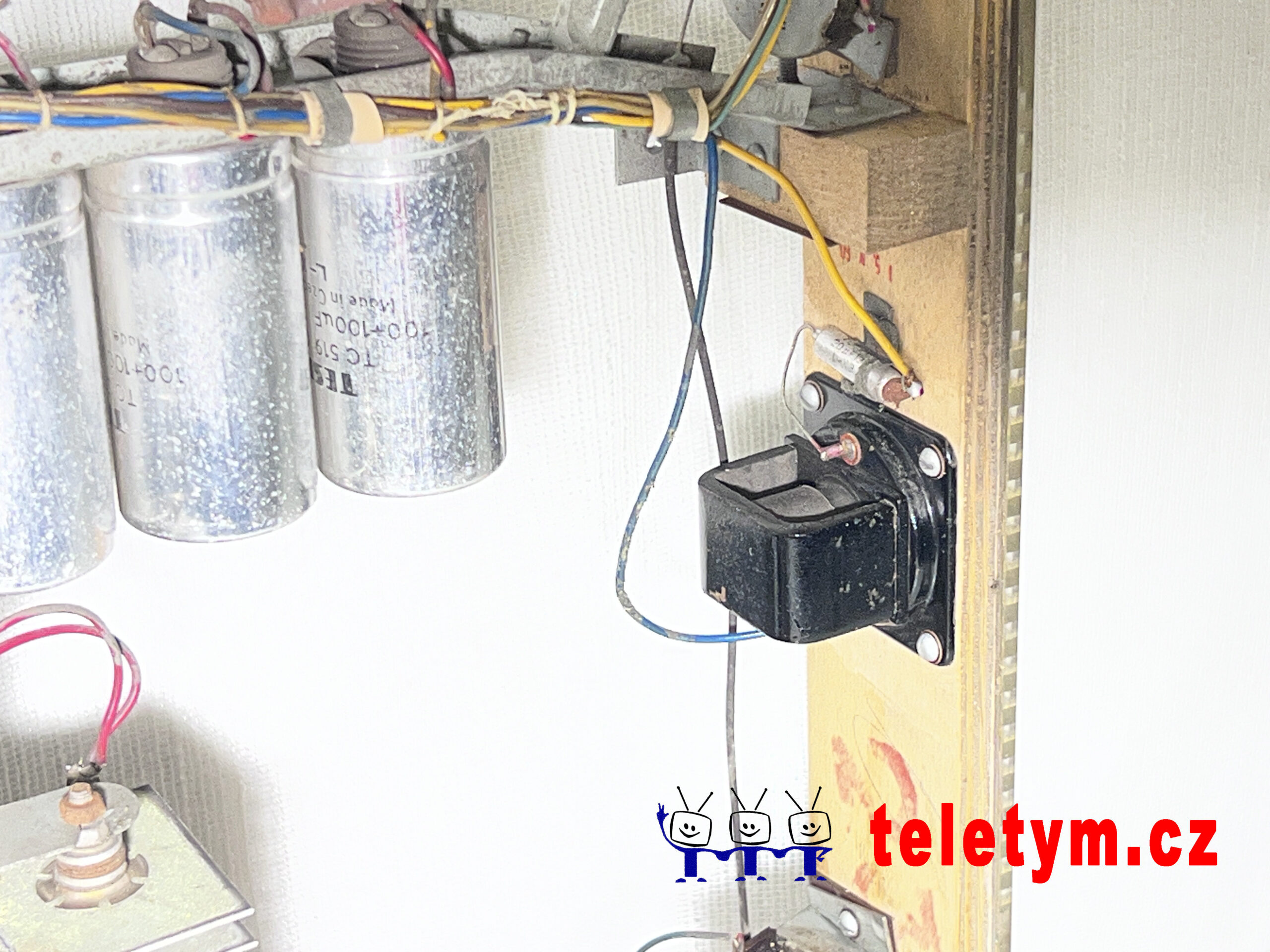

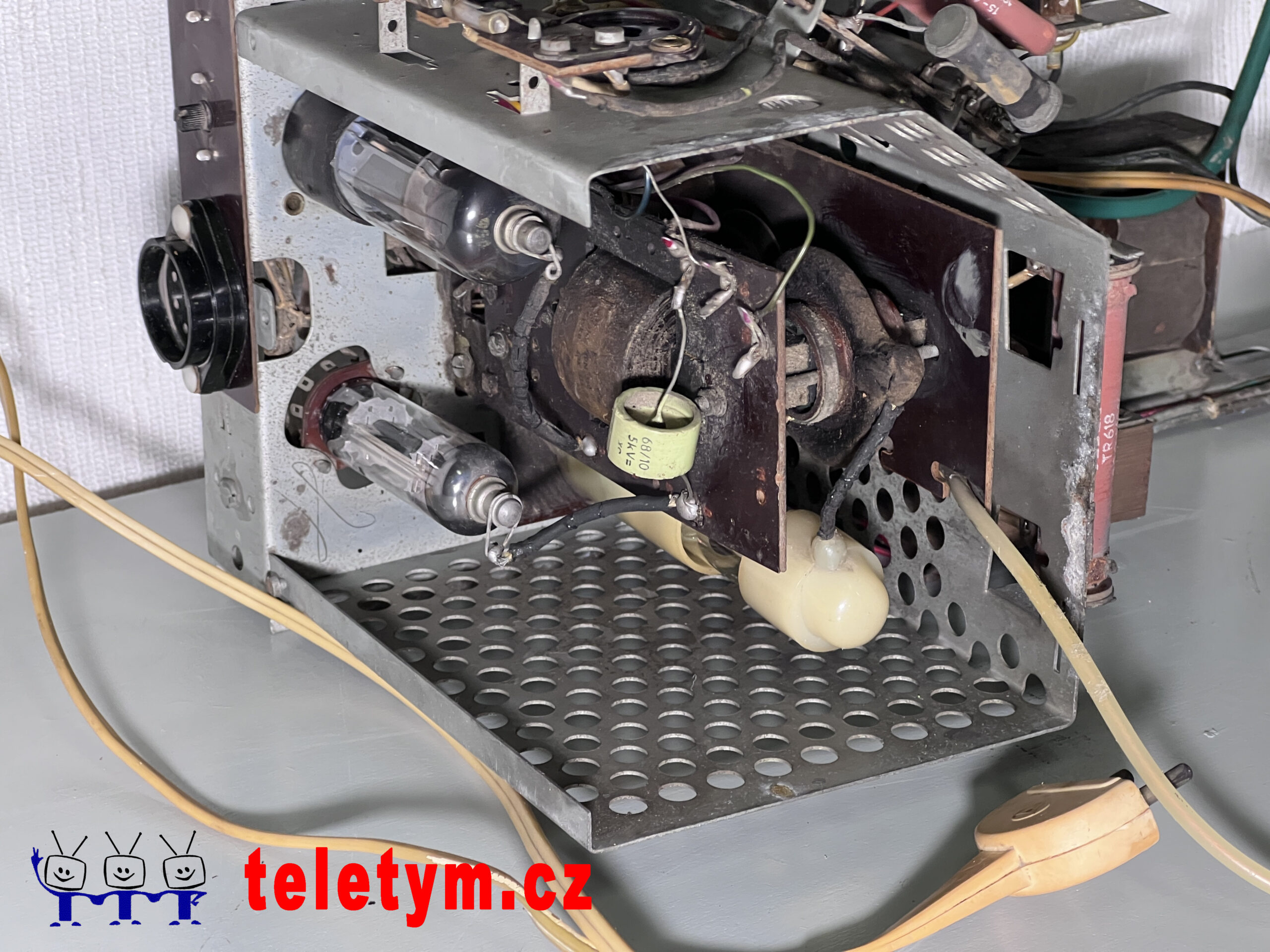

Nízkoimpedanční vychylovací soustava vykresluje obraz zcela bez geometrického zkreslení a vysoké napětí 16 kV dává vysoký jas a brilantnost obrazu. Rozkladové části a kontrast obrazu, který je řízen účinným automatickým vyrovnáním zesílení, jsou tak stabilní, že není nutná jejich opravná regulace. Z tohoto důvodu je dálkovým ovládáním řízen z místa diváka jen jas obrazu a hlasitost reprodukce. Nizkofrekvenční část přijímače je zvlášť pečlivě propracována a prostřednictvím dvou reproduktorových systémů reprodukuje celé akustické pásmo. Hloubkový reproduktor je v boční stěně skříně a výškový reproduktor pak vpředu pod obrazovkou, která je chráněna nerozbitným sklem. Pro příjem blízkých vysílačů, pracujících ve III. televizním pásmu, je vestavěna otočná dipólová anténa s doladěním. Zabarvení reprodukce lze plynule měnit. Přijímač lze napájet ze střídavé nebo stejnosměrné sítě o napětí 220 V. Spotřeba tohoto televizoru je pouze 160 W.´´
| Typ | NICK | Rok výroby | Obrazovka | obnovení ss složky |
|---|---|---|---|---|
| 4206U-2 | Astra | 1959 - 60 | 43 cm | NE |
| 4206U-26 | Astra | 1959 - 60 | 43 cm | ANO |
| 4208U-6 | Narcis | 1960 - 61 | 53 cm | ANO |

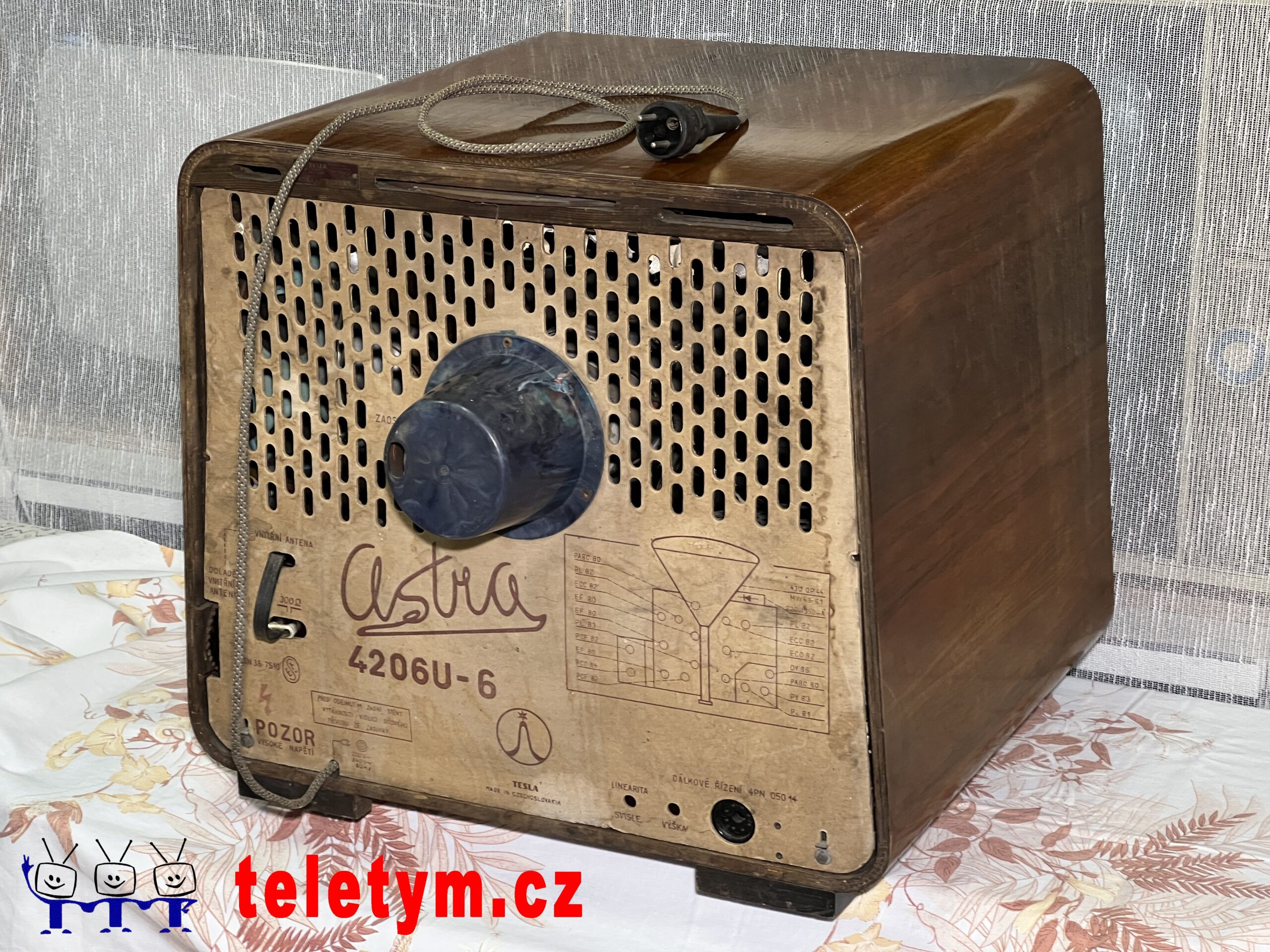

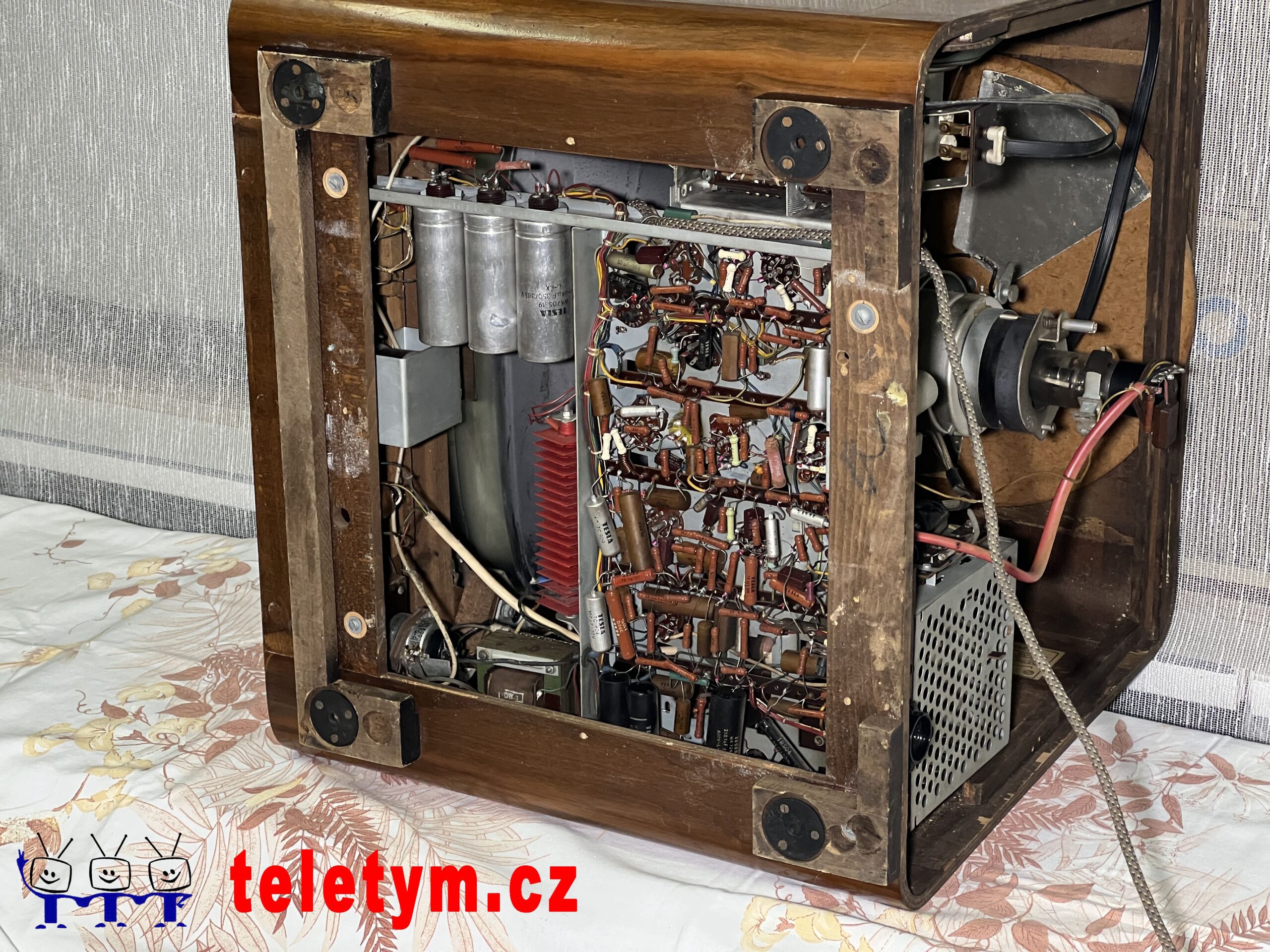

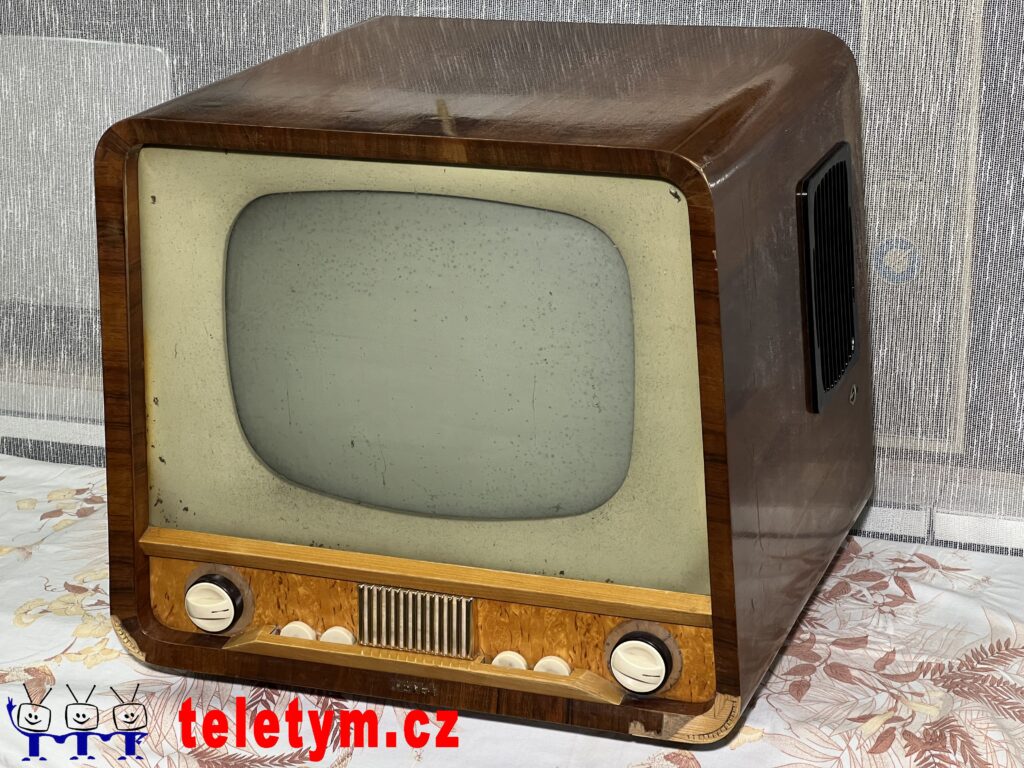

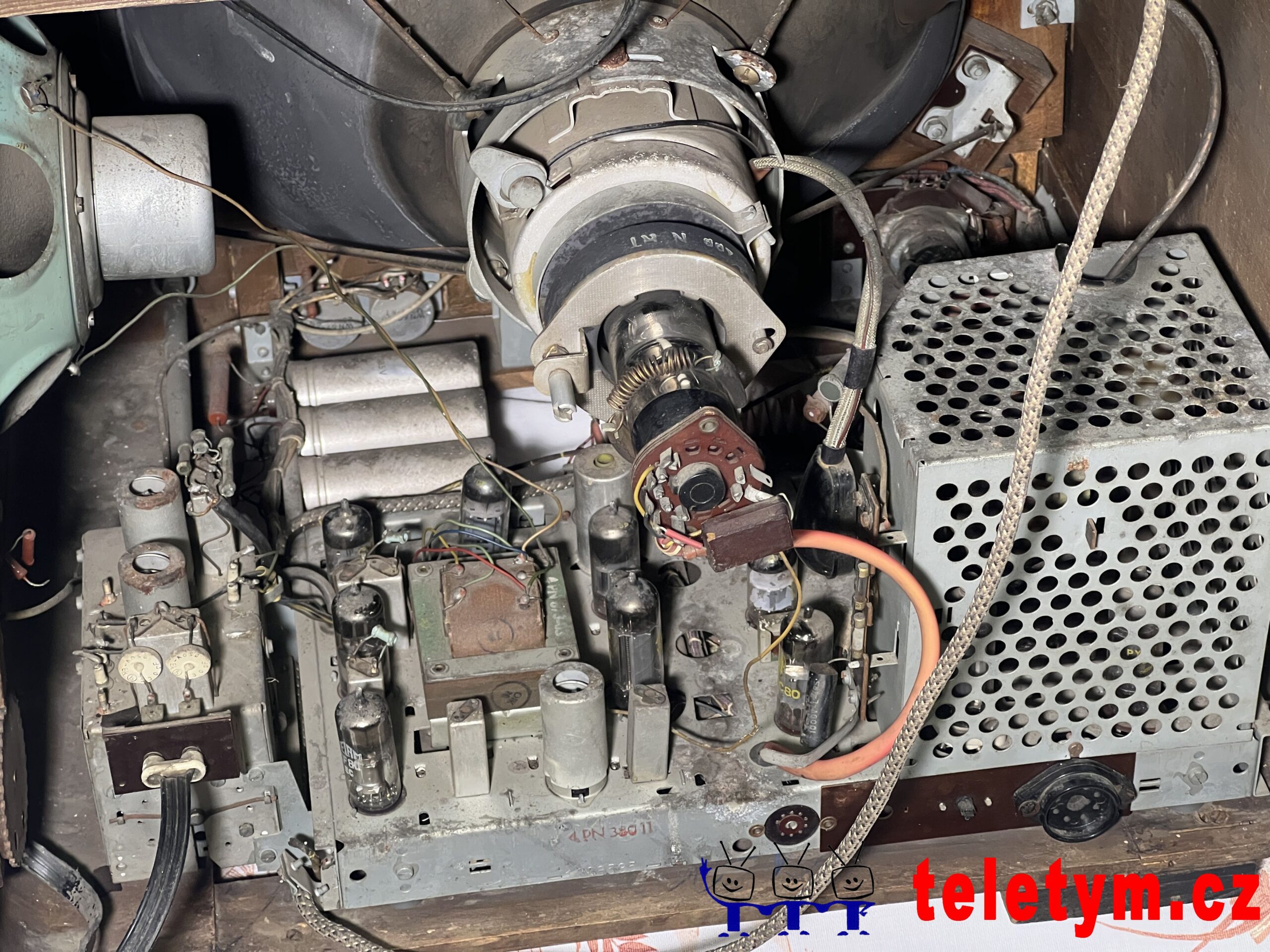

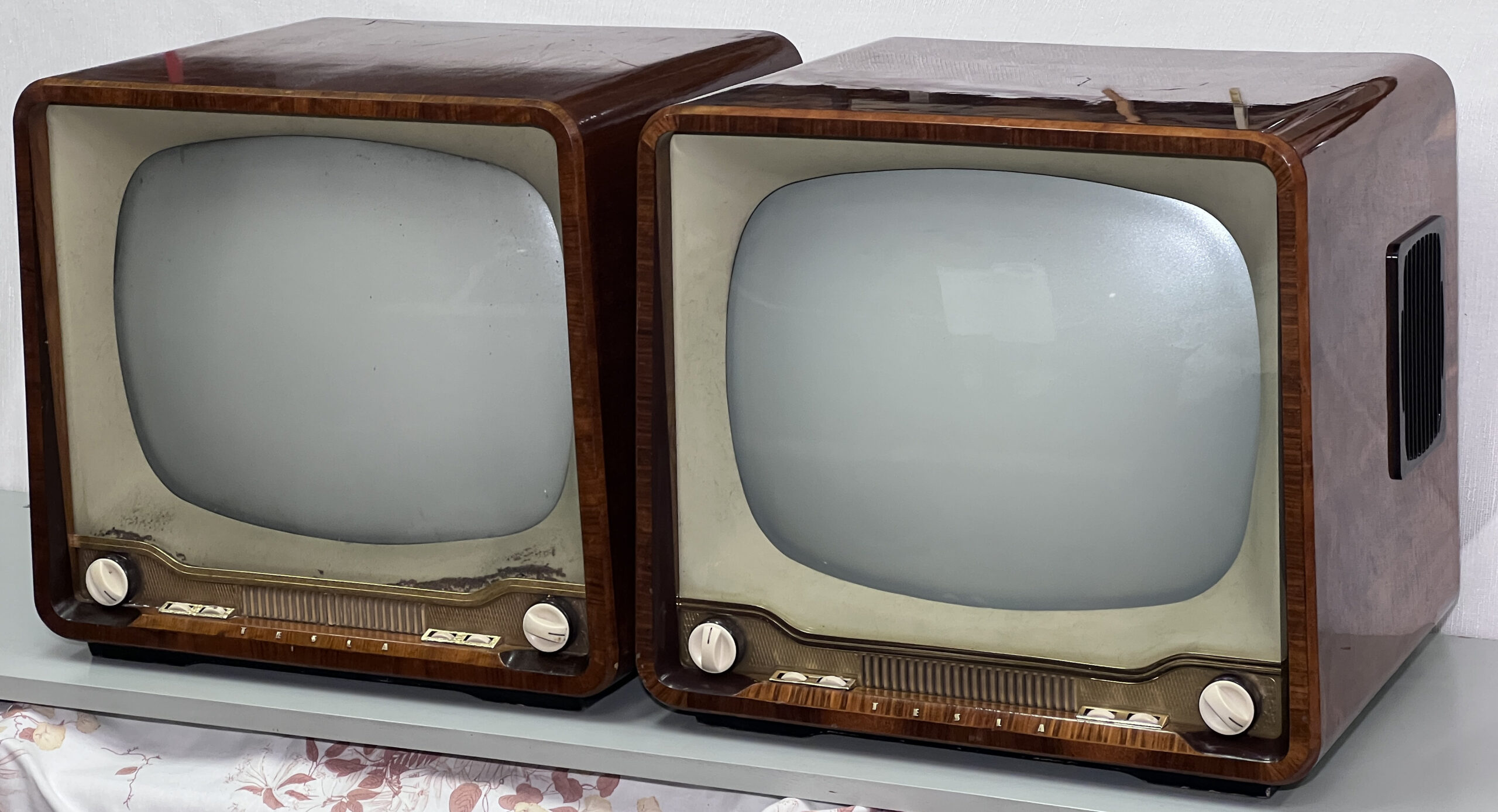

Astra
Verze pro vývoz do Polska

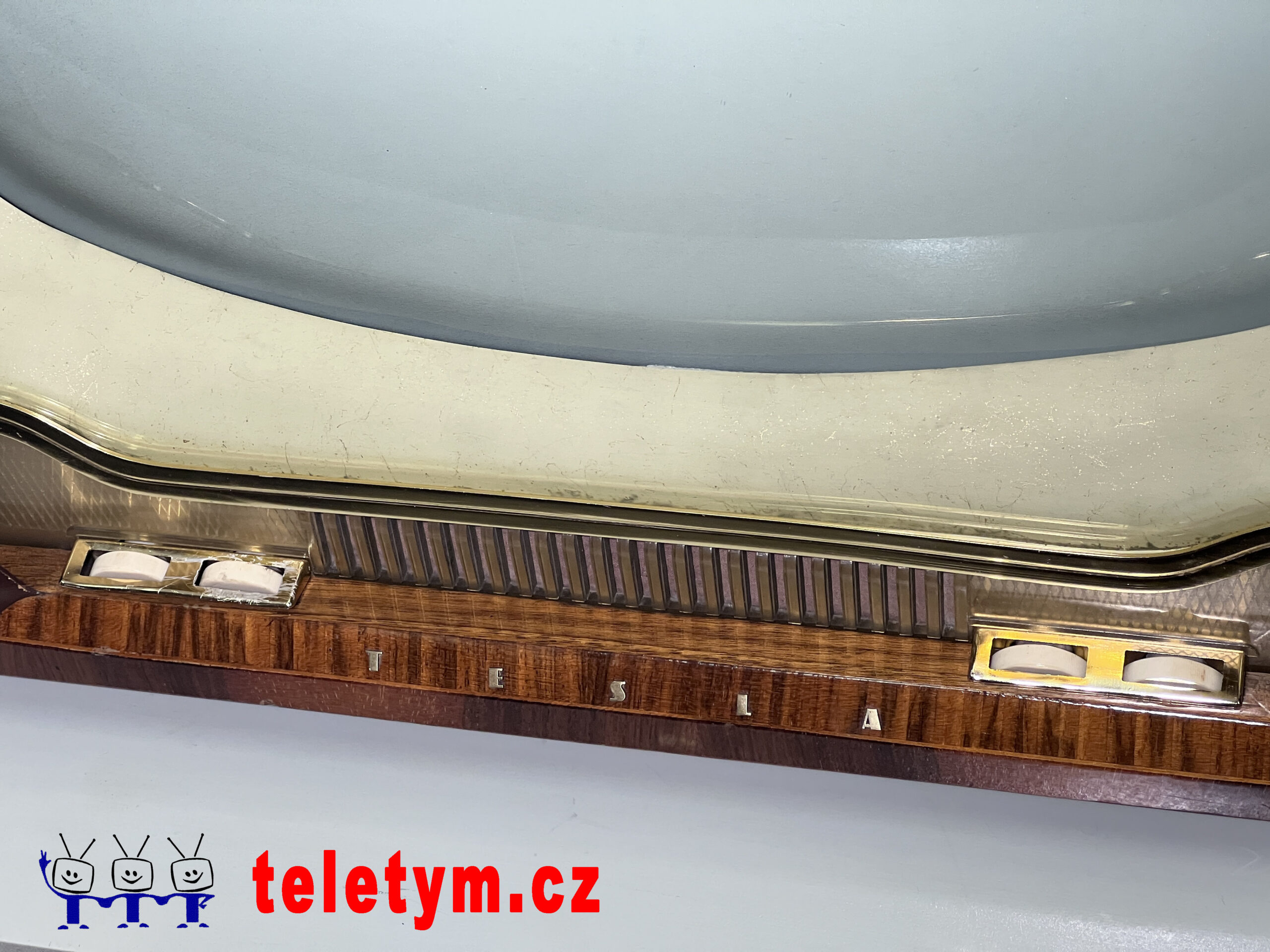

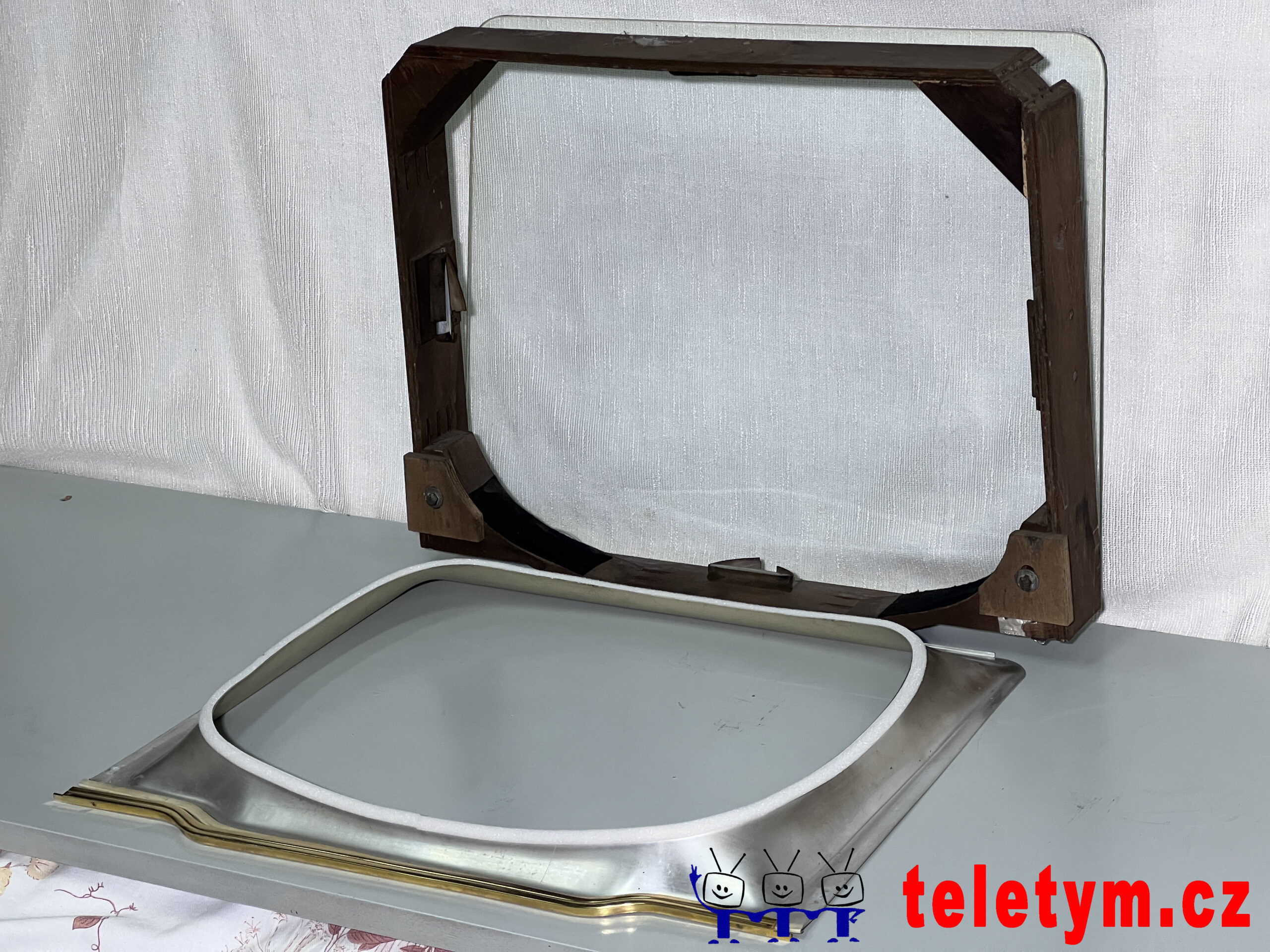

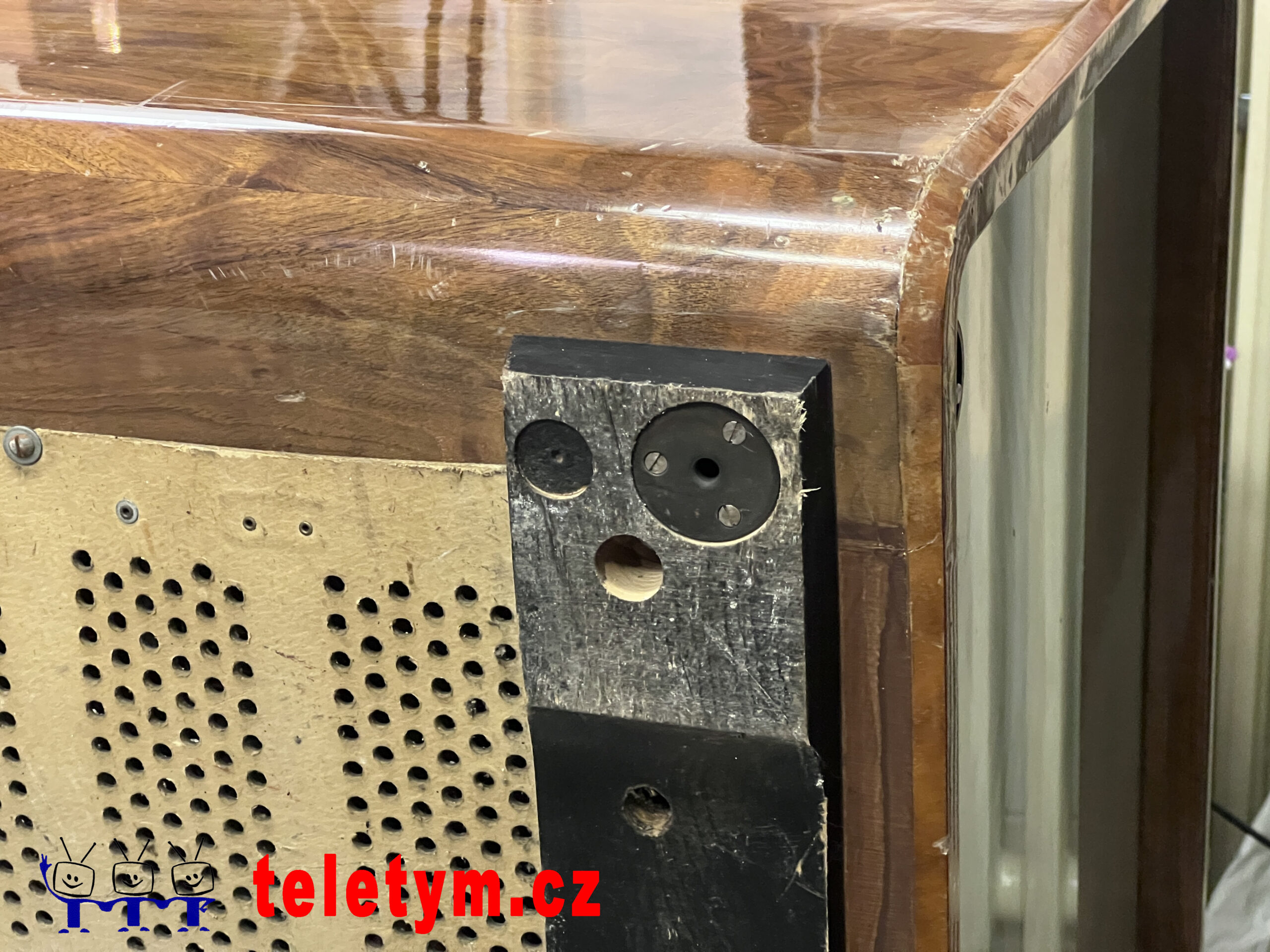

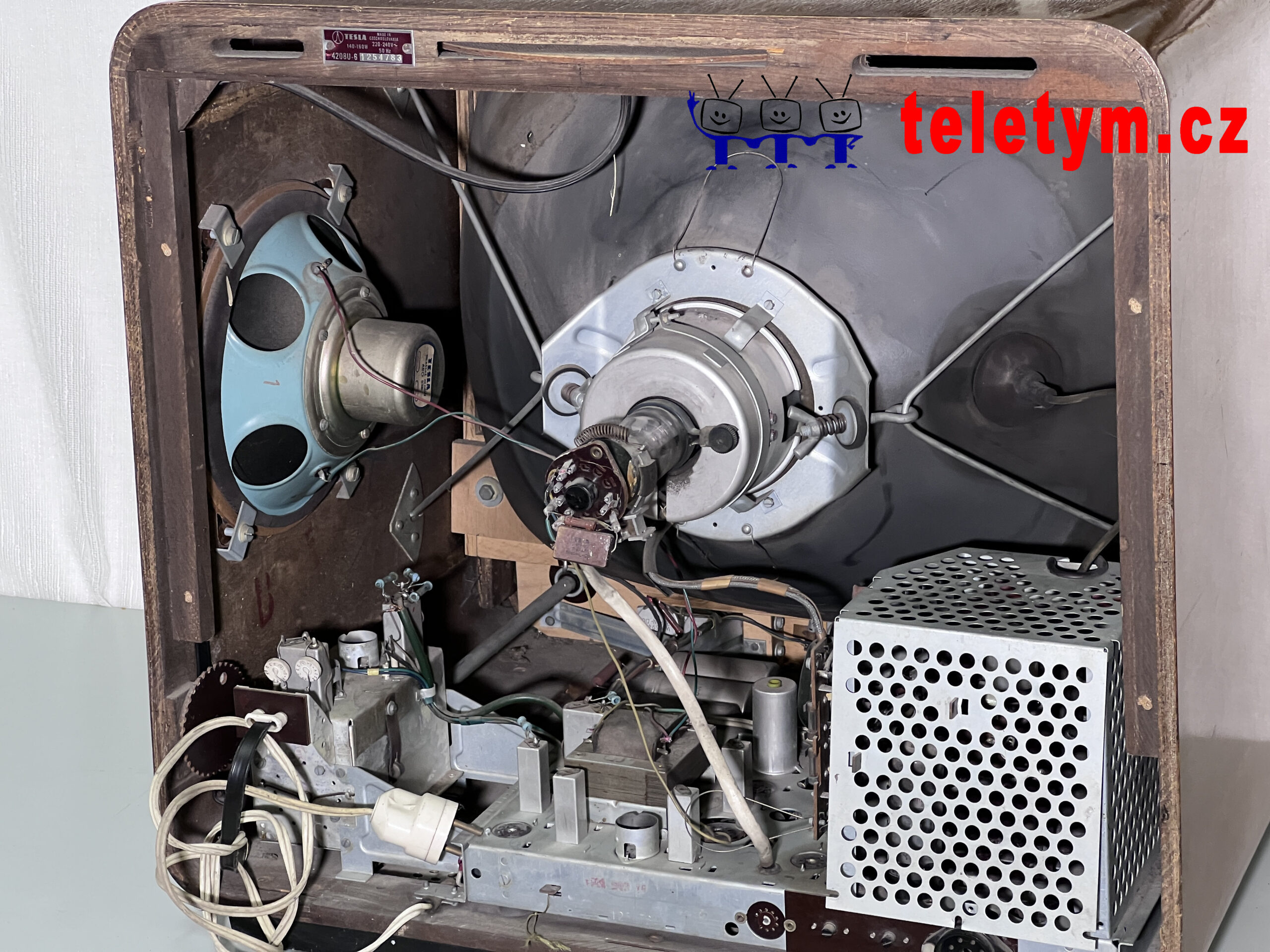

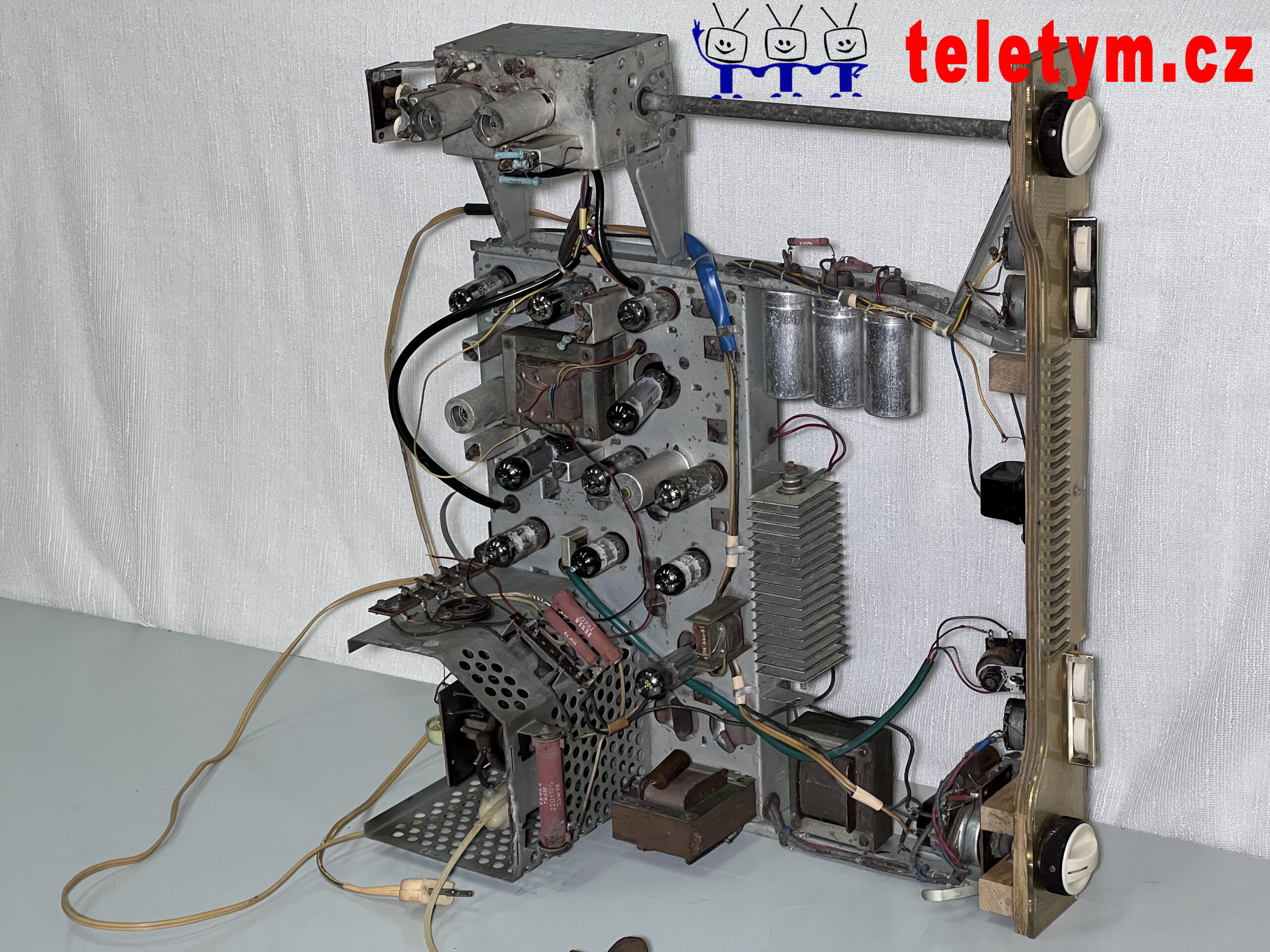

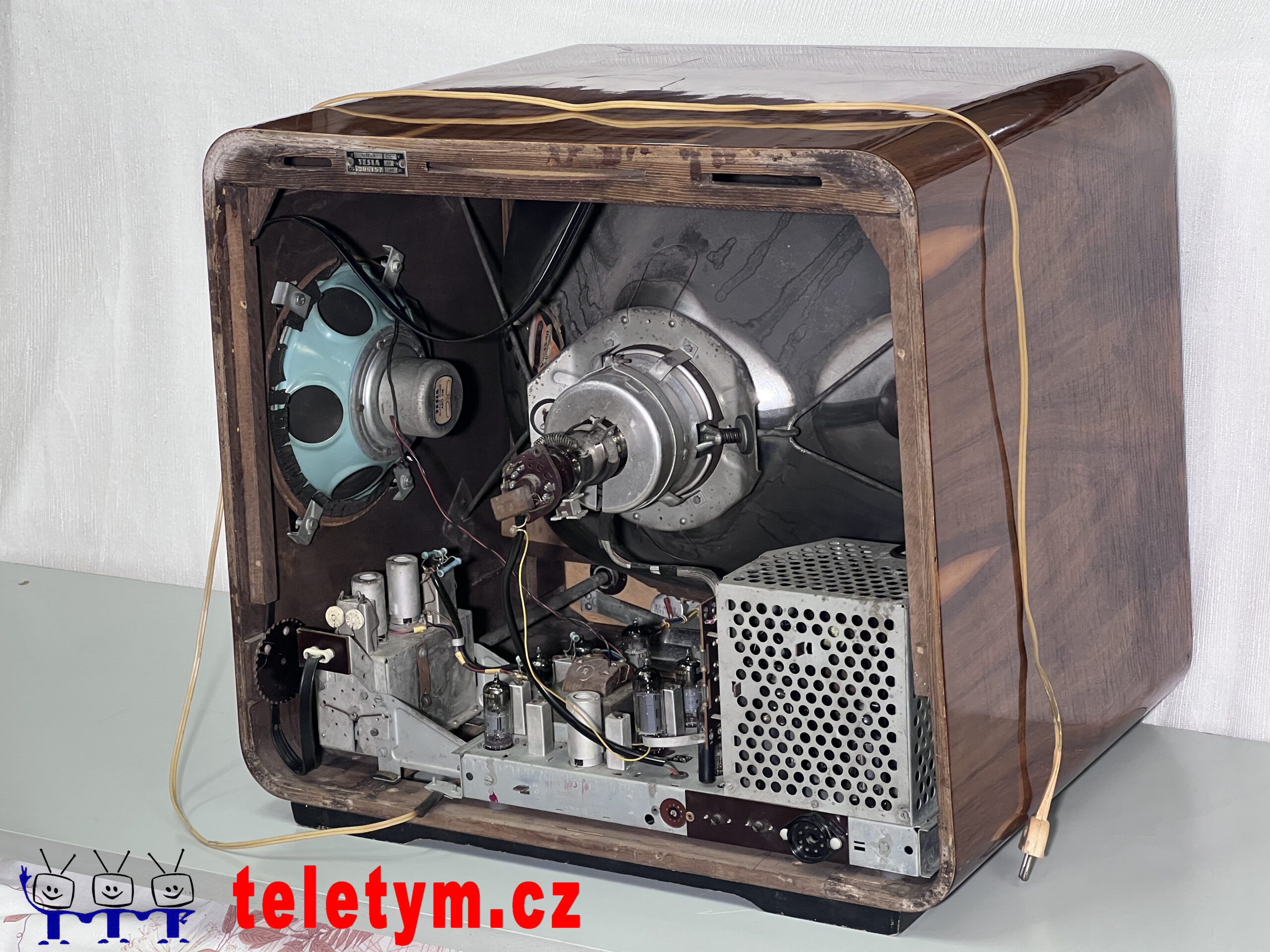

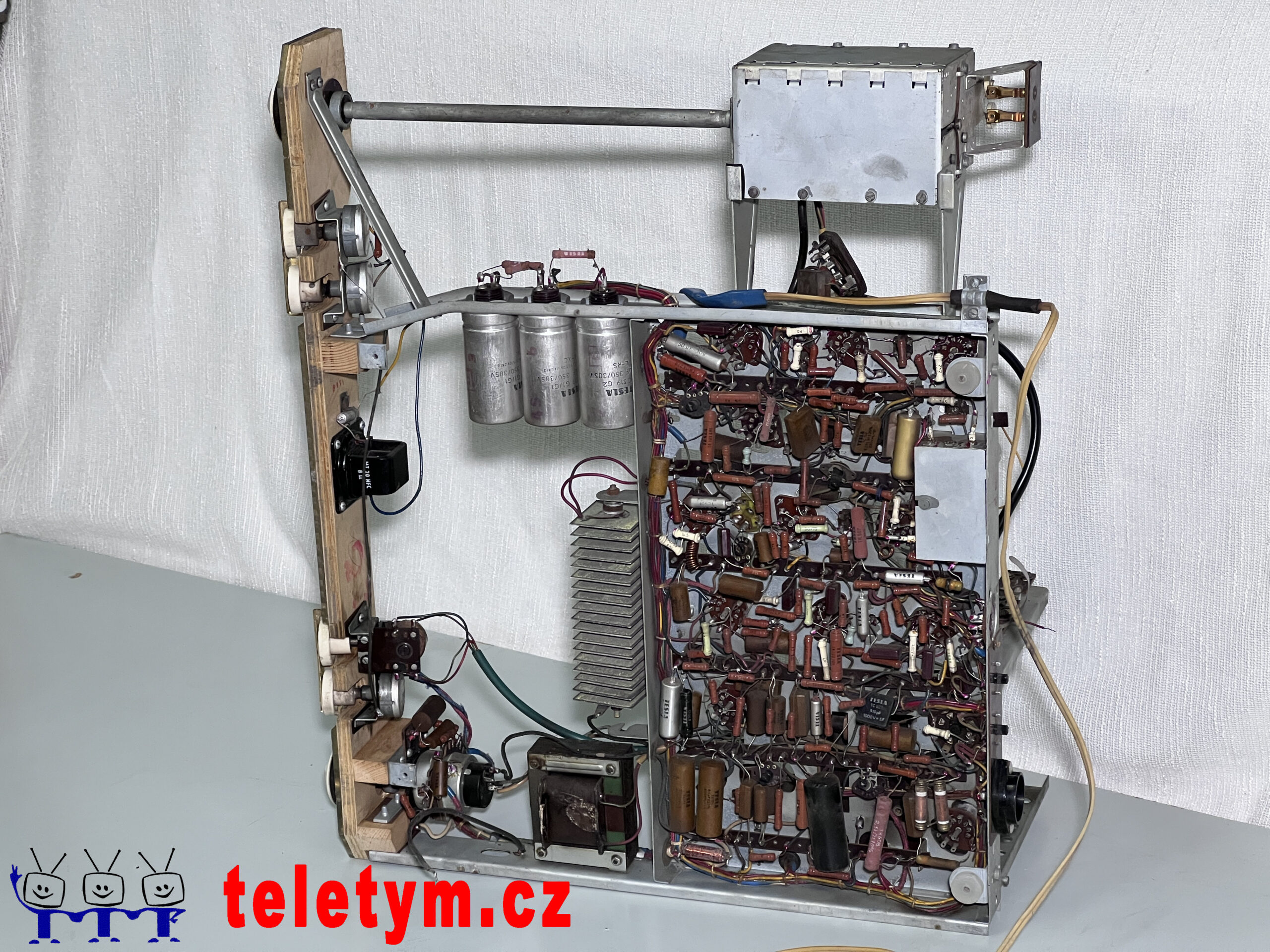

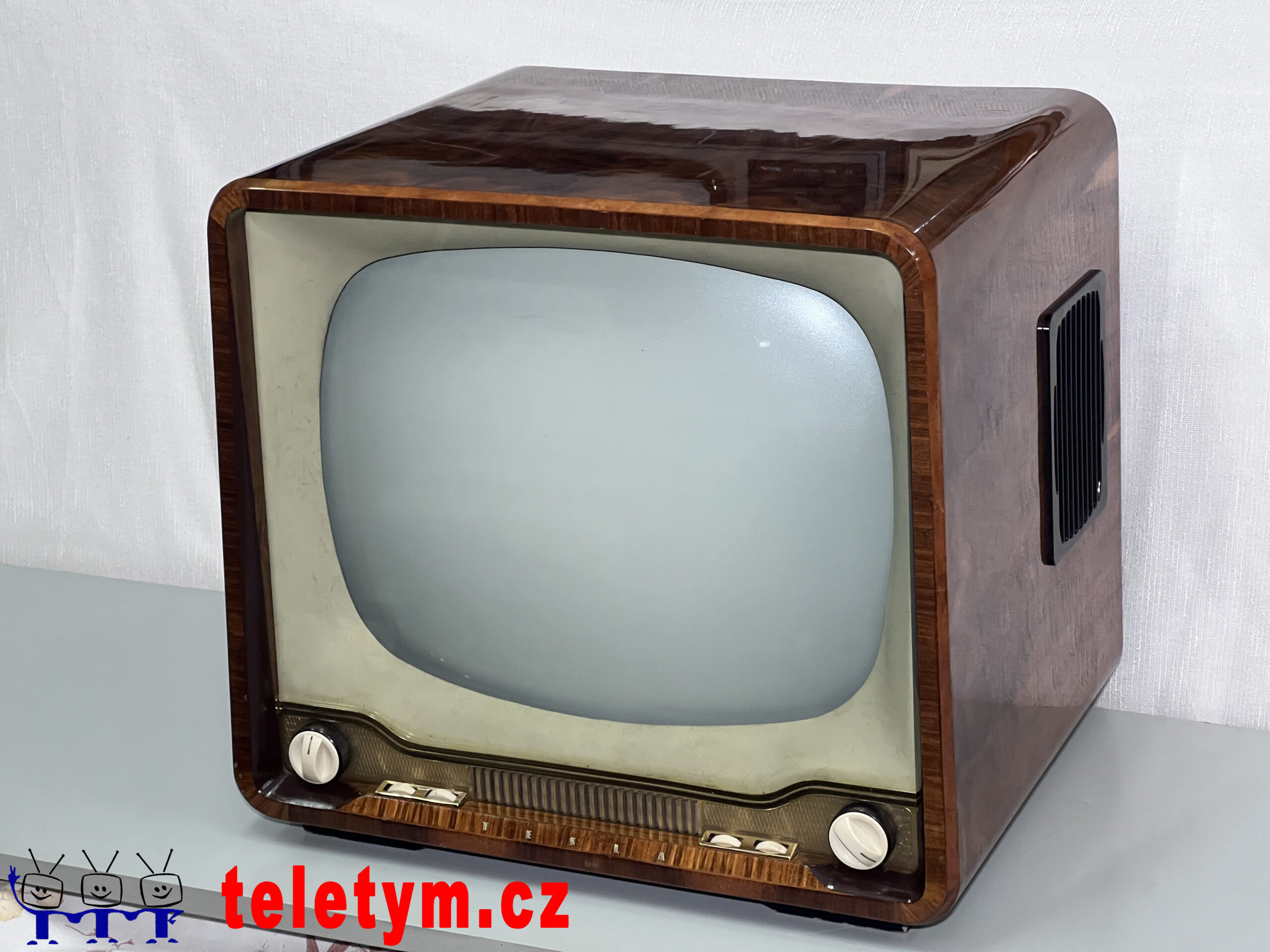

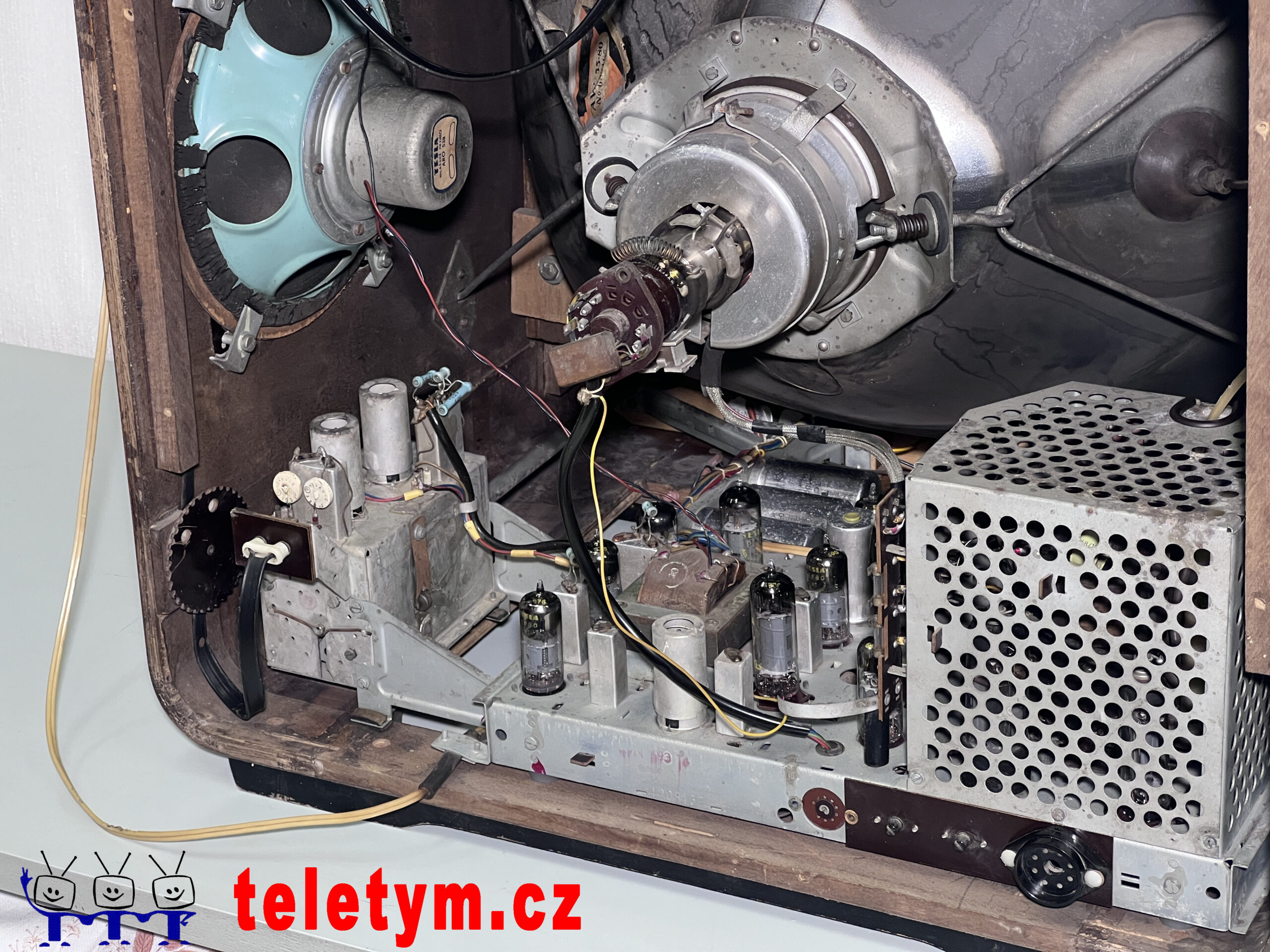

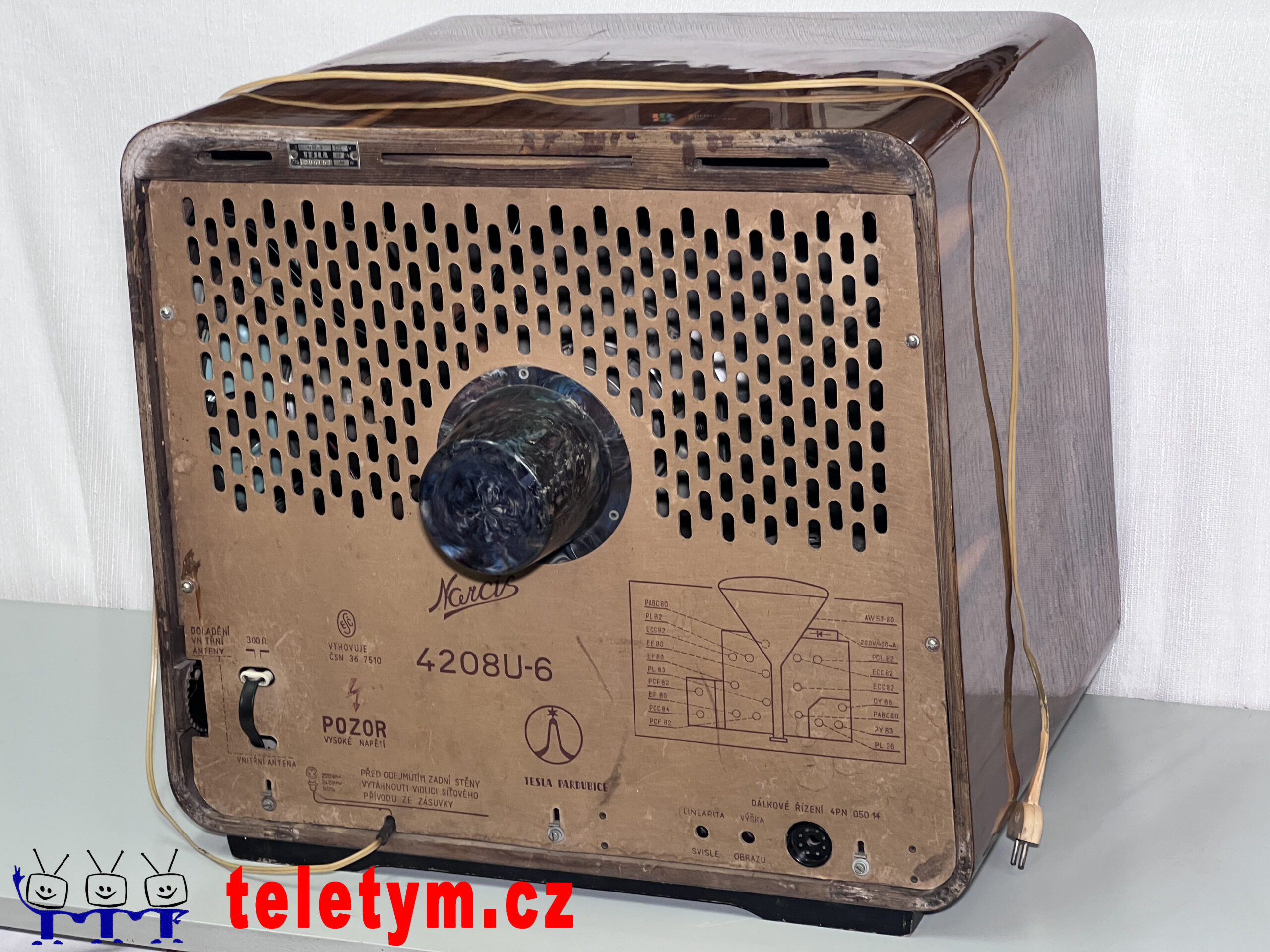

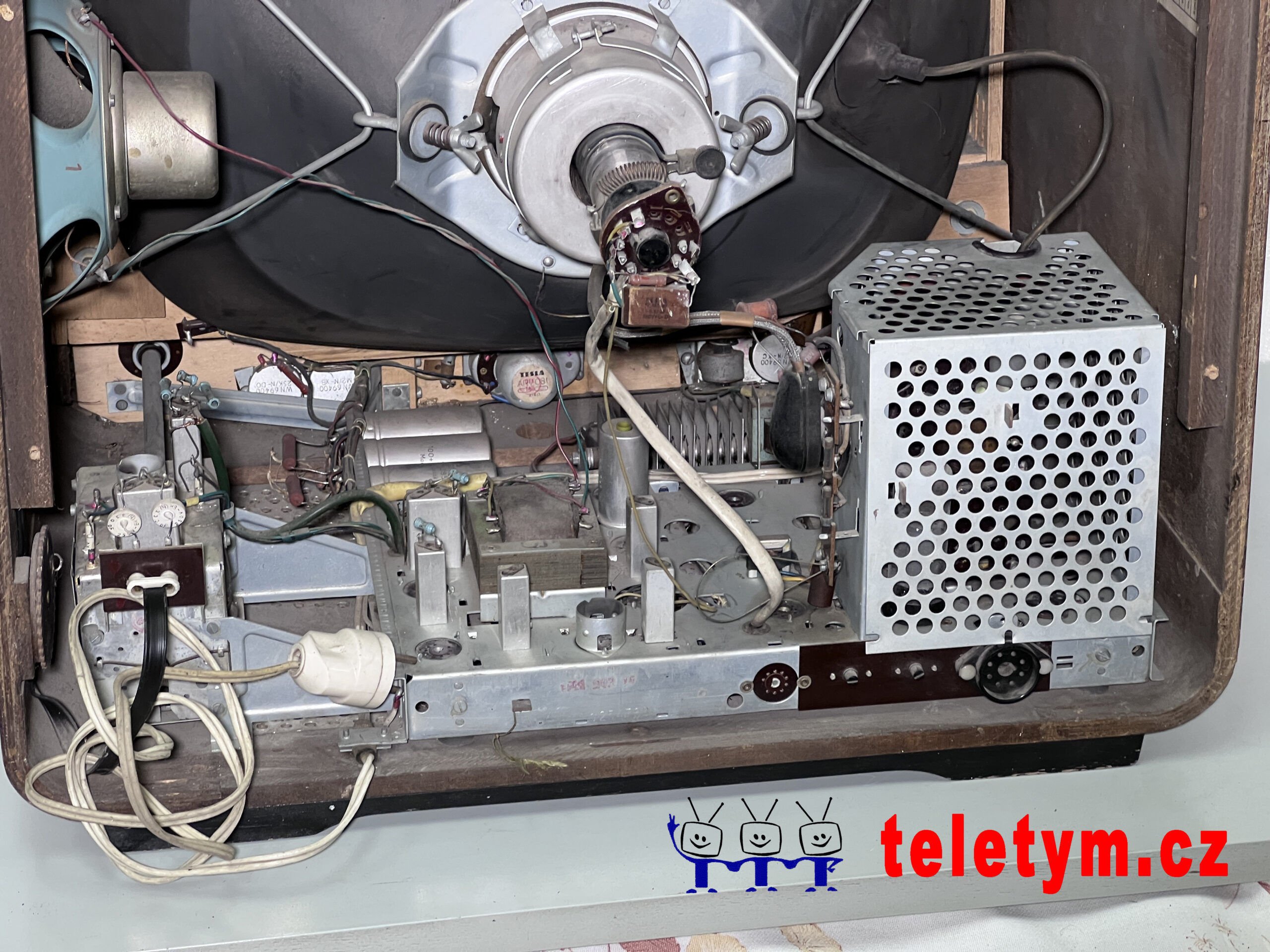

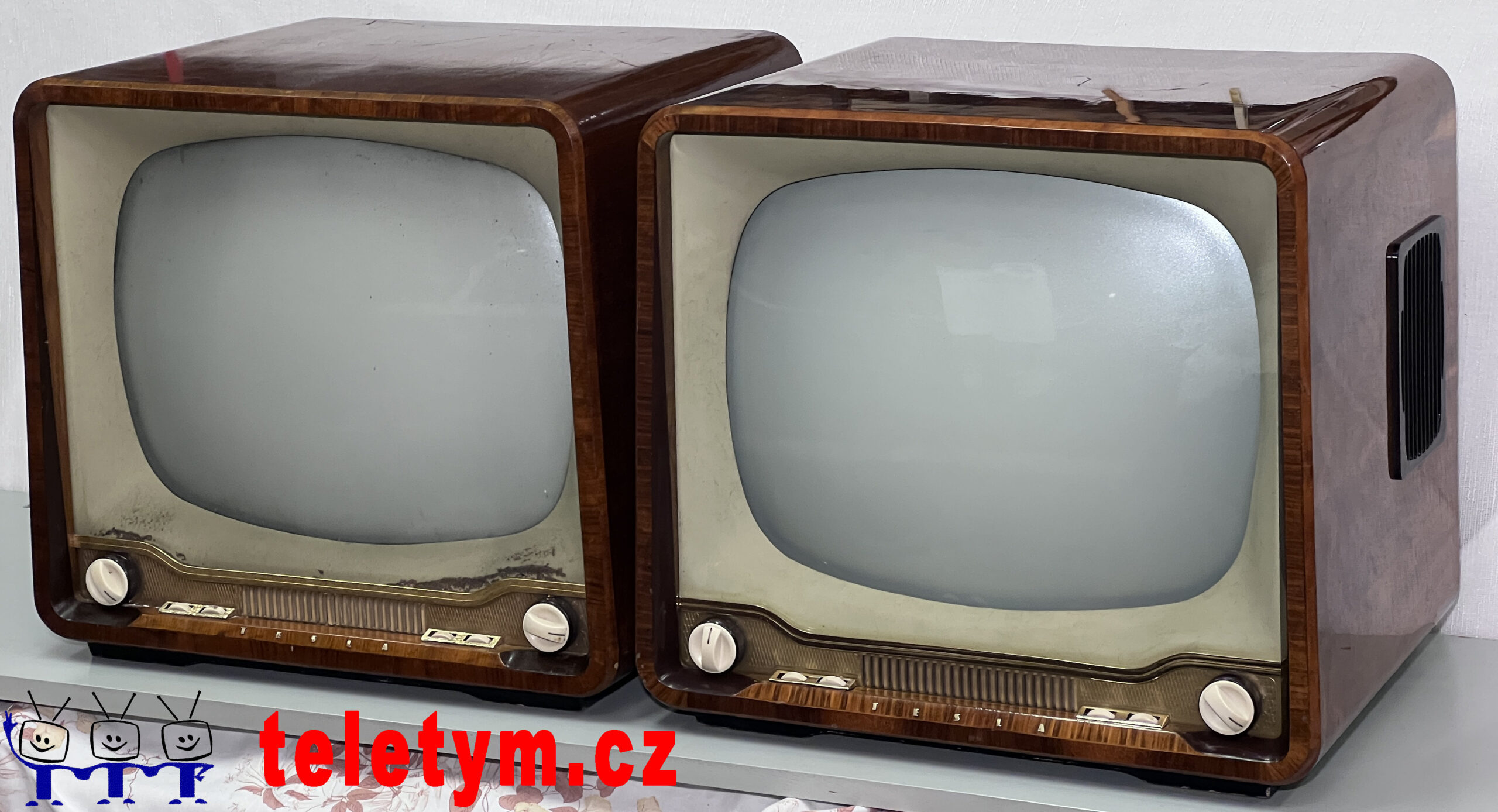

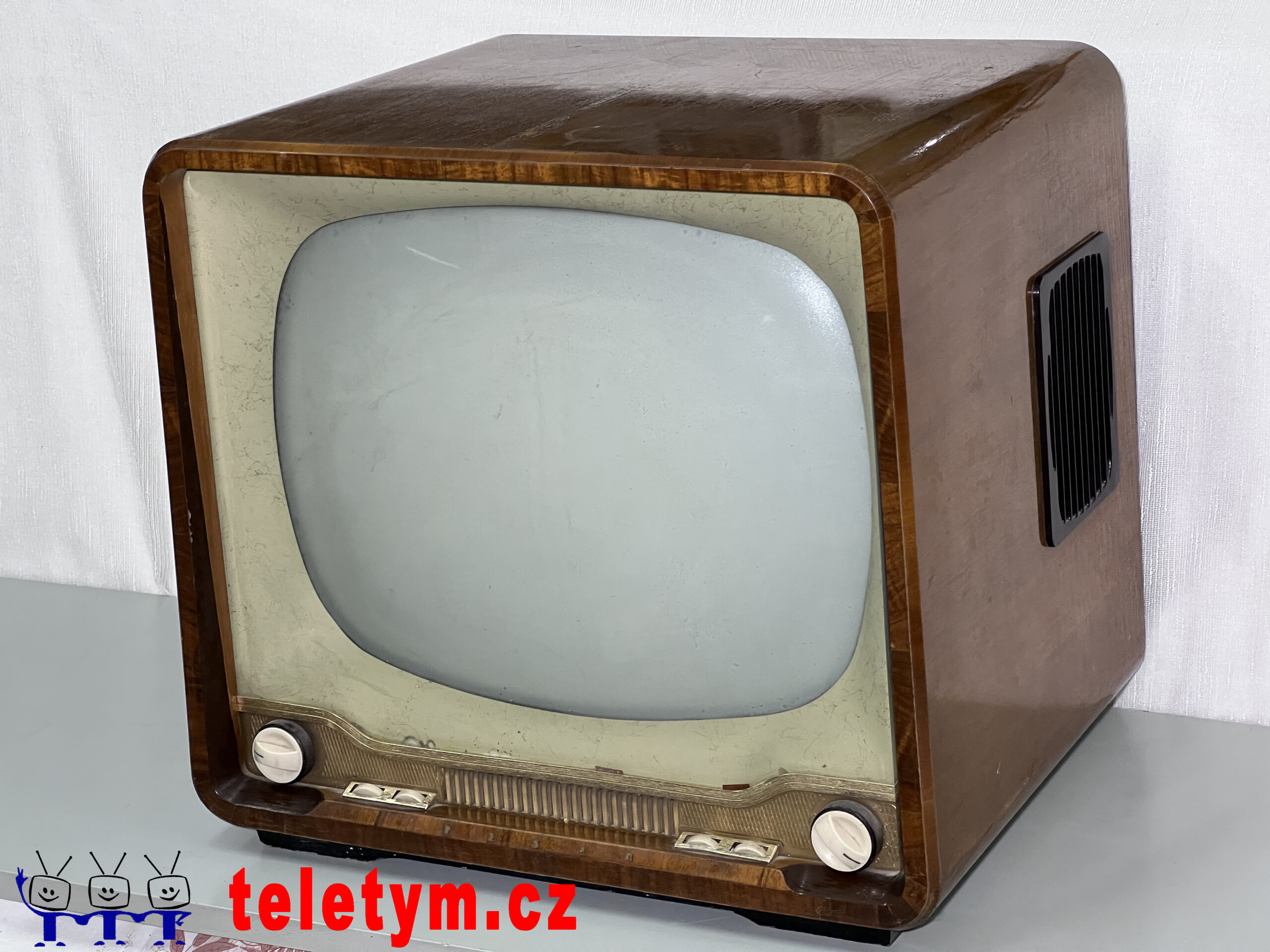

Narcis
Poznáte film?
