Bestell

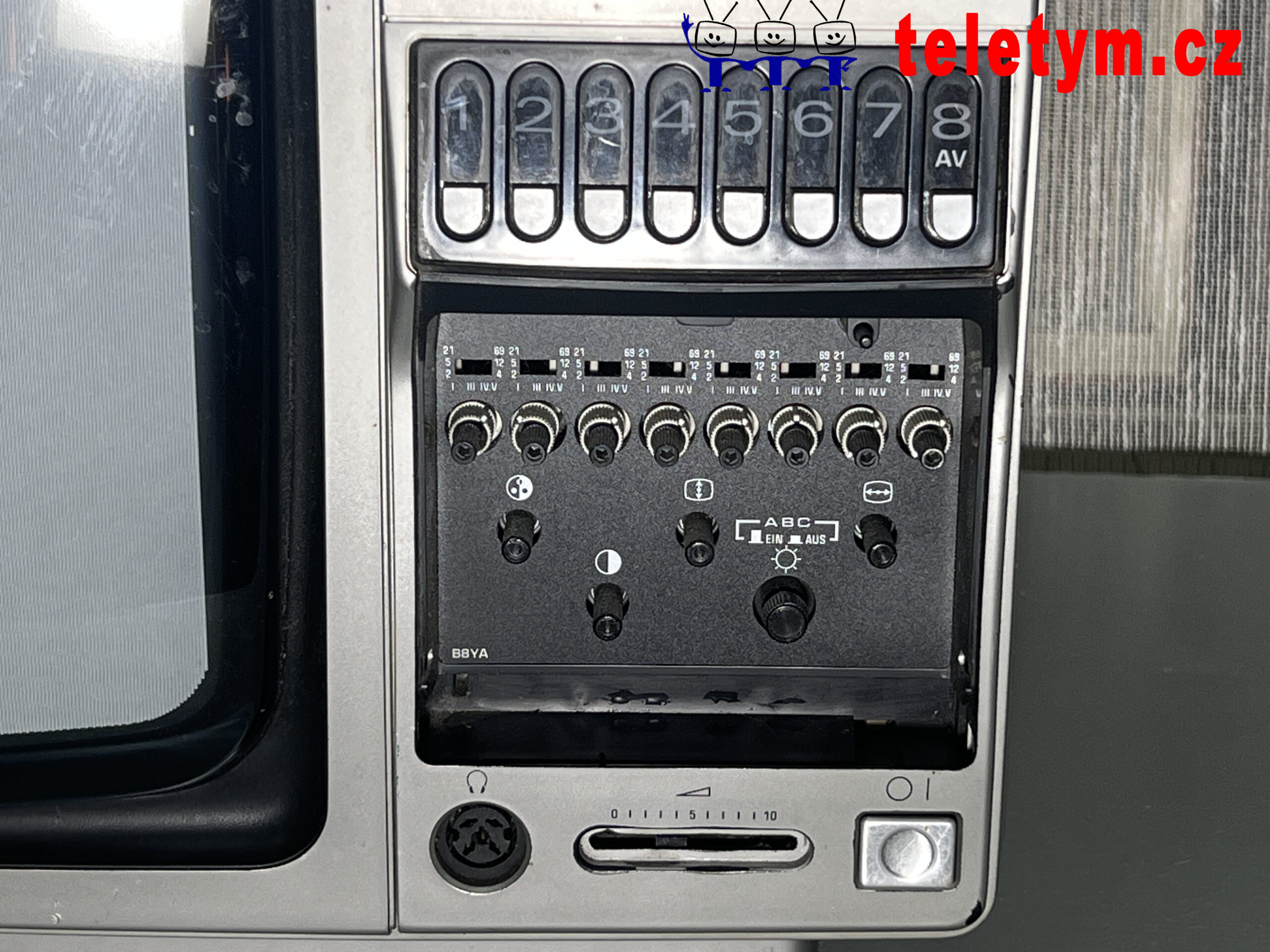

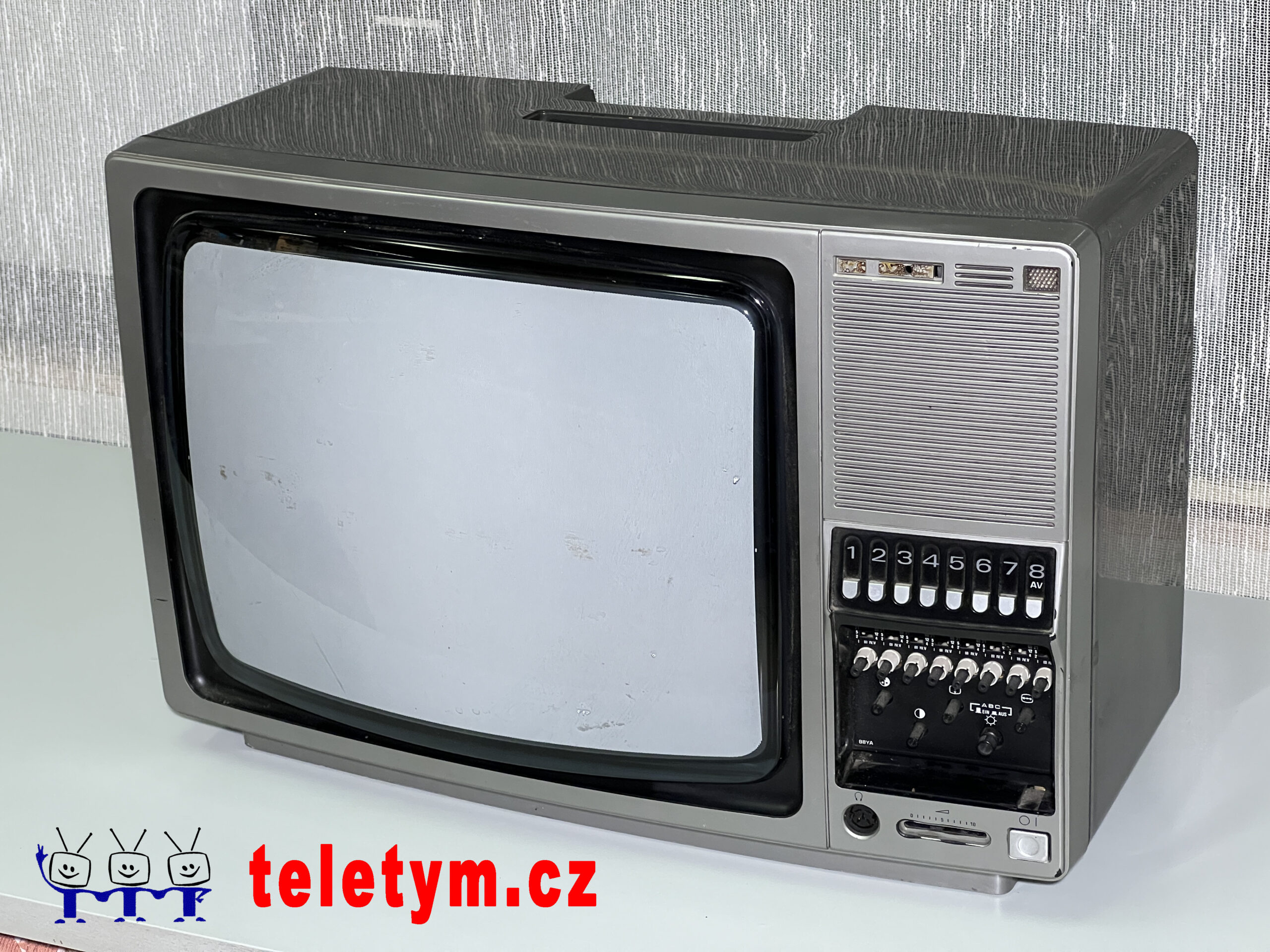

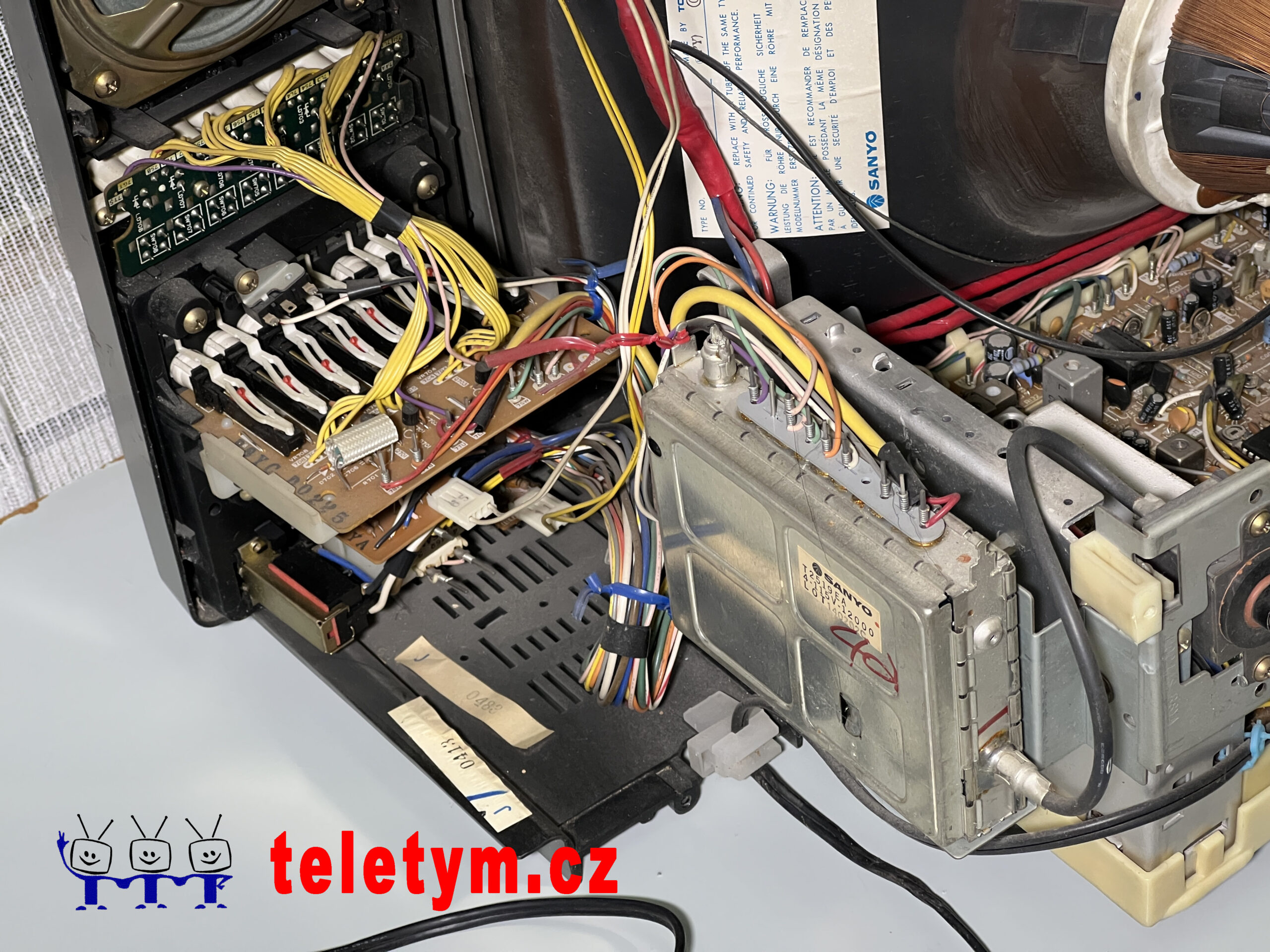

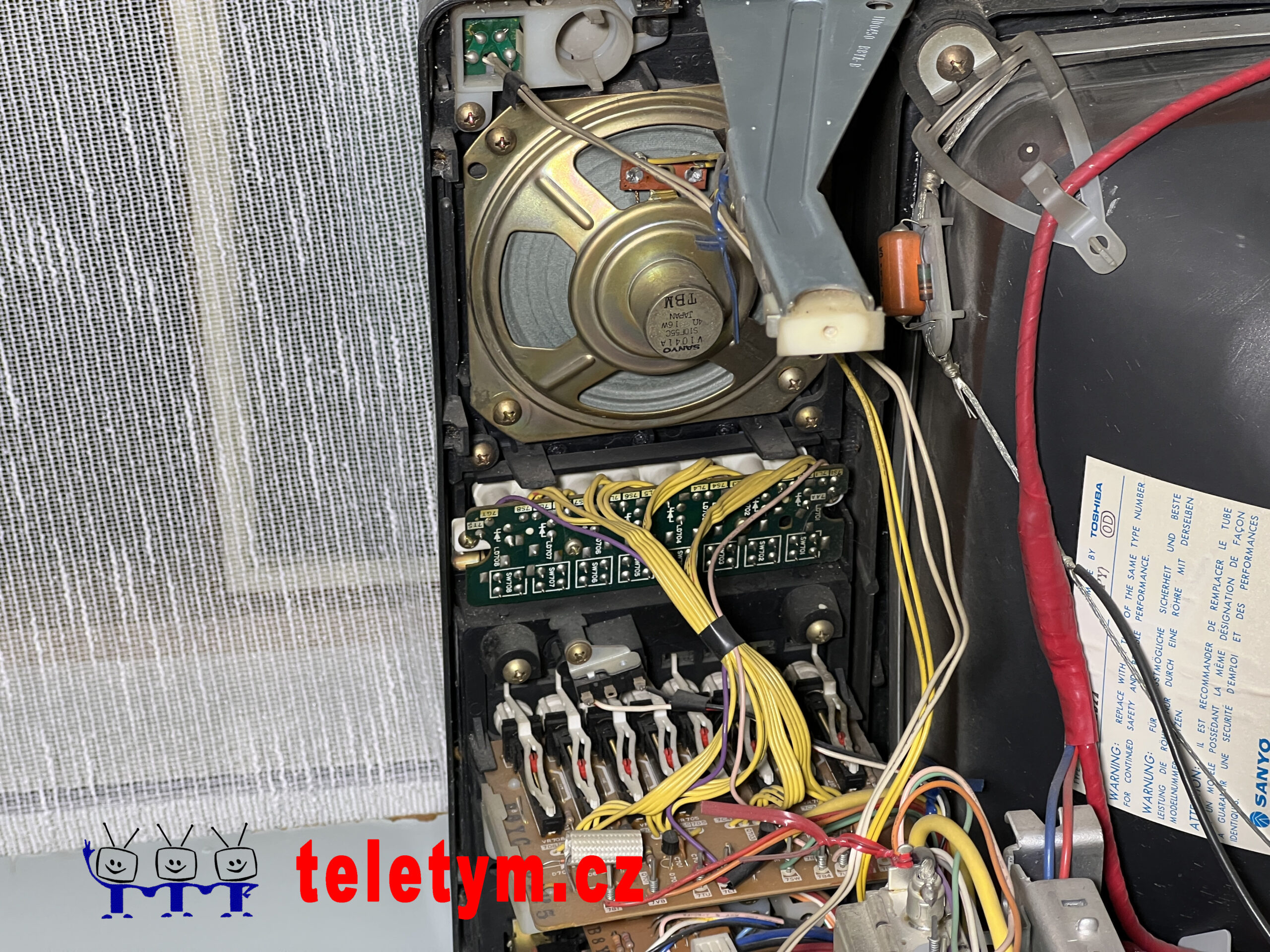

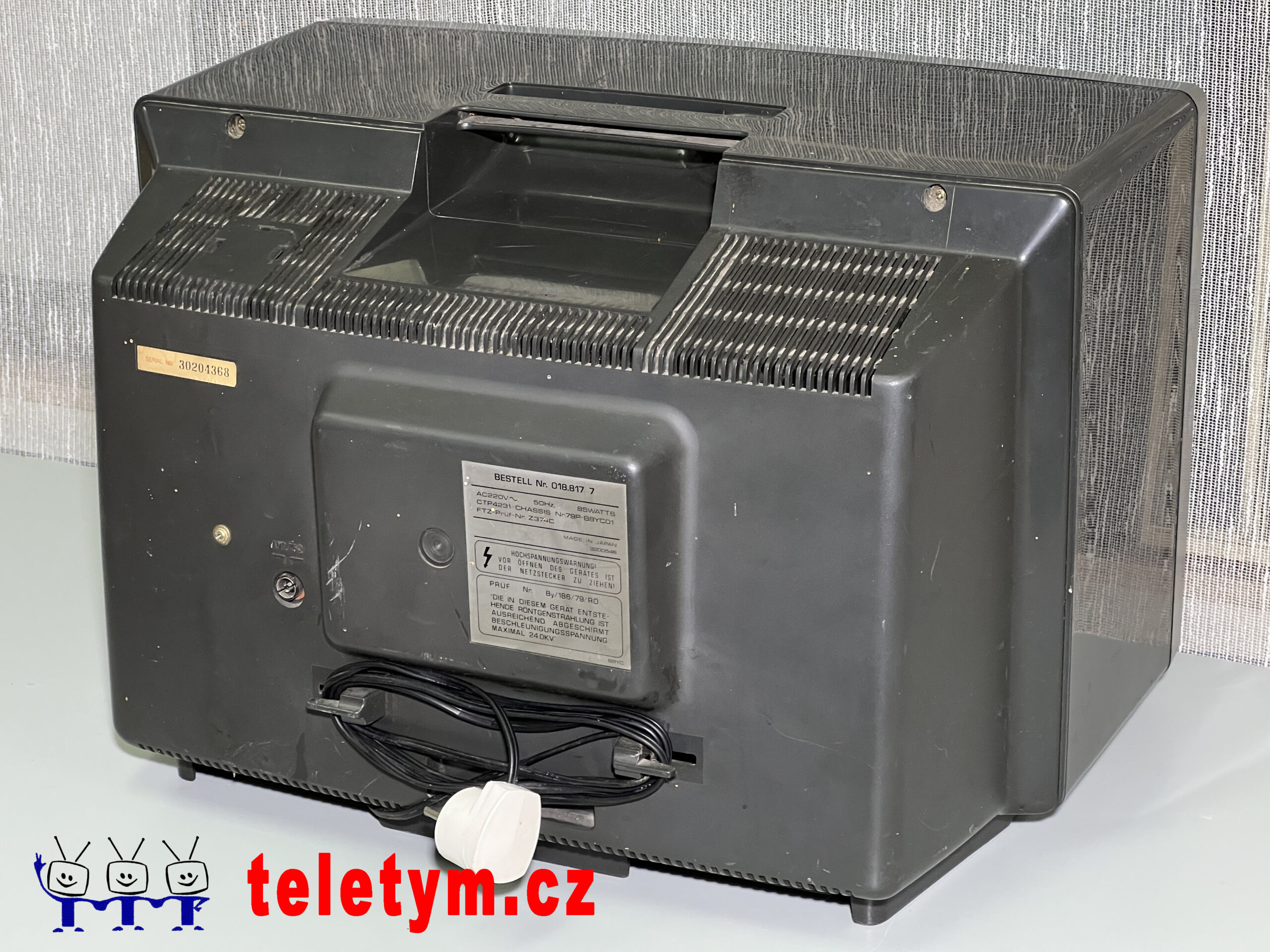

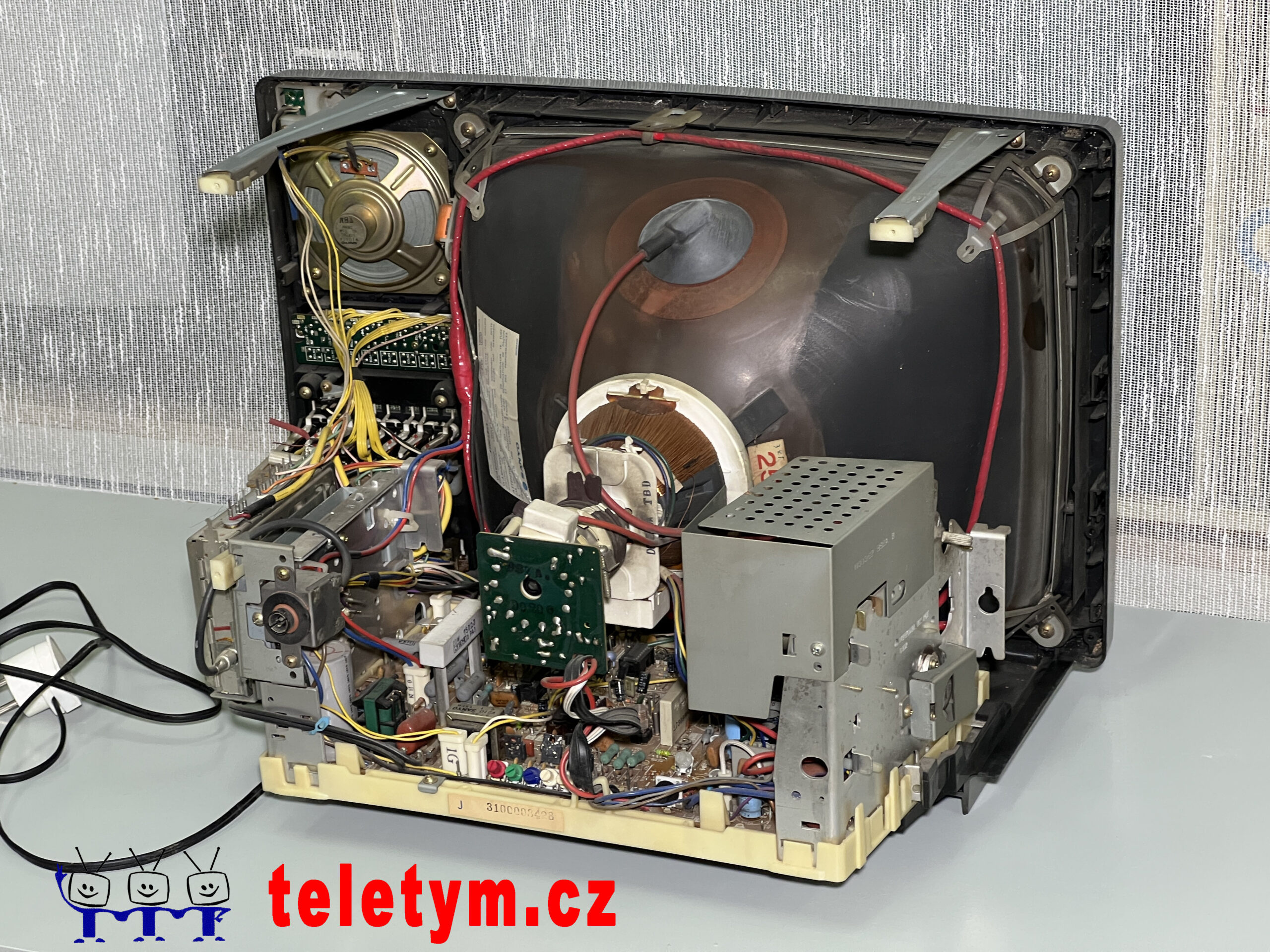

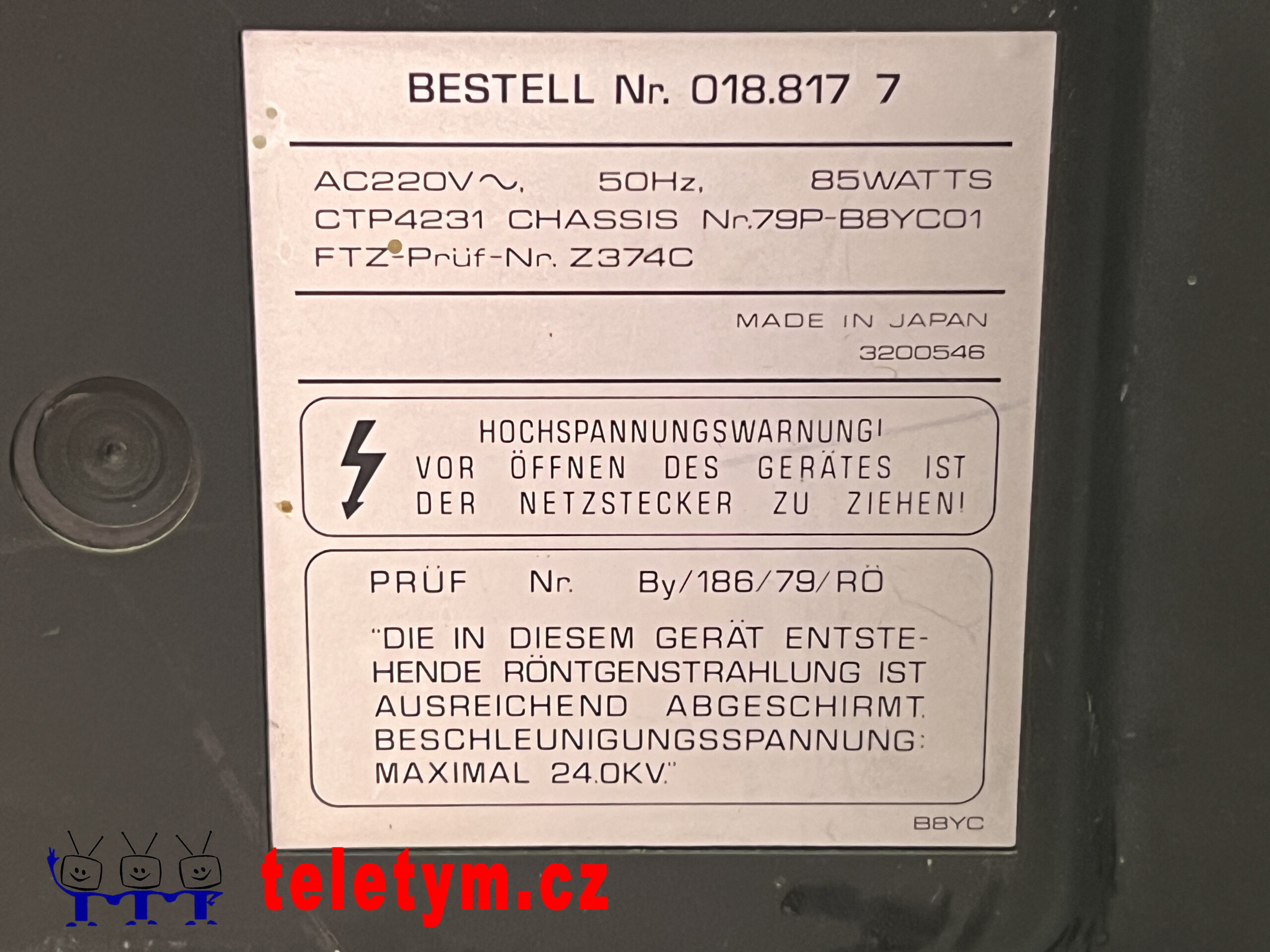

Bestell Nr. 018.817 7

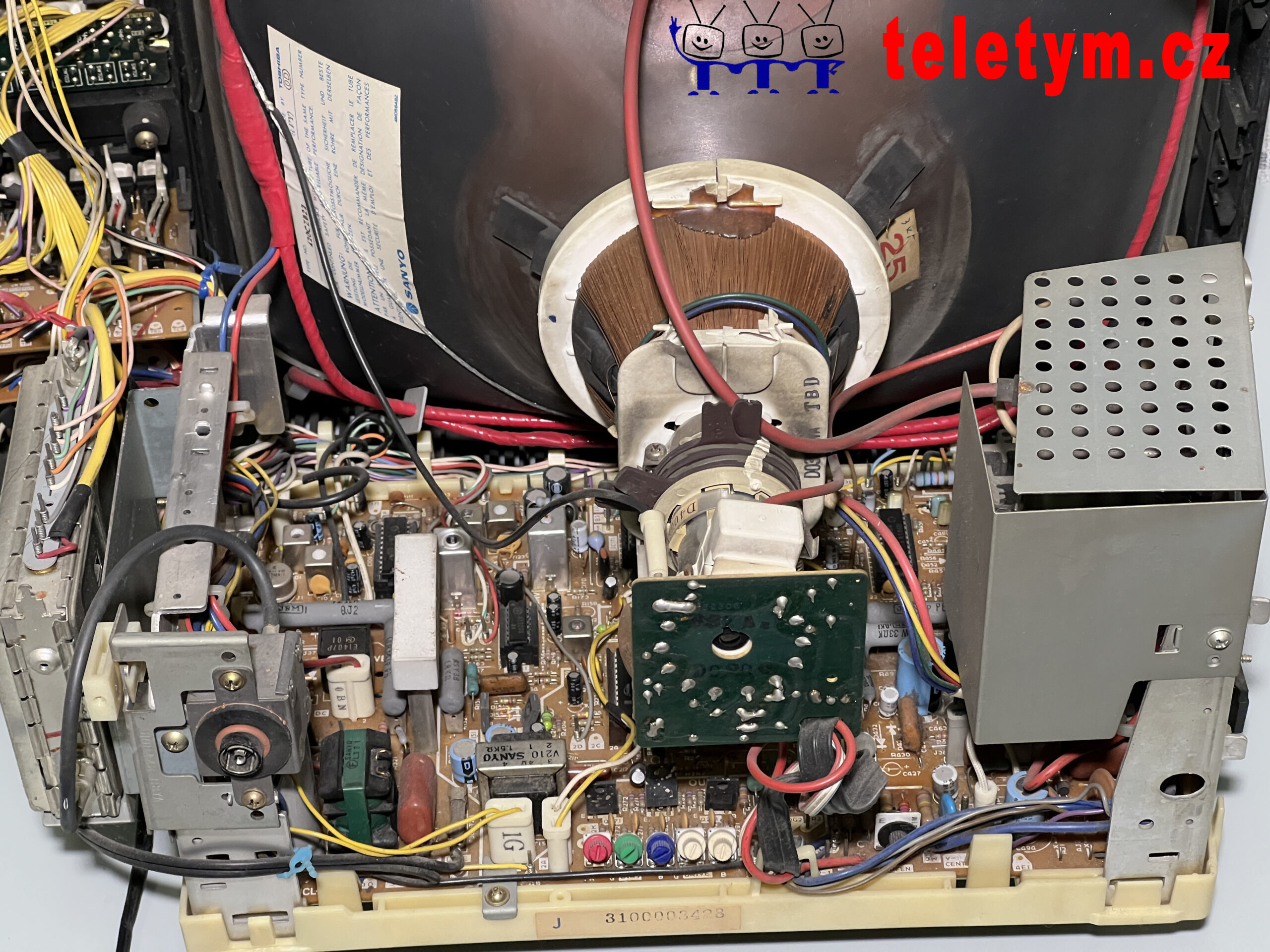

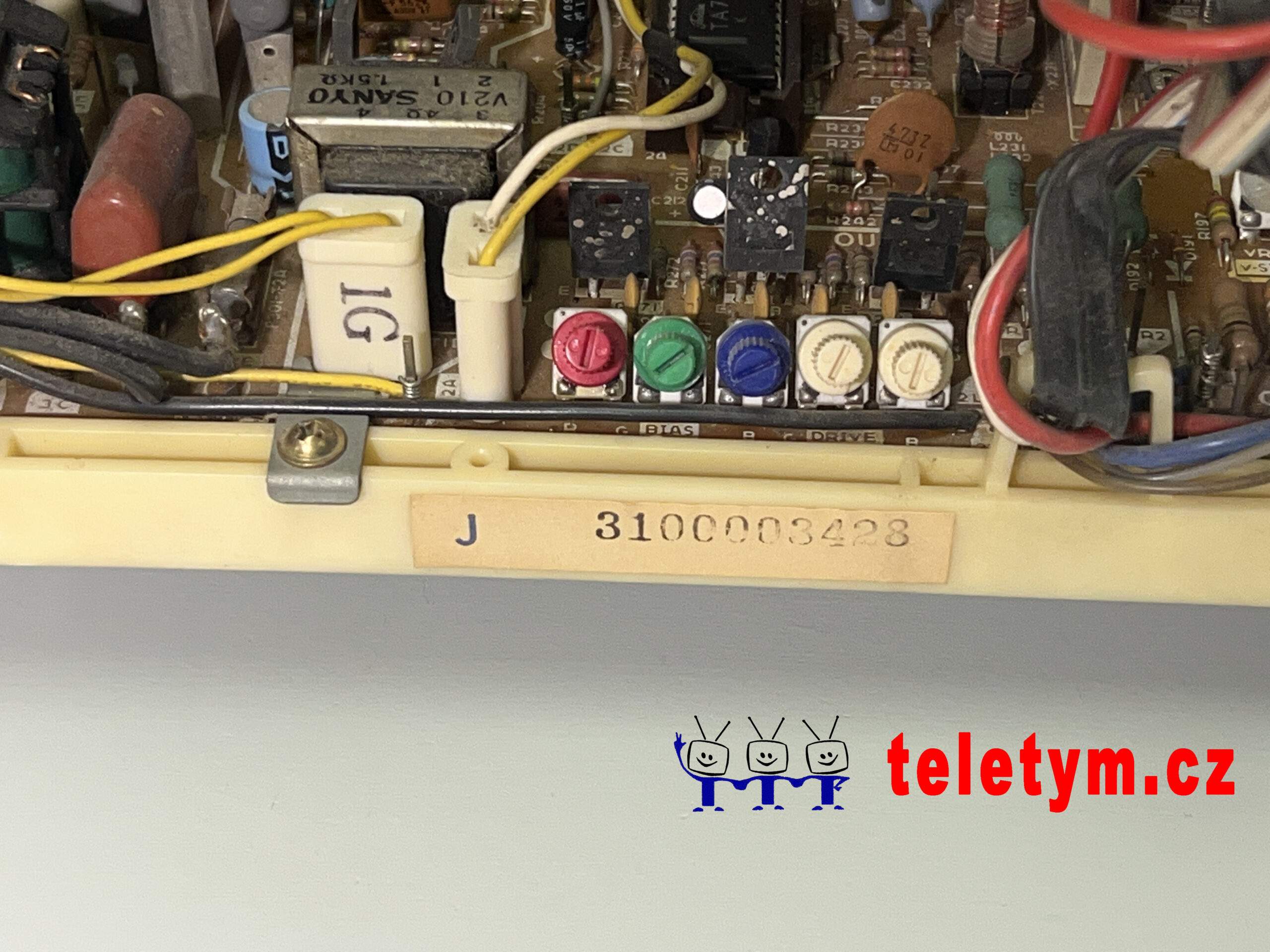

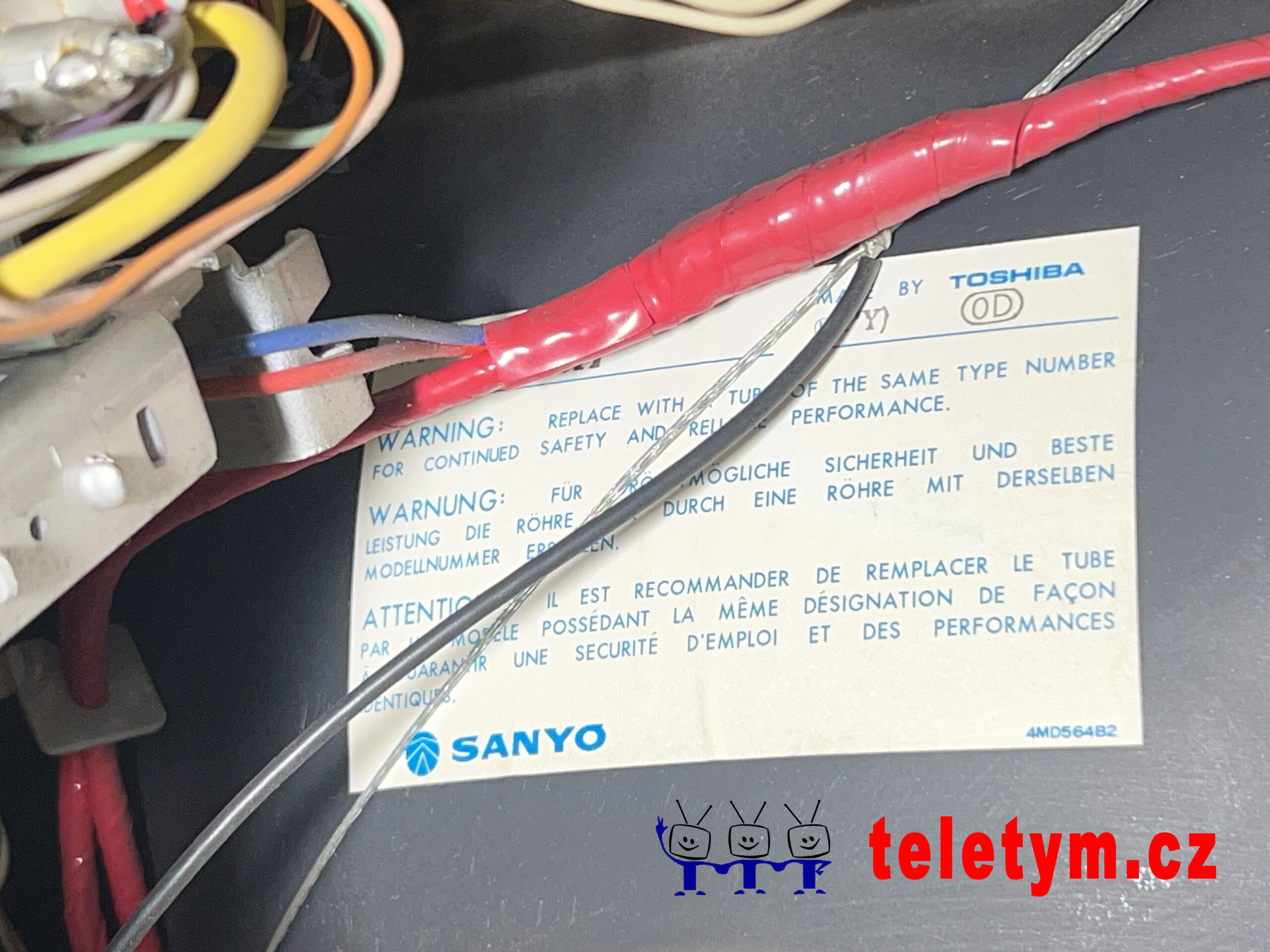

Pravděpodobně přejmenované Sanyo pro německý trh. Šasí CTP4231. Příkon 85 W.
Blaupunkt
Stereofonní televizor z 90-tých let. Plastová maska, dřevěná skříň potažená tapetou. Zde byla závada ve zdroji – vadný řídící obvod. Bohužel obrazovka je slabá. Dobastlena zvuková norma OIRT. Takže spíše na dohrání.
Grundig
Super color 2222
Jedna z prvních INLINE obrazovek. Ještě s nastavováním konvergencí. Rok 1975.
Dobový prospekt říká: 22´´ barevná televize s dálkovým ovladačem všech funkcí.
Color 2222 je špičkovým výrobkem TV inženýrů s použitím nejnovější verze Grundig ultrazvukového bezdrátového ovladače. Dálkové zařízení ovládá dvanáct předvoleb, barevnou sytost, jas, hlasitost, utlumení zvuku a stand by mód. Zvolená předvolba je indikována velkým neonovým číslem. Krom hlavního vypínače jsou veškeré další prvky neviditelné. Jsou přístupné po odklopení dvířek v případě potřeby. Color 2222 je shodný s typem 2210 s užitím nejmodernější in-line slot-mask obrazovky pro nejlepší podání obrazu, ostrosti a detailu.
Super color 8142
Celotranzistorový přijímač s obrazovkou INLINE 66 cm (Valvo A61-510X). Infračervené dálkové ovládání, které lze zasunout pod ovládací panel. Tento systém uložení ovladače měly asi jen Grundiky. Výroba je druhá polovina 70. let. Nevýhodou této řady je elektronické ladění a ovládání. Je licenční, dosti složité, samý IO a poruchové. Dle pamětníků bylo neopravitelné již v době hromádek v 90. letech.
Super color P37-222
Přenosná barevná telka s úhlopříčkou 34cm. Bez DO, teletextu a skartu. Pouze CCIR. Šasi CUC 220. Zde byl problém s dobastleným ,,českým zvukem´´ a studeňák u potenciometru hlasitosti. Jinak jede parádně na svůj věk.
Super electronic
Černobílý televizní přijímač s obrazovkou A61-120W. Rok výroby cca polovina 70. let. Design je shodný s barevnou řadou. Použitá obrazovka je výroby Tesla. V této době již končila éra černobílých přijímaču v západním světě a pravděpodobně se již tyto obrazovky zde nevyráběly. Proto je pro tyto menší série kupovali z ČSSR.
Poznámka pod čarou. Televizor nebyl mnoho let používán. Při oživování byla hlavní závada v obrazovce. Byl zoxidovaný přípoj VN a obrazovka je slabá. Ostatní komponenty fungují. Potenciometry nechrastí, vše funguje. Zde lze krásně porovnat německou kvalitou s kvalitou socialismu.
Hitachi
model C28 P405VT
Digitální high-end z přelomu 80. a 90. let
Tento konkrétní model televizoru Hitachi C28-P405VT byl vyroben ve Finsku kolem let 1989–1991 a ve své době představoval technologickou špičku pro evropský trh. Skříňka televizoru má stále ještě klasický dřevěný základ.
Technické zajímavosti a specifikace:
Rozdíl v označení úhlopříčky (26″ vs. 28″): Obchodní název televizoru začíná písmenem „C28“, protože výrobci tehdy do prodejních katalogů započítávali kompletní čelní zaoblení obrazovky včetně plastových a dřevěných okrajů masky. Skutečným srdcem přístroje však byla špičková CRT obrazovka Nokia A66EAF00X01 (vyrobená v Německu). Kód A66 prozrazuje, že obrazovka měla reálnou fyzickou úhlopříčku 66 cm (26 palců), přičemž čistá viditelná plocha obrazu byla kvůli krycímu rámu přibližně 63 cm. Tyto obrazovky patřily na přelomu dekád k absolutní špičce z hlediska geometrie a věrnosti podání barev.
Převratné digitální šasi ITT DIGIT2000: Televizor byl osazen pokročilou digitální architekturou, která předběhla svou dobu. Mozkem základní desky je řídicí procesor CCU-SALO-09 (IC81) spolupracující s analogově-digitálním převodníkem MEA2301 (IC82) a pamětí EEPROM SDA2014 (IC850) od Siemensu. Systém DIGIT2000 byl revoluční tím, že vůbec poprvé zpracovával klasický analogový signál digitálně, což rapidně zvyšovalo ostrost a stabilitu obrazu.
Prémiová výbava a zvuk: Písmena VT v názvu modelu značila integrovaný dekodér pro tehdy luxusní funkci Videotext (Teletext). Televizor disponoval také pokročilým samostatným modulem pro zpracování zvuku (
STE... AUDIO MOD.).Skrytý servisní režim: Pro servisní techniky byl v šasi zabudován speciální režim. Do servisního menu se dalo vstoupit držením tlačítka
TV/VIDEOpřímo na těle televizoru za současného zapnutí hlavního síťového vypínače. Změny v nastavení se následně ukládaly stisknutím tlačítkaRECALL.
ITT
Weltspiegel color electronic 1442
ITT je americká elektrotechnická společnost. Vlastní i závod Shaub-Lorenz v Berlíně. Zde byl vyroben i tento televizor. Jedná se o již celotranzistorový barevný přijímač s obrazovkou typu DELTA. Rok výroby je první polovina 70. let.
Kapsch
Kapsch colorstar 3070
Celotranzostorový barevný přijímač s obrazovkou typu delta a úhlopříčkou 66 cm a dálkovým ovladačem. Šasí je shodné jako u Telefunkena níže. Pravděpodobně se jedná jen o obchodní začku.
Orion
Orion corporation Ltd.
Takto se jmenovala japonská společnost vyrábějící od roku 1958 spotřební elektroniku. Především pak rádia, kazeťáky a autorádia. Vyráběli taktéž díly pro televizory a televizory samotné. V největší míře dodávala společnost Orion komponenty Toshibě, dále pak například pro JVC, Hitachi a další. Až do roku 2019 vyráběli až šest milionů televizorů ročně. Většina výrobků pocházela z Thajska.
Color 5130RC
Menší barevná televize s dálkovým ovladačem z konce 80. let. Tato konkrétně z roku 1987. Většina prvků už je elektronických. Skříňka je plastová s otvorem na prutovou anténu. Úhlopříčka obrazu je 47 cm, přijímač má pouze západní zvuk CCIR.
Tyto Oriony se objevovaly poměrně často.
Philips
Savoy-Color 122_S22K412 Philips
Tato elektronková Delta je z roku 1972. Celkem unitř nalezneme 11 elektronek včetně obrazovky A56-140X.

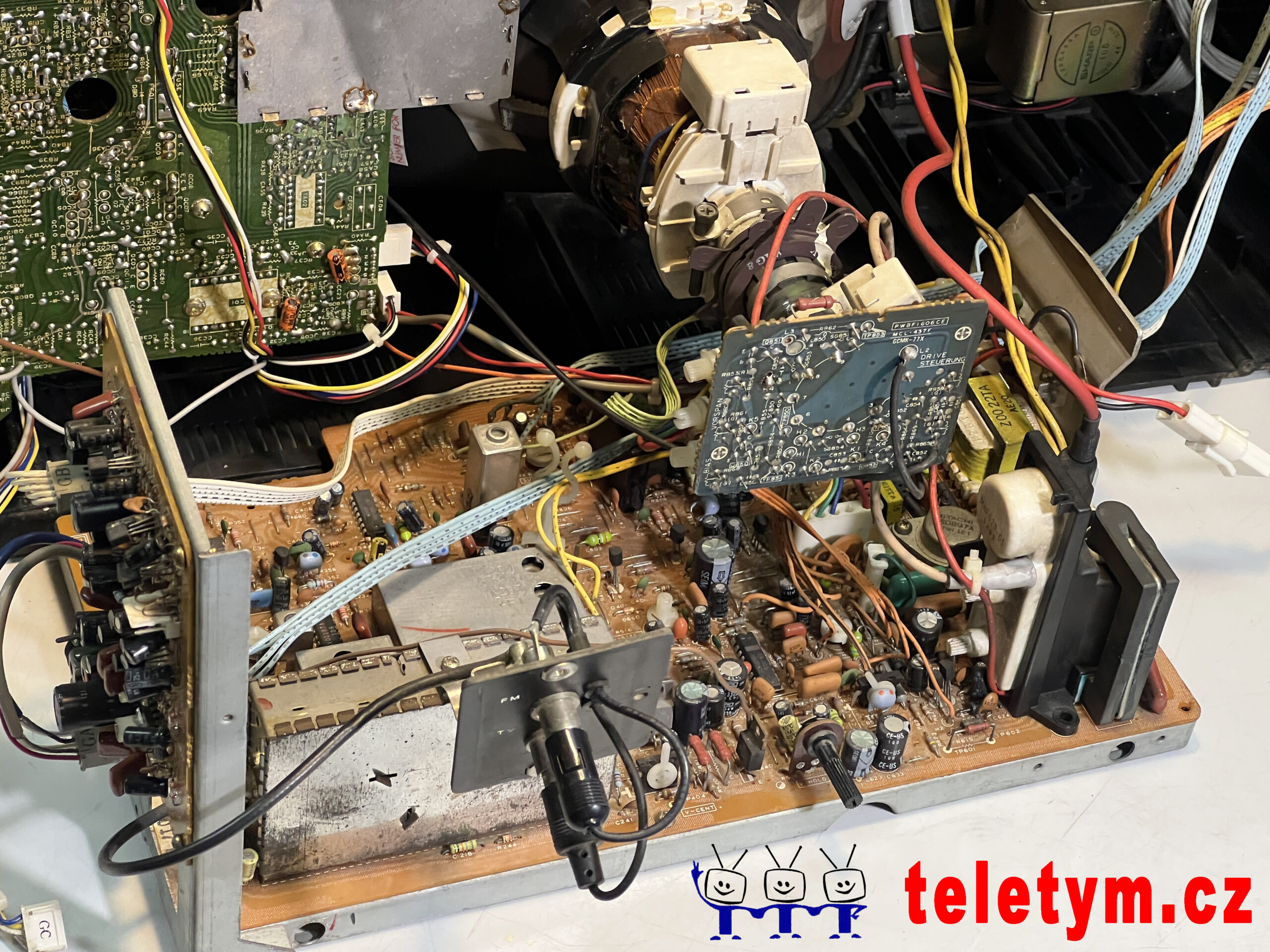

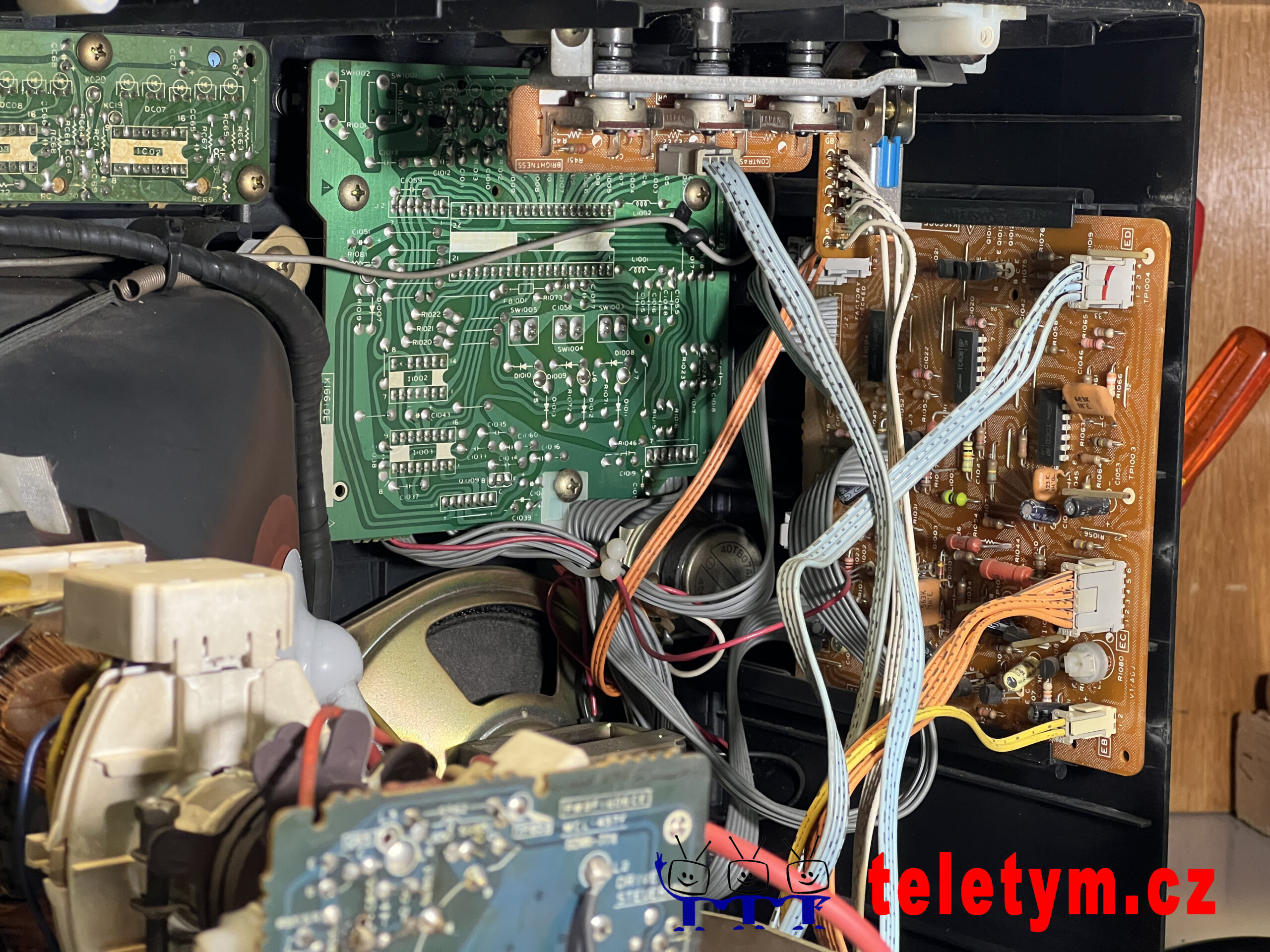

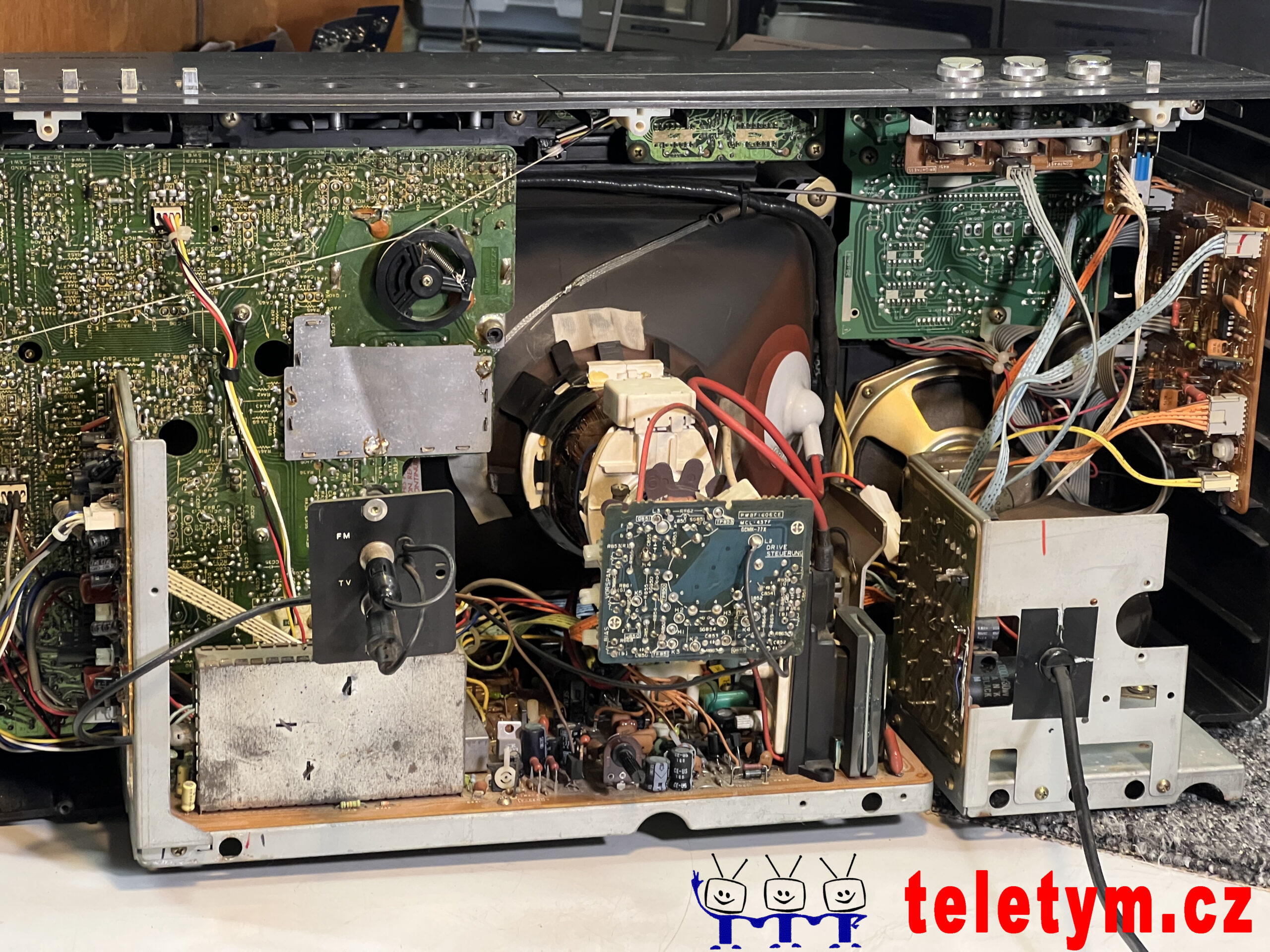

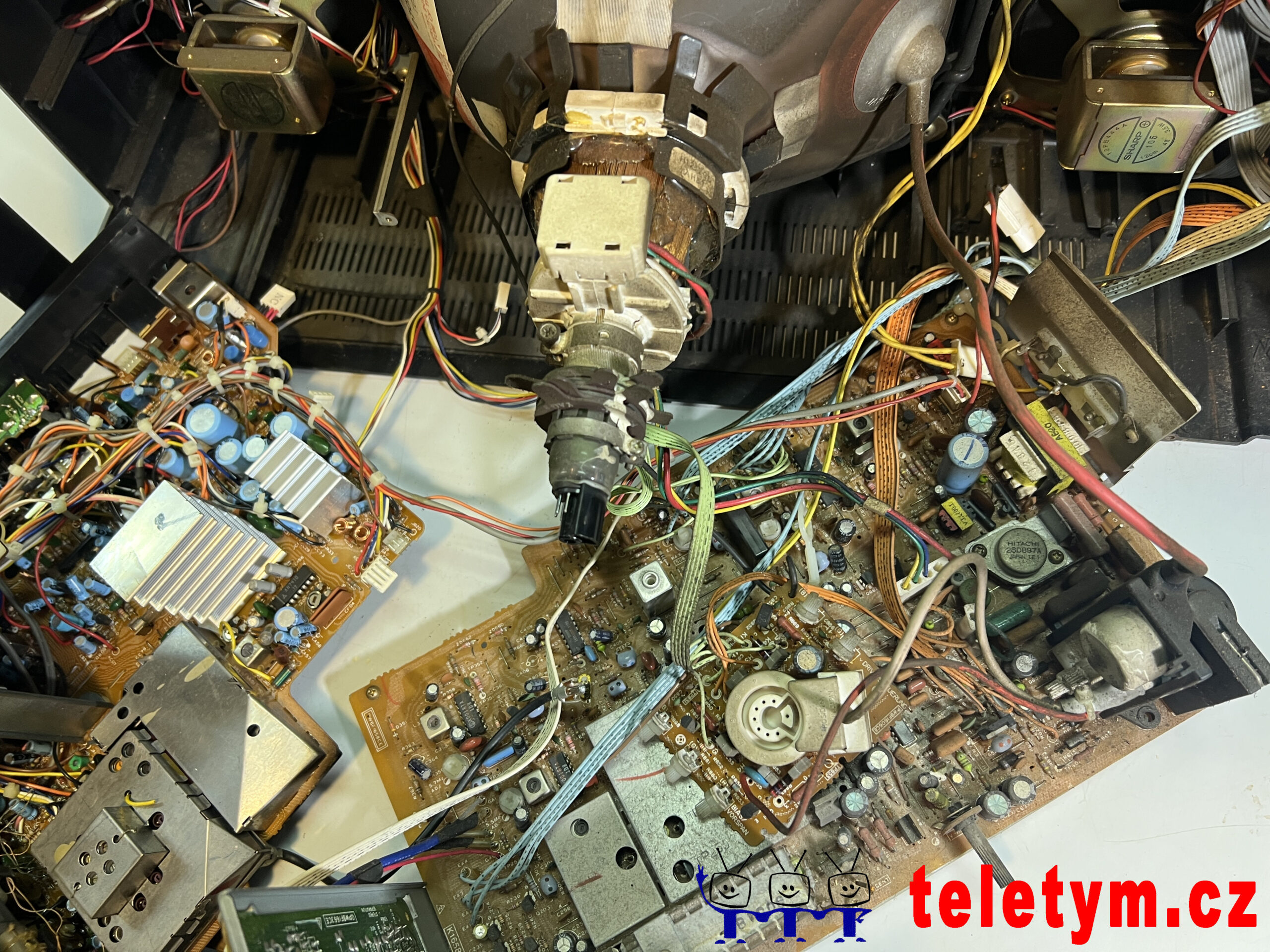

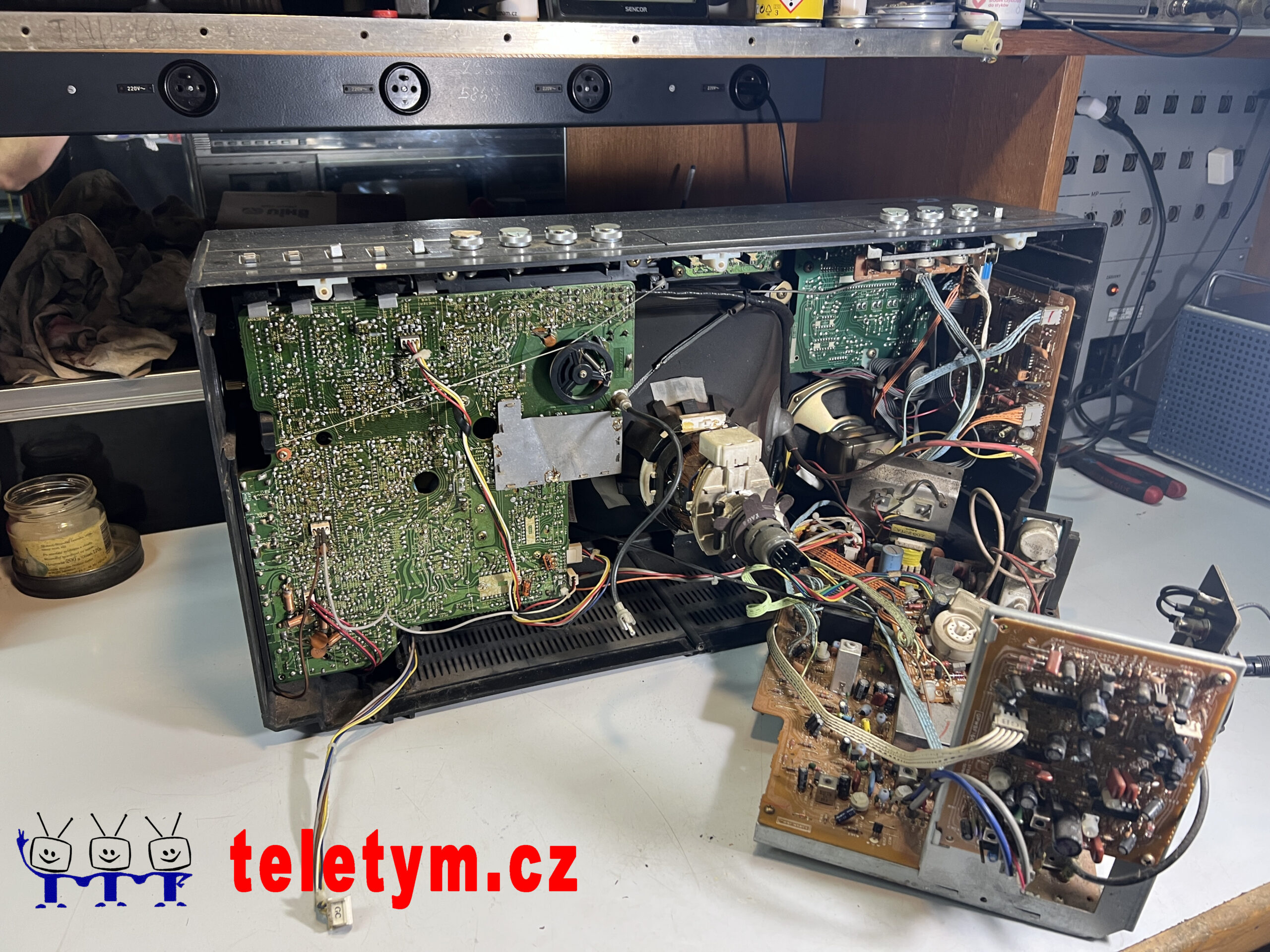

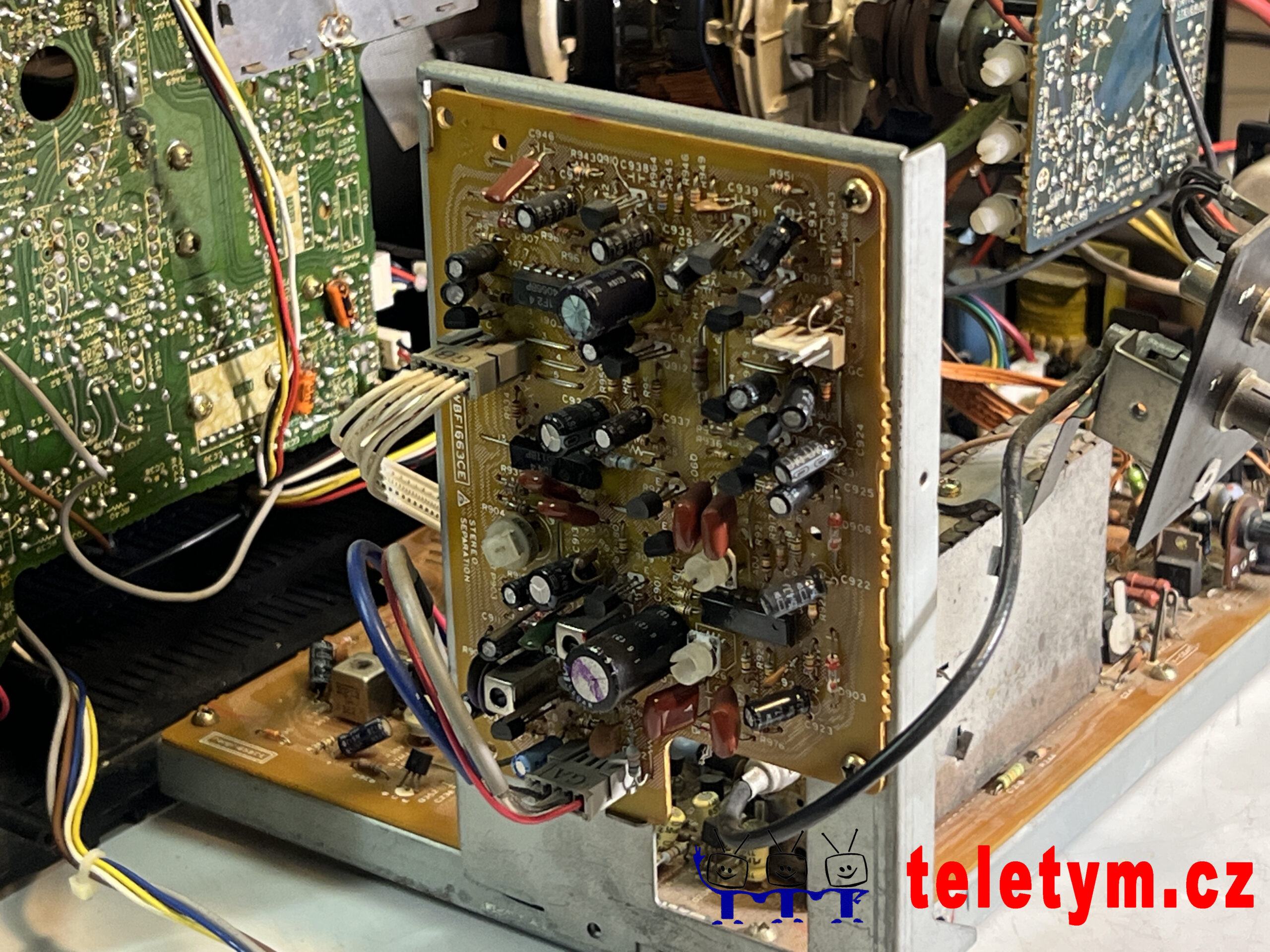

Philitina Color 1130
Trojkombinace barevného televizoru, rozhlasového přijímače a kazetového magnetofonu ze začátku 80. let. Přístroj má itegrovaný síťový zdroj, plus je možnost napájení i z 12 V autobaterie. Teleskopická anténa je jedna a lze použít jak pro TV, tak pro rádio. Dále je zde několik dalších vstupů pro mikrofon, sluchátka…
Televizor je s inline obrazovkou o úhlopříčce 26 cm. Ladění je pak pomocí syntézy s 12 předvolbami. Lze přimímat signál v normě PAL a CCIR zvuk.
Radiopřijímač má klasické ladění pomocí kondenzátoru. Tři vlnové rozsahy (SV, DV, VKV).

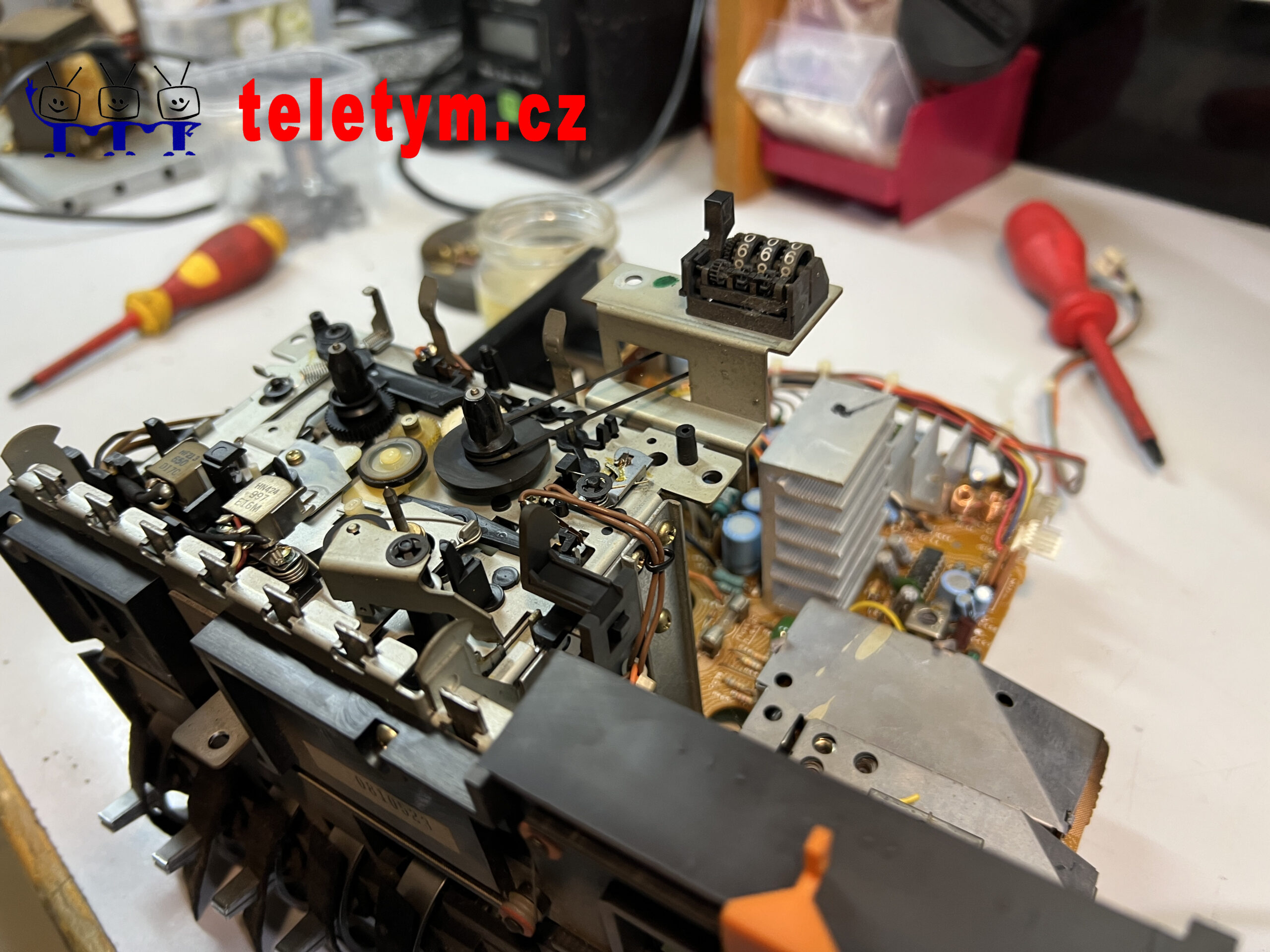

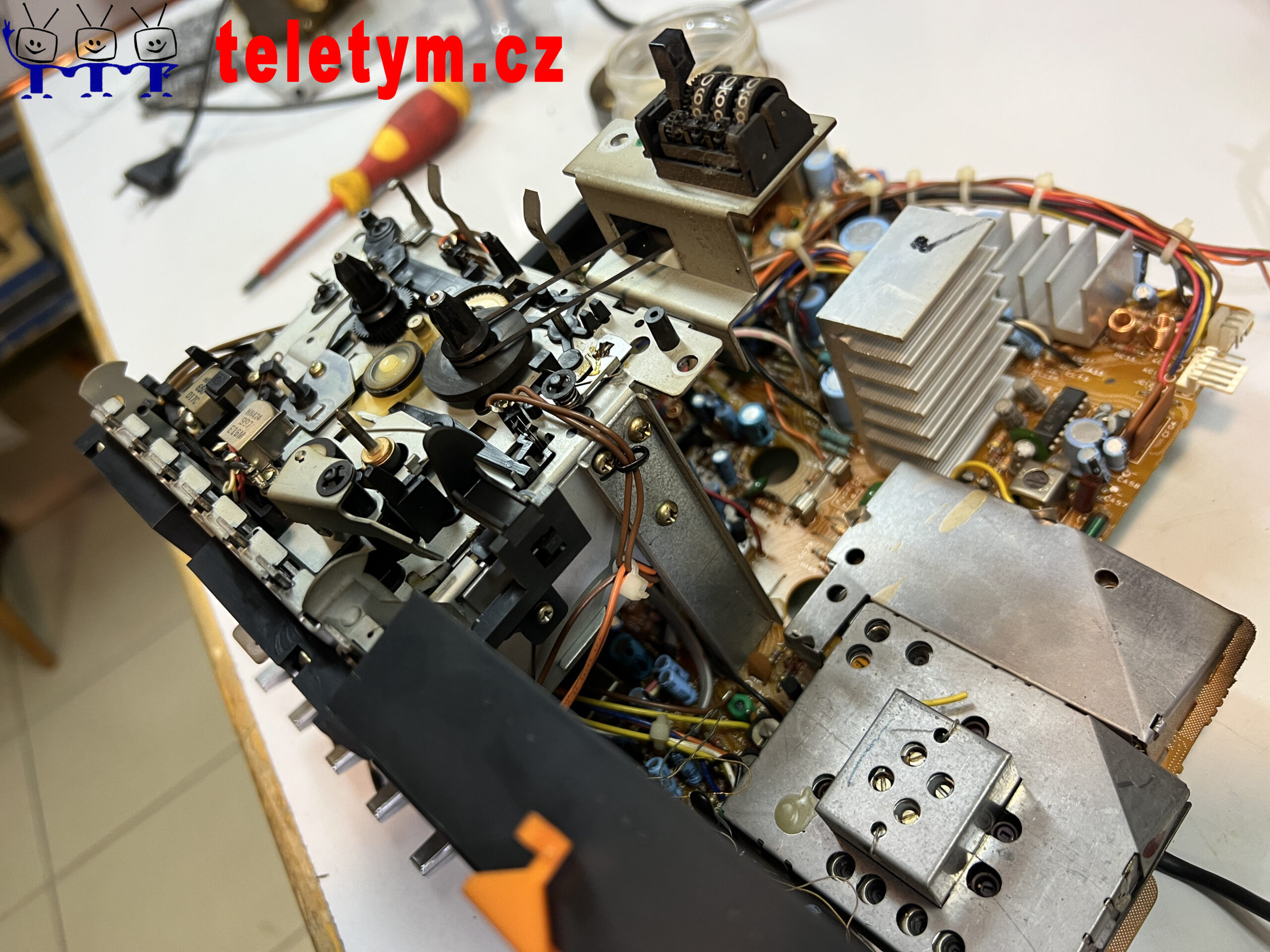

Magnetofon má ovládání pomocí motorku.
Zesilovač je o výkonu 2x 3,5 W a integrované reproduktory jsou dvoupásmové.

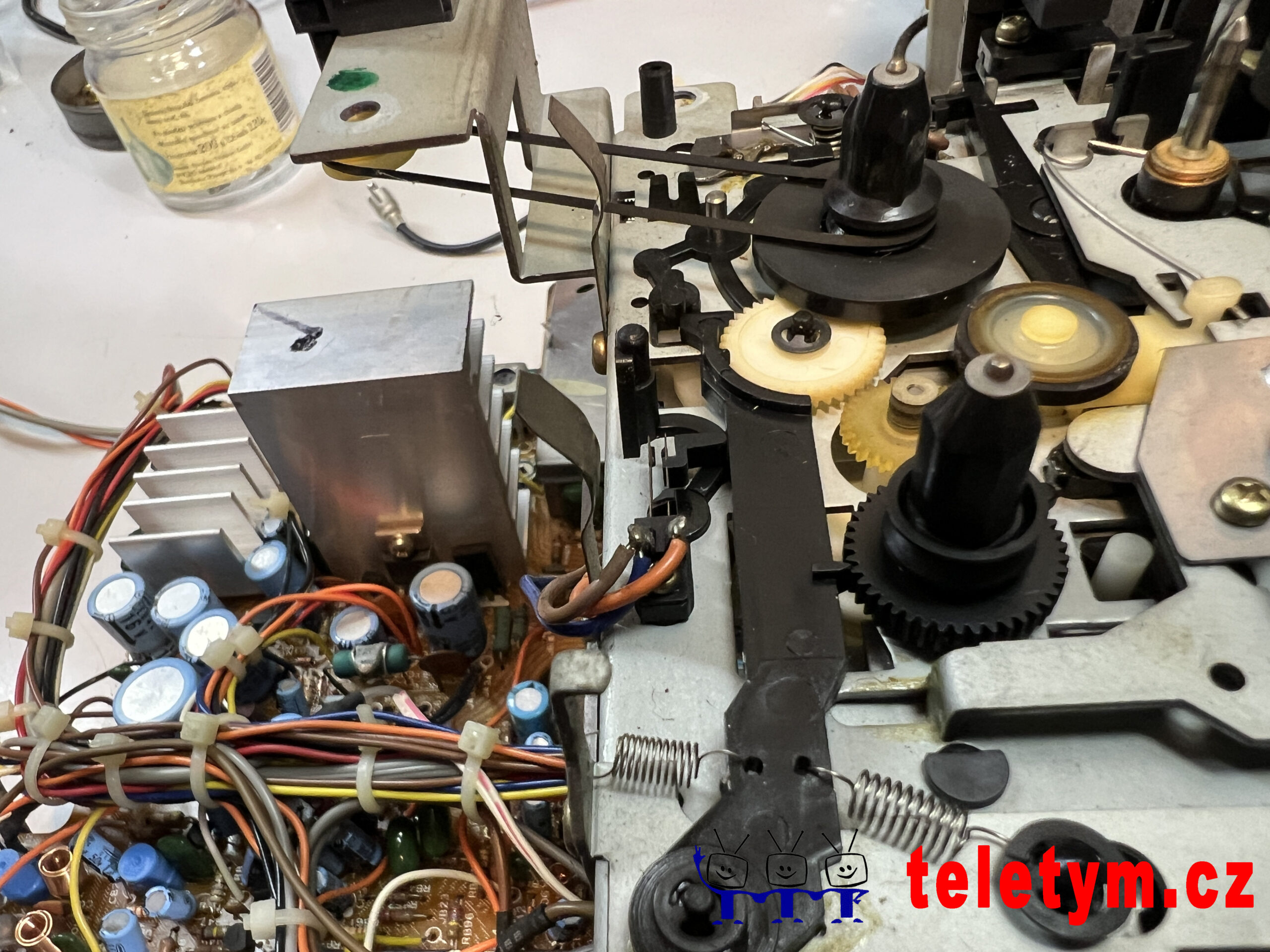

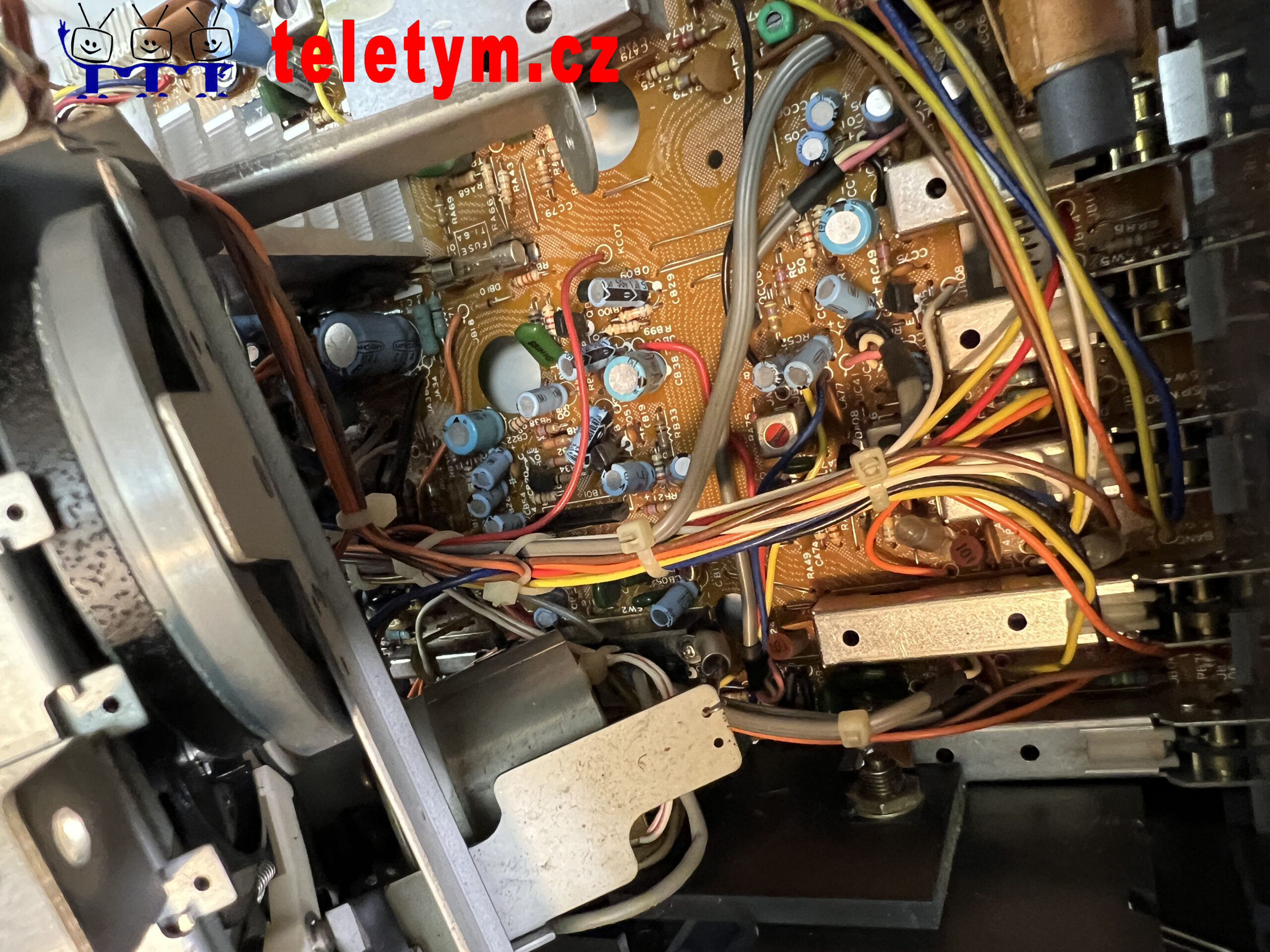

Zkušenosti z opravy a provozu: Přístroj jsem renovoval v roce 2025. Hlavní závadou byl zlomený plošný spoj zdroje od násilného zapojování 12 V konektoru. S televizorem nebyl žádný problém. Funguje bez jediné závady. Včetně synchronizace, ladění, barev… V magnetofonu byly rozpadlé řemínky. Lze je nahradit z dostuné opravné sady (např. Aukro). U radiopřijímače byl zatuhlý ladící kondenzátor. Bohužel ho nelze jednoduše rozebrat a namazat. Podařilo se jen částečně. Celkově ladicí část a dráha provázku není ideální. Citlivost rádia je slušná. Největší úskalí jsou přepínače funkcí. Elektrolytické kondenzátory jsou i po těch letech v dobré kondici. Přístupnost a vyjmutí zejména magnetofonové části při opravě nejde příliš lehce. Výkon zesilovače a přednes reproduktorů bych očekával lepší.
Telefunken
Telefunken PALcolor 733
Tato celotranzistorová delta je z roku 1973 – 74. Shodné šasí je i u podobně vypadajícího bílého přijímače Kasch. Úhlopříčka obrazu je 66 cm.
Wega
Wega 3020
Rok 1971 – 72
Tato vzhledem zajímavá Wega je od designera pana Hartmuta Esslingera. Nový trojrozměrný tvar je první věcí, která zaujme. Design tvoří všechny strany přístroje včetně té zadní. Tudíž není potřeba žádnou ze stran skrývat a pomocí stojanu (designové nohy) Wega 705 lze televizor libovolně natočit. Design je dotažen do posledního detailu včetně zakomponování tvaru obrazovky. Ovládací prvky jsou přehledně rozmístěny kolem obrazovky a lze je snadno používat. Obrazovka má úhlopříčku 66 cm, ale díky technologii 110° není příliš hluboká. Podání obrazu je kvalitní jak pro barevné, tak černobílé scény.
Obrazovka typu delta, 5+1 elektronek, příkon 250 W, váha téměř 33 kg.
