Rodina televizních přijímačů ze závodu Orion v Budapešti s uzavíratelnými ovládacími prvky. Dalo by se říci – televizory „na klíček“. První typ se měl dovážet již ve druhém čtvrtletí roku 1966, jiné prameny však uvádějí až rok 1968. Jednotlivé typy mají podobný, pěkný vzhled a konstrukci šasi tvořenou jednotlivými stavebními díly na deskách s plošnými spoji. Šasi je výklopné a televiznímu opraváři snadno přístupné. Lze je používat jako stolní, nebo po přišroubování noh jako stojanové.
Orion AT 651
Tento televizor můžeme zařadit mezi špičkové přijímače. Je pokračováním typu AT 650. Synchronizace řádková i snímková je automatická s velkými chytacími rozsahy, takže zákaznické regulátory jsou pro oba rozkladové kmitočty vynechány. Obrazová mezifrekvence je třístupňová, takže zaručovaná citlivost přijímače pro obraz je 50 μV. Kanálový volič má mechanickou paměť pro dolaďování oscilátoru. Od elektrického samočinného dolaďování bylo již upuštěno. Zvuková nízkofrekvenční část je třístupňová, řízení hlasitosti je až za prvním stupněm, takže vnikání rušivých napětí do zvukového obvodu je menší. Reprodukce zvuku je dobrá. Televizor má opatření pro potlačení brumu a hučení po zapnutí na síť. Rozkladové obvody jsou obvyklého provedení. Obrazovka s úhlopříčkou 59 cm, vystupující z přední stěny skříně, není antimplozní (kryta tvarovaným plexisklem). Ovládací prvky a tlačítka umístěná po stranách obrazovky na čelní stěně jsou kryty úzkými dvířky, jejichž otevřená i zavřená poloha je zajišťována feritovým magnetem. Přijímač má již přípravu pro pásmo UHF.
Použitá automatická zapojení:
řádková a snímková automatická synchronizace
souběh jasu při ruční regulaci kontrastu
stabilizace rozměru obrazu
potlačení brumu při zapnutí televizoru
potlačení bodu na stínítku při vypnutí televizoru

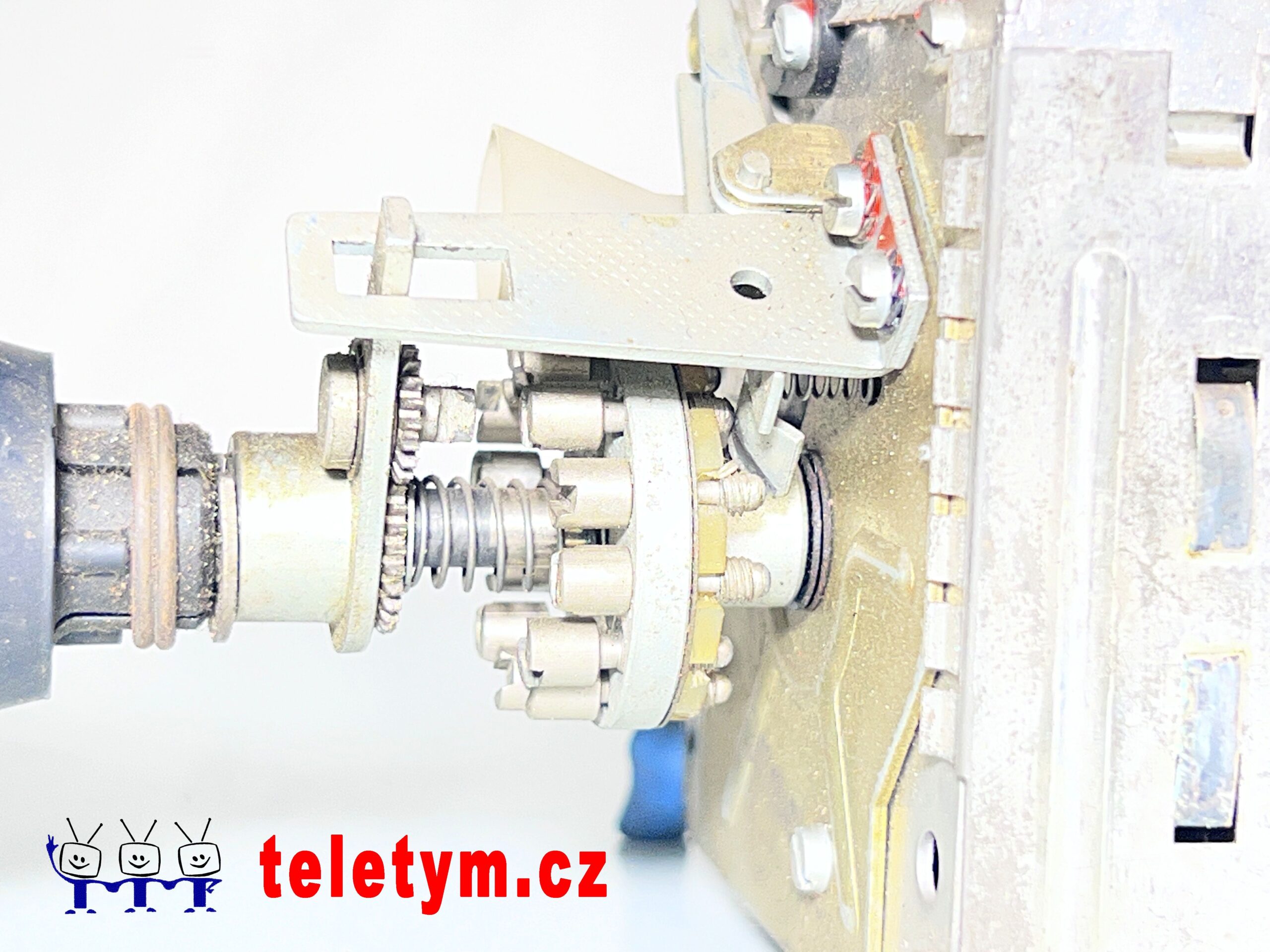

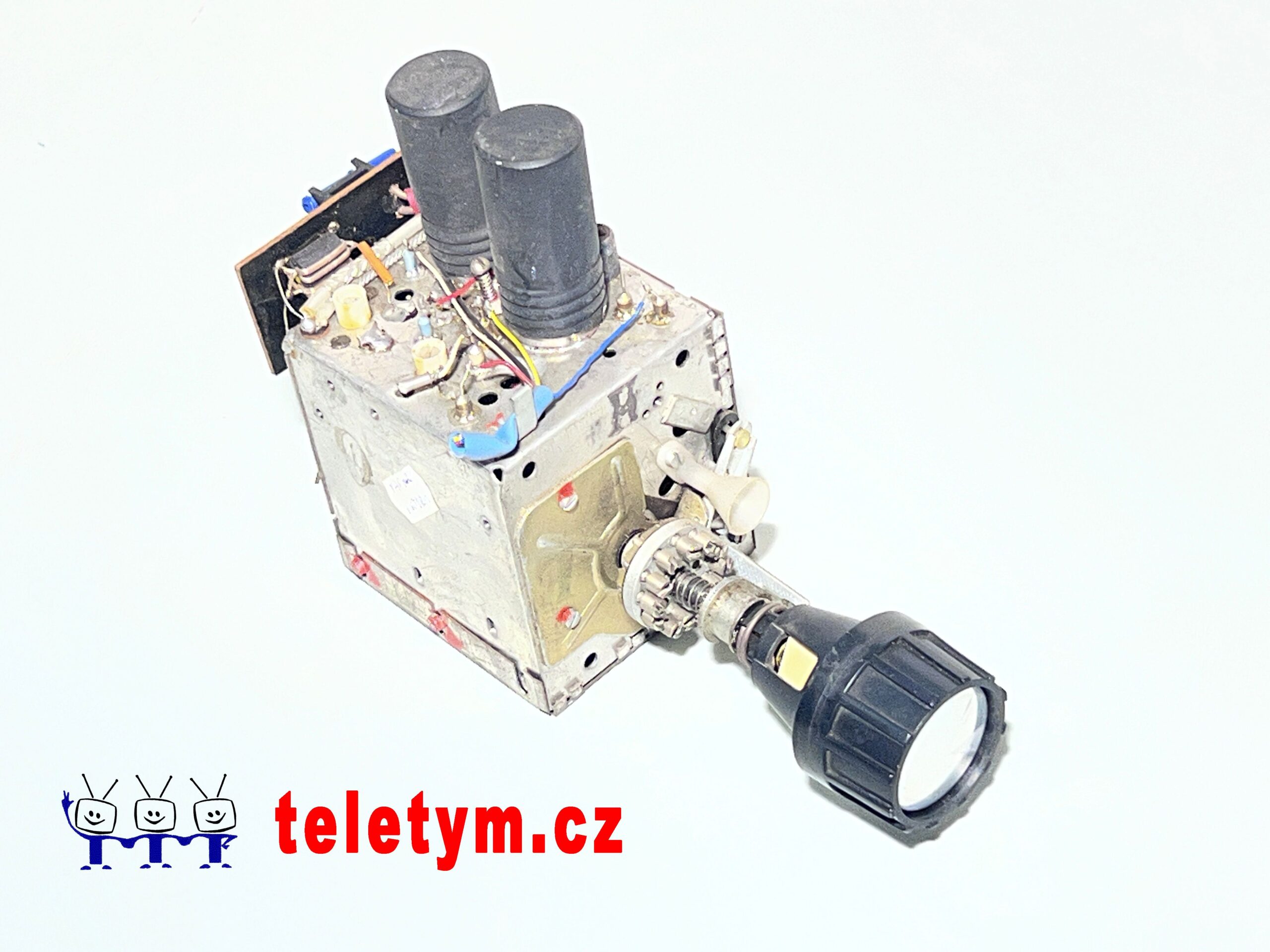

Ještě k funkci kanálového voliče s mechanickou pamětí: Toto řešení je zajímavé a mají jej i další typy televizorů Orion, počínaje snad typem Delta. Funguje tak, že kanálovým voličem vybereme požadovaný kanál a stlačením a otáčením prstence ovládáme příslušný šroubek (pro každý kanál extra šroubek). Tento šroubek slouží jako doraz pro jádro oscilátoru – jemné doladění. Přepneme-li volič na jiný kanál a zpět, doladění se nezmění. Například u televizorů Tesla je potřeba vždy znovu doladit.
Orion AT 1651 O(C)
Následný model se liší jak vzhledem, tak především použitím již antimplozní obrazovky, takže odpadá ochranné plexisklo. Nejzajímavějším prvkem jsou však dvířka ovládacího panelu, která lze zamknout malým klíčkem – jakýsi dětský zámek. V ostatních ohledech platí to, co pro předchozí model. Uspořádání ovládacích prvků je mírně odlišné.
Tento model má již přípravu pro UHF volič se čtyřmi předvolbami. Model AT 651 měl přípravu pro volič bez předvoleb. Poslední dovezené kusy již byly osazeny UHF tunerem – viz fotogalerie. Tuner byl montován buď přímo u výrobce, nebo dodatečně v servisu. Nejedná se o amatérskou vestavbu, jelikož upevňovací šroubky jsou zatřeny barvou. V průběhu výroby došlo také ke změně skříně a otvoru pro reproduktor, plus další drobné úpravy – viz fotogalerie. Dovážely se jak verze s OIRT, tak OIRT + CCIR. Písmeno za modelem značí normu O=OIRT, C=CCIR.
Oretta
má základ shodný s ostatními typy, liší se však jak vzhledem, tak úpravami v zapojení. Některé elektronky jsou nahrazeny tranzistory a je použit vysokoohmový podlouhlý reproduktor, takzvaný „smeták“. Tento reproduktor mívá často přerušenou cívku a špatně se shání.
Na první pohled Orettu poznáte podle vysouvací roletky, která zakrývá ovládací prvky a lze ji uzamknout klíčkem. Otvor pro klíček se nachází na pravém boku.
| Typ | NICK | Rok importu | Obrazovka | Norma |
|---|---|---|---|---|
| AT651 | 1967 | 59 cm (implozní) | OIRT | |
| AT1651O | 1968 | 59 cm | OIRT | |
| AT1651OC | 1970 | 59 cm | OIRT + CCIR | |
| AT759O | Oretta | 1969 | 59 cm | OIRT |
| Typ | Osazení | Obrazovka |
|---|---|---|
| AT651 | PCC189, PCF80, EF183, EF184 (2x), PCL84, PCF80 (2x), PCL86, ECH84 (2x), PCL85, PL500, PY88, DY86 | AW 59-90 |
| AT1651O(C) | PCC189, PCF80, EF183, EF184 (2x), PCL84, PCF80 (2x), PCL86, ECH84 (2x), PCL85, PL500, PY88, DY86 | AW 59-91 |
| AT759O Oretta | PCL86, ECH84, PCL200, PCF80, AF183, PCC189, PCL85, ECH84, PL500, PY88, DY86 | AW 59-91 |
